АКВВГЭ-ХЛ

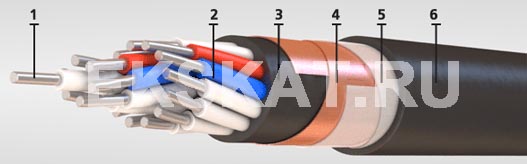

Элементы конструкции:
  1. Алюминиевая однопроволочная жила (класс 1);
  2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве;
  3. Разделительный слой из ПВХ пластиката;
  4. Экран из алюминиевой или медной ленты;
  5. Обмотка лентой полотна нетканого;
  6. Оболочка из ПВХ пластиката в холодостойком исполнении.

Область применения:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 36
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное постоянное напряжение, кВ: 0,66
Строительная длина, не менее м: 150

Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
АКВВГЭ-ХЛ
4х2,5 124 10,5
5х2,5 148 11,4
7х2,5 176 12,2
10х2,5 239 15,2
14х2,5 300 16,4
19х2,5 395 18,6
27х2,5 642 22
37х2,5 805 25
4х4 165 12,1
5х4 199 13,2
7х4 241 14,3
10х4 330 17,9
14х4 438 19,8
19х4 556 22
27х4 776 26,6
37х4 1003 29,7
4х6 199 13,3
5х6 244 14,5
7х6 297 15,7
10х6 427 20,2
14х6 547 21,9
19х6 722 24,8
4х10 290 16,1
7х10 461 19,6
10х10 661 25,3
