КВВГЭнг-ХЛ

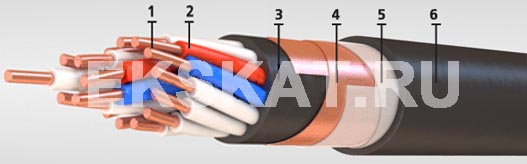

Элементы конструкции:
  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
  2. Изоляция из поливинилхлоридного пластиката.
    Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
  3. Разделительный слой в виде оболочки из поливинилхлоридного пластиката пониженной горючести толщиной не менее 0,5 мм;
  4. Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока;
  5. Разделительный слой в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей;
  6. Оболочка из поливинилхлоридного пластиката пониженной горючести в холодостойком исполнении.

Область применения:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Кабели преимущественно применяются при необходимости защиты электрических цепей от влияния внешних электрических полей и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А).

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Радиус изгиба кабеля при прокладке:
Для кабеля наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Для кабеля наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Для кабеля наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля

Срок службы:
При прокладке на открытом воздухе не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: 0
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 36
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное постоянное напряжение, кВ: 0,66
Строительная длина, не менее м: 150

Количество и сечение жил
шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
Сопротивление
изоляции,
не менее МОм х км
4x0,75  152  11,1  10,0
5x0,75  171  11,7  10,0
7x0,75  200  12,3  10,0
10x0,75  256  14,4  10,0
14x0,75  309  15,2  10,0
19x0,75  376  16,5  10,0
27x0,75  508  19,2  10,0
37x0,75  635  21,0  10,0
4x1,0  168  11,5  10,0
5x1,0  189  12,1  10,0
7x1,0  225  12,8  10,0
10x1,0  290  15,0  10,0
14x1,0  353  15,9  10,0
19x1,0  435  17,2  10,0
27x1,0  590  20,2  10,0
37x1,0  745  22,0  10,0
4x1,5  194  12,0  10,0
5x1,5  221  12,7  10,0
7x1,5  267  13,5  10,0
10x1,5  348  15,9  10,0
14x1,5  431  16,9  10,0
19x1,5  555  18,8  10,0
27x1,5  733  21,6  10,0
37x1,5  1049  25,7  10,0
4x2,5  245  12,9  9,0
5x2,5  284  13,8  9,0
7x2,5  350  14,6  9,0
10x2,5  463  17,5  9,0
14x2,5  604  19,0  9,0
19x2,5  761  20,7  9,0
27x2,5  1112  25,7  9,0
37x2,5  1428  28,3  9,0
4x4,0  330  14,5  9,0
7x4,0  487  16,6  9,0
10x4,0  671  20,5  9,0
4x6,0  423  15,7  6,0
7x6,0  660  18,5  6,0
10x6,0  887  22,5  6,0
