ВВГЭнг |

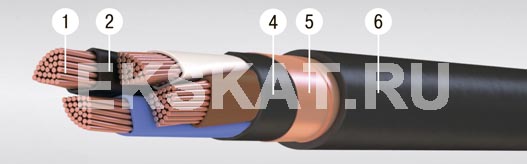

Элементы конструкции:
1. Медная токопроводящая жила 1 или 2 класса:
- однопроволочные: сечение жил: 1,5 – 50 мм2.
- многопроволочные: сечение жил: 16 – 800 мм2.
- количество жил: 1: сечение жил: 1,5 – 800 мм2.
- количество жил: 2, 3, 3+1, 4, 5: сечение жил: 1,5 – 240 мм2.
2. Изоляция из ПВХ пластиката.
Цветовая маркировка жил: серый или натуральный, коричневый, черный, синий, зелено-желтый.
3. Заполнитель из ПВХ пластиката или жгут из полипропиленовых волокон (допускается без заполнителя в кабелях сечением жил до 16 мм2 включительно);
4. Внутренняя оболочка из ПВХ пластиката, выпрессованная с заполнением наружных промежутков между жилами;
5. Экран из медных лент или медных проволок, скрепленных медной лентой;
6. Наружная оболочка из ПВХ пластиката пониженой горючести.
Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
ВВГЭнг-1 | ||
1x16/16 | 425 | 13,5 |
1x25/25 | 631 | 16,8 |
1x35/35 | 819 | 17,8 |
2x16/16 | 959 | 23,9 |
2x25/25 | 1312 | 26,1 |
2x35/35 | 1661 | 28,1 |
2х50/50 | 2177 | 31,1 |
3х16/16 | 1121 | 24,9 |
3х25/16 | 1470 | 27,4 |
3х25/25 | 1559 | 27,4 |
3х35/16 | 1814 | 29,5 |
3х35/35 | 1992 | 29,5 |
3х50/25 | 2323 | 32,8 |
3х50/50 | 2554 | 32,8 |
3х70/35 | 3097 | 36,3 |
3х70/70 | 3417 | 36,3 |
3х95/50 | 4060 | 39,7 |
3х95/95 | 4491 | 41,9 |
3х120/70 | 4995 | 42,3 |
3х120/120 | 5534 | 44,9 |
3х150/70 | 5929 | 45,7 |
3х150/150 | 6717 | 47,9 |
3x185/95 | 7295 | 51,6 |
3х185/185 | 8117 | 51,6 |
3x240/120 | 9368 | 57,2 |
4x16/16 | 1268 | 26,8 |
4x25/16 | 1766 | 29,6 |
4x25/25 | 1855 | 29,5 |
4х35/16 | 2203 | 31,9 |
4х50/25 | 2903 | 36,3 |
4х70/35 | 3828 | 39,5 |
4х95/50 | 5061 | 43,3 |
4х120/70 | 6285 | 46,7 |
4х150/70 | 7457 | 49,9 |
4x185/95 | 9221 | 56,4 |
4х240/120 | 11807 | 62 |
