ВБВ-1

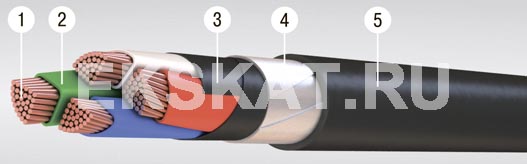

Элементы конструкции:

1. Медная токопроводящая жила:

  • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
  • многопроволочная (класс 2) сечением 50-240 кв.мм;

2. Изоляция из ПВХ пластиката, маркировка жил:

  • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
  • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;

3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Шланг из ПВХ пластиката.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц. Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.


Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей - 30 лет.


При сечении основных жил  6,0-16 кв.мм., строительная длина составляет не менее 450 м.
При сечении основных жил 25-70 кв.мм., строительная длина составляет не менее 500 м.
При сечении основных жил 95 кв.мм. и выше, строительная длина составляет не менее 300 м.

Максимальная рабочая температура жилы, °С: 70
Максимальное переменное напряжение частоты 50 Гц, кВ: 1,2
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение частотой 50 Гц, кВ: 3,5
Радиус изгиба кабелей, наружных диаметров: 7,5
Сопротивление изоляции при температуре +70° С, МОм*км: 0,005
Температура токопроводящих жил при коротком замыкании, °С: 160

Количество и сечение жил
шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
2х1,5 ож  280  12,8
2х2,5 ож  323  13,5
2х4,0 ож  418  15,2
2x6,0 ож  493  16,2
2x10 ож  631  17,8
2x10 ож  560  17,6
2x16 ож   718  19,5
2x25 ож  988  22,6
2x35 ож  233  24,5
2x50 ож  594  27,9
2x50  1734  29,6
3x1,5 ож  306  13,2
3x2,5 ож  358  14,0
3x4,0 ож  471  15,9
3x6,0 ож  565  16,9
3x10 ож  739  18,7
3x16 ож  868  20,4
3x25 ож  1216  23,8
3x35 ож  1608  26,3
3x35 ож  1487  23,2
3x50 ож  1944  26,4
3x50  2030  27,6
3x70  2689  30,6
3x95  3539  34,2
3x120  4334  37,3
3x150  5243  40,2
3x185  6348  43,8
3x240  8176  49,3
3x2,5+1x1,5 ож  402  14,9
3x4,0+1x2,5 ож  535  17,0
3x6,0+1x4,0 ож  647  18,2
3x10+1x6,0 ож  850  20,1
3x16+1x10 ож  997  22,1
3x25+1x16 ож  1432  26,2
3x35+1x16 ож  1752  27,7
3x50+1x25 ож  2571  31,1
3x50+1x25 ож  2241  29,0
3x50+1x25  2325  30,2
3x70+1x35  3080  33,4
3x95+1x50  4094  37,8
3x120+1x70  5113  41,4
3x150+1x70  6028  44,5
3x185+1x95  7437  49,2
3x240+1x120  9411  55,4
4x1,5 ож  345  14,0
4x2,5 ож  409  14,9
4x4,0 ож  545  17,0
4x6,0 ож  661  18,2
4x10 ож  878  20,1
4x16 ож  1052  22,1
4x25 ож  1524  26,2
4x35 ож  1954  28,6
4x50 ож  2528  32,2
4x50 ож  2457  29,2
4x50  2539  30,6
4x70  3379  33,9
4x95  4503  38,3
4x120  5488  41,3
4x150  6609  44,4
4x185  8130  48,6
4x240  10481  54,6
