ВВГнг-LS

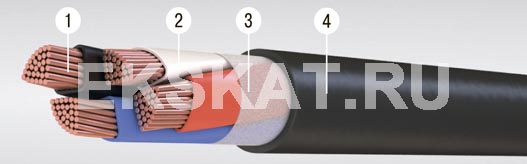

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 50-240 кв.мм;
  2. Изоляция из ПВХ пластиката с пониженным дымогазовыделением,
    маркировка жил:
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
  3. Обмотка из нетканого полотна для многожильных
    кабелей сечением жил 16 кв.мм и выше;
  4. Оболочка из ПВХ пластиката с пониженным дымогазовыделением.
    ------------------------------------
    Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей - 30 лет.

Максимальная рабочая температура жилы, °С: 70
Максимальное переменное напряжение частоты 50 Гц, кВ: 1,2
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение частотой 50 Гц, кВ: 3,5
Сопротивление изоляции при температуре +70° С, МОм*км: 0,005
Температура токопроводящих жил при коротком замыкании, °С: 160

Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
ВВГнг-LS-0,66
2x1,5 97 7,6
2x2,5 126 8,3
2x4 194 10,3
2x6 249 11,3
2x10 386 13,7
2x16 588 16,7
2x25 951 20,4
2x35 1211 22,4
2x50 1666 26,4
3x1,5 115 8
3x2,5 167 9,4
3x4 236 10,8
3x6 308 11,9
3x10 484 14,5
3x16 741 17,8
3x25 1185 21,6
3x35 1551 24,2
3x50 2093 28
3x1,5+1x1 149 9,3
3x1,5+1x1,5 153 9,3
3x2,5+1x1,5 194 10,2
3x4+1x2,5 277 11,8
3x6+1x2,5 341 12,5
3x6+1x4 365 13
3x10+1x4 519 14,9
3x10+1x6 550 15,4
3x16+1x6 813 18,7
3x16+1x10 869 19,3
3x25+1x10 1267 22,2
3x25+1x16 1429 24,1
3x35+1x16 1729 25,6
3x50+1x16 2224 28,8
3x50+1x25 2365 29,7
4x1,5 153 9,3
4x2,5 201 10,2
4x4 287 11,8
4x6 379 13
4x10 600 15,9
4x16 945 20
4x25 1494 24,1
4x35 1930 26,5
4x50 2606 30,7
5х1,5 180,6 9,97
5х2,5 243,1 11
5х4 351,3 12,8
5х6 467,2 14,1
5х10 741,3 17,4
5х16 1168,7 21,9
5х25 1840,3 26,4
ВВГнг-LS-1
2x1,5 113 8,4
2x2,5 158 9,7
2x4 227 11,5
2x6 285 12,5
2x10 400 14,1
2x16 606 17,1
2x25 975 20,8
2x35 1237 22,8
2x50 1697 26,8
2х70* 2253 29,8
2х95* 3035 34,4
2х120* 3679 37,4
2х150* 4705 43,4
2х185* 5817 48
3x1,5 148 9,5
3x2,5 188 10,3
3x4 273 12,1
3x6 348 13,2
3x10 499 14,9
3x16 781 18,6
3x25 1211 22
3x35 1581 24,6
3x50 2128 28,4
3x70 2610 31,5
3x95 3471 35,4
3x120 4216 38
3x150 5104 41
3x185 6253 45,1
3x240 8027 50,2
3x1,5+1x1 172 10,2
3x1,5+1x1,5 175 10,2
3x2,5+1x1,5 219 11,1
3x4+1x2,5 306 12,8
3x6+1x2,5 385 13,9
3x6+1x4 413 14,4
3x10+1x4 553 15,8
3x10+1x6 590 16,4
3x16+1x6 834 19,2
3x16+1x10 892 19,7
3x25+1x10 1293 22,7
3x25+1x16 1461 24,6
3x35+1x16 1761 26,1
3x50+1x16 2258 29,3
3x50+1x25 2402 30,1
3х70+1х25* 3068 32,6
3x70+1x35 2990 33,7
3х95+1х35* 4149 37,7
3x95+1x50 3985 38
3х120+1х35* 5002 41
3x120+1x70 4939 40,9
3х150+1х50* 6414 48
3x150+1x70 5827 44
3x185+1x95 7234 48,2
3x240+1x120 9239 53,6
4x1,5 175 10,2
4x2,5 226 11,1
4x4 331 13,2
4x6 427 14,4
4x10 619 16,4
4x16 970 20,4
4x25 1526 24,6
4x35 1965 27
4x50 2646 31,2
4x70 3386 35,1
4x95 4472 39
4x120 5460 41,9
4x150 6675 45,6
4x185 8126 49,4
4x240 10526 55,4
