ВВГнг-ХЛ

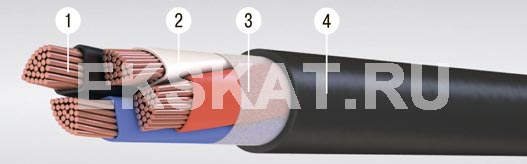

Элементы конструкции:

  1. Медная токопроводящая жила:
  2. Изоляция из ПВХ пластиката повышенной холодостойкости
  3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше;
  4. Оболочка из ПВХ пластиката пониженной горючести.


Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей - 30 лет.



Максимальная рабочая температура жилы, °С: 70
Максимальное переменное напряжение частоты 50 Гц, кВ: 1,2
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение частотой 50 Гц, кВ: 3,5
Сопротивление изоляции при температуре +70° С, МОм*км: 0,005
Температура токопроводящих жил при коротком замыкании, °С: 160

Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
ВВГнг-ХЛ-0,66
1x1,5 41 5
1x2,5 52 5,4
1x4 72 6
1x6 93 6,5
1x10 143 7,8
1x16 229 9,9
1x25 327 11
1x35 424 12
1x50 557 13,5
2x1,5 75 7,6
2x2,5 98 8,3
2x4 152 10,3
2x6 196 11,3
2x10 300 13,7
2x16 448 16,7
2x25 668 19,4
2x35 867 21,4
2x50 1163 24,8
3x1,5 96 8
3x2,5 142 9,4
3x4 200 10,8
3x6 263 11,9
3x10 411 14,5
3x16 624 17,8
3x25 939 20,6
3x35 1229 22,8
3x50 1653 26,4
3x1,5+1x1 127 9,3
3x2,5+1x1,5 166 10,2
3x4+1x2,5 235 11,8
3x6+1x2,5 296 12,5
3x6+1x4 315 13
3x10+1x4 458 14,9
3x10+1x6 479 15,4
3x16+1x6 708 18,7
3x16+1x10 756 19,3
3x25+1x10 1050 21,2
3x25+1x16 1126 22,7
3x35+1x16 1435 24,6
3x50+1x16 1830 27,2
3x50+1x25 1929 28,1
4x1,5 132 9,3
4x2,5 175 10,2
4x4 251 11,8
4x6 333 13
4x10 526 15,9
4x16 830 20
4x25 1217 22,7
4x35 1625 25,5
4x50 2153 29,1
5x1,5 161 10
5x2,5 214 11
5x4 309 12,8
5x6 414 14,2
5x10 655 17,5
5x16 1037 22
5x25 1553 25,4
5x35 2043 28,1
5x50 2723 32,2
ВВГнг-ХЛ-1
1x1,5 46 5,4
1x2,5 57 5,8
1x4 80 6,6
1x6 102 7,1
1x10 146 8
1x16 234 10,1
1x25 332 11,2
1x35 430 12,2
1x50 564 13,7
1x70 773 15,2
1x95 1037 17,3
1x120 1290 19,2
1x150 1608 22,2
1x185 2010 24,7
1x240 2593 27,7
1х300* 3239 31
1х400* 4046 33,2
1х500* 5186 36,6
2x1,5 85 8,4
2x2,5 122 9,7
2x4 171 11,5
2x6 216 12,5
2x10 307 14,1
2x16 458 17,1
2x25 679 19,8
2x35 879 21,8
2x50 1177 25,2
2x70** 1607 28,2
2x95** 2150 32,4
2х120** 2647 35,8
2х150** 3298 41,8
3x1,5 122 9,5
3x2,5 156 10,3
3x4 224 12,1
3x6 289 13,2
3x10 421 14,9
3x16 655 18,6
3x25 954 21
3x35 1246 23,2
3x50 1760 29,6
3x70 2372 32,4
3x95 3198 36
3x120 3923 38,5
3x150 4780 41,1
3x185 5888 44,7
3x240 7607 49,1
3x1,5+1x1 143 10,2
3x2,5+1x1,5 183 11,1
3x4+1x2,5 260 12,8
3x6+1x2,5 325 13,9
3x6+1x4 347 14,4
3x10+1x4 476 15,8
3x10+1x6 499 16,4
3x16+1x6 729 19,2
3x16+1x10 773 19,7
3x25+1x10 1068 21,7
3x25+1x16 1145 23,2
3x35+1x16 1455 25,1
3x50+1x16 1853 27,7
3x50+1x25 2006 29,2
3х70+1х25* 2578 31
3x70+1x35 2710 32,2
3х95+1х35* 3504 36,1
3x95+1x50 3667 36,5
3х120+1х35* 4188 39,4
3x120+1x70 4598 39,4
3x150+1x70 5460 42,5
3x185+1x95 6829 46,7
3x240+1x120 8785 52,1
4x1,5 148 10,2
4x2,5 193 11,1
4x4 281 13,2
4x6 366 14,4
4x10 539 16,4
4x16 847 20,4
4x25 1236 23,2
4x35 1647 26
4x50 2247 30
4x70 3058 33,2
4x95 4143 37,5
4x120 5109 40,4
4x150 6248 43,7
4x185 7709 47,9
4x240 9998 53,5
5x1,5 180 11,1
5x2,5 235 12,1
5x4 348 14,5
5x6 453 15,8
5x10 671 18
5x16 1058 22,5
5x25 1577 25,9
5x35 2070 28,6
5x50 2789 32,9
5x70 3850 37
5x95 5142 41,2
5x120 6397 44,8
5x150 7946 48,5
5x185 9647 52,7
5x240 12275 59,4
