АВВГзнг |

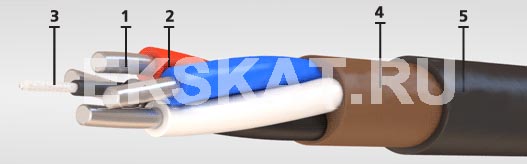

- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”; - Изоляция из ПВХ пластиката,
• цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная; - Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более;
- Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более;
- Оболочка из ПВХ пластиката пониженной горючести,
• для кабелей сечением жил менее 16 кв.мм. оболочка выпрессованная с обжатием.
------------------------------------
Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 50 кв.мм.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
АВВГзнг-0,66 | ||
2x2,5 | 89,1 | 8,4 |
2x4 | 136 | 10,3 |
2x6 | 165 | 11,3 |
2x10 | 243 | 13,6 |
2x16 | 323 | 15,5 |
2x25 | 490 | 19 |
2x35 | 607 | 21 |
2x50 | 848 | 24,8 |
3x2,5 | 113 | 9,4 |
3x4 | 153 | 10,9 |
3x6 | 186 | 11,9 |
3x10 | 276 | 14,4 |
3x16 | 371 | 16,4 |
3x25 | 565 | 20,2 |
3x35 | 705 | 22,8 |
3x50 | 987 | 26,4 |
3x2,5+1x2,5 | 131 | 10,2 |
3x4+1x2,5 | 177 | 11,8 |
3x6+1x2,5 | 203 | 12,5 |
3x6+1x4 | 217 | 13 |
3x10+1x4 | 286 | 14,8 |
3x10+1x6 | 304 | 15,2 |
3x16+1x6 | 385 | 16,9 |
3x16+1x10 | 454 | 18,5 |
3x25+1x10 | 587 | 20,8 |
3x25+1x16 | 625 | 21,5 |
3x35+1x16 | 800 | 24,2 |
3x50+1x16 | 1025 | 27,2 |
3x50+1x25 | 1091 | 28,1 |
4x2,5 | 131 | 10,2 |
4x4 | 179 | 11,8 |
4x6 | 219 | 13 |
4x10 | 327 | 15,8 |
4x16 | 460 | 18,5 |
4x25 | 676 | 22,3 |
4x35 | 872 | 25 |
4x50 | 1189 | 29,1 |
5x2,5 | 155 | 11,1 |
5x4 | 213 | 12,9 |
5x6 | 264 | 14,2 |
5x10 | 396 | 17,3 |
5x16 | 562 | 20,3 |
5x25 | 853 | 24,9 |
5x35 | 1073 | 27,6 |
5x50 | 1475 | 32,2 |
АВВГзнг-1 | ||
2x2,5 | 119 | 9,8 |
2x4 | 167 | 11,5 |
2x6 | 198 | 12,5 |
2x10 | 255 | 14 |
2x16 | 337 | 15,9 |
2x25 | 507 | 19,4 |
2x35 | 626 | 21,4 |
2x50 | 872 | 25,2 |
2x70* | 1114 | 28,2 |
2x95* | 1468 | 32,4 |
2x120* | 1799 | 35,8 |
2x150* | 2330 | 41,8 |
2x185* | 2908 | 46,7 |
3x2,5 | 132 | 10,3 |
3x4 | 186 | 12,2 |
3x6 | 223 | 13,2 |
3x10 | 290 | 14,8 |
3x16 | 387 | 16,9 |
3x25 | 584 | 20,6 |
3x35 | 726 | 22,8 |
3x50 | 1014 | 26,8 |
3х70 | 1198 | 29,9 |
3х95 | 1517 | 33,4 |
3х120 | 1847 | 36,4 |
3х150 | 2176 | 39,4 |
3х185 | 2589 | 42,8 |
3х240 | 3353 | 48,6 |
3x2,5+1x2,5 | 153 | 11,2 |
3x4+1x2,5 | 203 | 12,8 |
3x6+1x2,5 | 243 | 13,9 |
3x6+1x4 | 260 | 14,4 |
3x10+1x4 | 317 | 15,7 |
3x10+1x6 | 340 | 16,3 |
3x16+1x6 | 423 | 17,9 |
3x16+1x10 | 474 | 18,9 |
3x25+1x10 | 607 | 21,3 |
3x25+1x16 | 647 | 21,9 |
3x35+1x16 | 824 | 24,6 |
3x50+1x16 | 1052 | 27,7 |
3x50+1x25 | 1120 | 28,5 |
3x70+1x25* | 1358 | 31 |
3x70+1x35 | 1345 | 32,1 |
3x95+1x35* | 1830 | 36,1 |
3x95+1x50 | 1777 | 36,3 |
3х120+1х25* | 2195 | 39,4 |
3х120+1х70 | 2130 | 39,3 |
3x150+1x50* | 2861 | 46,6 |
3x150+1x70 | 2456 | 42,3 |
3x185+1х50* | 3505 | 51,5 |
3x185+1х95 | 3033 | 46,4 |
3х240+1х120 | 3815 | 52 |
4x2,5 | 153 | 11,2 |
4x4 | 218 | 13,3 |
4x6 | 262 | 14,4 |
4x10 | 344 | 16,3 |
4x16 | 480 | 18,9 |
4x25 | 699 | 22,7 |
4x35 | 898 | 25,5 |
4x50 | 1221 | 29,6 |
4x70 | 1490 | 33 |
4x95 | 1959 | 37,3 |
4x120 | 2330 | 40,3 |
4x150 | 2755 | 43,5 |
4x185 | 3360 | 47,6 |
4x240 | 4272 | 53,5 |
5x2,5 | 181 | 12,1 |
5x4 | 262 | 14,5 |
5x6 | 314 | 15,8 |
5x10 | 415 | 17,9 |
5x16 | 585 | 20,8 |
5x25 | 881 | 25,5 |
5x35 | 1104 | 28,1 |
5x50 | 1513 | 32,7 |
5x70 | 1924 | 37 |
5x95 | 2428 | 41,2 |
5x120 | 2930 | 44,8 |
5x150 | 3503 | 48,5 |
5x185 | 4181 | 52,7 |
5x240 | 5321 | 59,4 |
