АВВГ-ХЛ-0,66 |

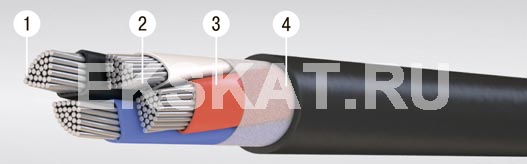

- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 70-240 кв.мм; - Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или жёлтая, синяя или зелёная,
красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0; - Заполнение из ПВХ жгутов;
- Обмотка из нетканого полотна для многожильных
кабелей сечением жил 16 кв.мм и выше; - Оболочка из ПВХ пластиката повышенной морозостойкости.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Примечание: по требованию потребителей пятижильные кабели
могут поставляться с сечением жил до 95 кв.мм.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с холодным климатом при температуре до - 60 °С . Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- на специальных кабельных эстакадах, по мостам и в блоках;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.
Срок службы — 30 лет.
| Количество и сечение жил, шт. х кв. мм |
Масса, кг/км | Наружный размер, мм |
| 1 х 2,5 | 36,0 | 5,4 |
| 1 х 4 | 47,0 | 6,1 |
| 1 х 6 | 56,0 | 6,5 |
| 1 х 10 | 79,0 | 7,7 |
| 1 х 10 ож | 72,0 | 7,3 |
| 1 х 16 ож | 107,0 | 8,8 |
| 1 х 25 ож | 152,0 | 10,4 |
| 1 х 25 | 167,0 | 11,2 |
| 1 х 35 ож | 187,0 | 12,8 |
| 1 х 35 | 206,0 | 11,4 |
| 1 х 50 ож | 242,0 | 12,8 |
| 1 х 50 | 266,0 | 13,5 |
| 1 х 50 | 279,0 | 14,4 |
| 2 х 2,5 | 78,0 | 9,0 |
| 2 х 4 | 101,0 | 10,3 |
| 2 х 6 | 120,0 | 11,3 |
| 2 х 10 | 169,0 | 13,6 |
| 2 х 16 ож | 247,0 | 15,4 |
| 2 х 25 ож | 374,0 | 19,0 |
| 2 х 35 ож | 471,0 | 20,9 |
| 2 х 50 ож | 634,0 | 24,3 |
| 3 х 2,5 | 94,0 | 9,4 |
| 3 х 4 | 124,0 | 10,9 |
| 3 х 25 ож | 415,0 | 19,5 |
| 3 х 35 ож | 519,0 | 21,6 |
| 3 х 50 ож | 700,0 | 25,2 |
| 3 х 4+1 х 2,5 | 141,0 | 11,5 |
| 3 х 6+1 х 4,6 | 178,0 | 13,0 |
| 3 х 10+1 х 6 | 253,0 | 15,8 |
| 3 х 16+1 х 10 ож | 321,0 | 17,3 |
| 3 х 25+1 х 16 ож | 483,0 | 20,7 |
| 3 х 35+1 х 16 ож | 588,0 | 23,0 |
| 3 х 50+1 х 25 ож | 808,0 | 26,8 |
| 4 х 2,5 | 112,0 | 10,2 |
| 4 х 4 | 151,0 | 11,8 |
| 4 х 6 | 184,0 | 13,0 |
| 4 х 10 | 270,0 | 15,8 |
| 4 х 16 ож | 340,0 | 17,3 |
| 4 х 25 ож | 523,0 | 21,5 |
| 4 х 35 ож | 681,0 | 24,2 |
| 4 х 50 ож | 891,0 | 27,8 |
| 5 х 2,5 | 131,0 | 11,0 |
| 5 х 4 | 184,0 | 12,9 |
| 5 х 6 | 227,0 | 14,2 |
| 5 х 10 | 338,0 | 17,3 |
| 5 х 16 ож | 450,0 | 19,5 |
| 5 х 25 ож | 687,0 | 24,1 |
| 5 х 35 ож | 863,0 | 26,7 |
| 5 х 50 ож | 1143,0 | 30,7 |
