ВБбШнг-LS

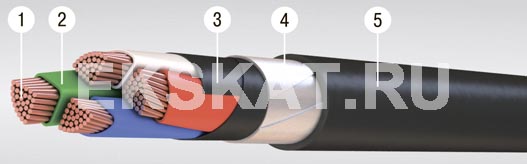

Элементы конструкции:

  1. Медная токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 50-625 кв.мм;
  2. Изоляция из ПВХ пластиката, с пониженным дымогазовыделением
    маркировка жил:
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
  3. Поясная изоляция из ПВХ лент;
  4. Броня из стальных оцинкованных лент;
  5. Шланг из ПВХ пластиката пониженной горючести.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • на открытом воздухе;
  • в помещениях (объёмах) с повышенной влажностью;
  • в сооружениях метрополитенов;
  • в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
  • в пожароопасных помещениях;
  • во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа;
  • при отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для наклонных и горизонтальных трасс.  Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей - 30 лет.

Максимальная рабочая температура жилы, °С: 70
Максимальное переменное напряжение частоты 50 Гц, кВ: 1,2
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 15
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение частотой 50 Гц, кВ: 3,5
Сопротивление изоляции при температуре +70° С, МОм*км: 0,005
Температура токопроводящих жил при коротком замыкании, °С: 160

Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
ВБбШвнг-LS-0,66
2x4 415 14,3
2x6 489 15,3
2x10 674 17,7
2x16 926 20,7
2x25 1216 23
2x35 1540 25,6
2x50 1954 28,6
3x4 467 14,8
3x6 560 15,9
3x10 779 18,5
3x16 1098 21,8
3x25 1501 24,6
3x35 1886 27
3x50 2414 30,2
3x4+1x2,5 526 15,8
3x6+1x2,5 606 16,5
3x6+1x4 638 17
3x10+1x4 822 18,9
3x10+1x6 861 19,4
3x16+1x6 1161 22,3
3x16+1x10 1227 22,9
3x25+1x10 1598 25,2
3x25+1x16 1750 26,7
3x35+1x16 2087 28,4
3x50+1x16 2563 31
3x50+1x25 2710 31,9
4x4 537 15,8
4x6 652 17
4x10 921 19,9
4x16 1315 23,6
4x25 1819 26,7
4x35 2301 29,3
4x50 2464 32,9
ВБбШвнг-LS-1
2x6 549 16,5
2x10 688 18,1
2x16 952 21,1
2x25 1244 23,4
2x35 1571 26
2x50 1988 29
2х70* 2567 32
2х95* 3382 36,6
2х120* 4045 39,6
2х150* 5151 46
3x6 625 17,2
3x10 802 18,9
3x16 1127 22,2
3x25 1533 25
3x35 1920 27,4
3x50 2452 30,6
3x70 2961 33,7
3x95 3853 37,6
3x120 4633 40,2
3x150 5658 43,2
3x185 6906 47,3
3x240 8584 52,4
3x6+1x2,5 669 17,9
3x6+1x4 706 18,4
3x10+1x4 873 19,8
3x10+1x6 921 20,4
3x16+1x6 1190 22,8
3x16+1x10 1258 23,3
3x25+1x10 1631 25,7
3x25+1x16 1787 27,2
3x35+1x16 2125 28,9
3x50+1x16 2602 31,5
3x50+1x25 2752 32,3
3х70+1х25* 3486 35,2
3x70+1x35 3395 36,3
3х95+1х35* 4577 39,9
3x95+1x50 4395 40,2
3х120+1х35* 5456 43,2
3x120+1x70 5388 43,1
3х150+1х50* 6928 50,4
3x150+1x70 6363 46,6
3x185+1x95 7768 50,4
3x240+1x120 9897 56,2
4x6 719 18,4
4x10 950 20,4
4x16 1375 24,4
4x25 1856 27,2
4x35 2342 29,8
4x50 3009 33,4
4x70 3765 37,3
4x95 4893 41,2
4x120 5922 44,1
4x150 7180 47,8
4x185 8675 51,6
4x240 11145 57,6
