АВБбШнг-1 |

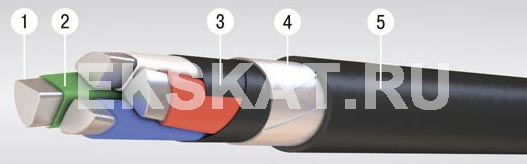

Элементы конструкции:
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 70-625 кв.мм; - Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0; - Поясная изоляция из ПВХ лент;
- Броня из стальных оцинкованных лент;
- Шланг из ПВХ пластиката пониженной горючести.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:
- На открытом воздухе;
- В помещениях (объёмах) с повышенной влажностью;
- В сооружениях метрополитенов;
- В трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
- В пожароопасных помещениях;
- Во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- При отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% отноминального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
Срок службы кабелей - 30 лет.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
АВБбШнг-1 | ||
1x25 | 347 | 15 |
1x35 | 464 | 16,2 |
1x50 | 556 | 17,9 |
1x70 | 660 | 19,4 |
1x95 | 804 | 21,5 |
1x120 | 922 | 23 |
1x150 | 1135 | 26,4 |
1x185 | 1330 | 28,6 |
1x240 | 1613 | 31,7 |
1x300 | 1949 | 35 |
1x400 | 2357 | 38,6 |
1x500 | 2862 | 42,6 |
2x2,5 | 294 | 13,8 |
2x4 | 358 | 15,5 |
2x6 | 397 | 16,5 |
2x10 | 456 | 18 |
2x16 | 545 | 19,9 |
2x25 | 698 | 23 |
2x35 | 1054 | 25,6 |
2x50 | 1341 | 29 |
2х70* | 1656 | 32,2 |
2х95* | 2110 | 36,6 |
2х120* | 2487 | 39,8 |
3x2,5 | 323 | 14,3 |
3x4 | 400 | 16,1 |
3x6 | 447 | 17,2 |
3x10 | 522 | 18,9 |
3x16 | 634 | 22,2 |
3x25 | 855 | 25 |
3x35 | 1179 | 27,4 |
3x50 | 1349 | 30,9 |
3x70 | 1631 | 33,9 |
3x95 | 2016 | 37,6 |
3x120 | 2351 | 40,4 |
3x150 | 2720 | 43,4 |
3x185 | 3203 | 47 |
3x240 | 3970 | 52,4 |
3x2,5+1x2,5 | 361 | 15,2 |
3x4+1x2,5 | 433 | 16,8 |
3x6+1x2,5 | 474 | 17,9 |
3x6+1x4 | 495 | 18,4 |
3x10+1x4 | 569 | 19,7 |
3x10+1x6 | 590 | 20,3 |
3x16+1x6 | 692 | 21,9 |
3x16+1x10 | 722 | 22,5 |
3x25+1x10 | 917 | 25,3 |
3x25+1x16 | 955 | 25,9 |
3x35+1x16 | 1279 | 28,4 |
3х50+1х16 | 1579 | 31,7 |
3x50+1x25 | 1493 | 33 |
3х70+1х25* | 1966 | 35,2 |
3x70+1x35 | 1827 | 36,3 |
3х95+1х35* | 2515 | 40,1 |
3x95+1x50 | 2280 | 40,3 |
3х120+1х35* | 2943 | 43,4 |
3x120+1x70 | 2673 | 43,3 |
3x150+1x70 | 3065 | 46,5 |
3x185+1x95 | 3623 | 50,2 |
3x240+1x120 | 4531 | 56,2 |
4x2,5 | 361 | 15,2 |
4x4 | 453 | 17,3 |
4x6 | 502 | 18,4 |
4x10 | 603 | 20,3 |
4x16 | 742 | 22,5 |
4x25 | 1012 | 26,7 |
4x35 | 1384 | 29,5 |
4x50 | 1611 | 33,8 |
4x70 | 1984 | 37,2 |
4x95 | 2475 | 41,3 |
4x120 | 2887 | 44,3 |
4x150 | 3378 | 47,7 |
4x185 | 3964 | 51,4 |
4x240 | 5008 | 57,7 |
5x2,5 | 406 | 16,1 |
5x4 | 511 | 18,5 |
5x6 | 578 | 19,8 |
5x10 | 702 | 21,9 |
5x16 | 902 | 24,8 |
5x25 | 1222 | 29,3 |
5x35 | 1634 | 32,1 |
5x50 | 1974 | 37,1 |
5x70 | 2436 | 41 |
5x95 | 3020 | 45,4 |
5x120 | 3500 | 48,6 |
5x150 | 4103 | 52,3 |
5x185 | 4908 | 56,9 |
5x240 | 6044 | 63,2 |
