АВБбШнг-6 |

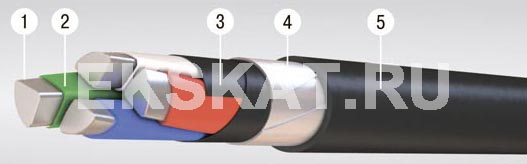

Элементы конструкции:
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 70-625 кв.мм; - Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0; - Поясная изоляция из ПВХ лент;
- Броня из стальных оцинкованных лент;
- Шланг из ПВХ пластиката пониженной горючести.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:
- На открытом воздухе;
- В помещениях (объёмах) с повышенной влажностью;
- В сооружениях метрополитенов;
- В трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
- В пожароопасных помещениях;
- Во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- При отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% отноминального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
Срок службы кабелей - 30 лет.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
АВБбШнг-6 | ||
3х16 | 2098 | 36,4 |
3х25 | 2403 | 38,9 |
3x35 | 2724 | 41,4 |
3x50 | 2981 | 44,4 |
3x70 | 3463 | 48 |
3x95 | 3925 | 50,9 |
3x120 | 4372 | 53,7 |
3x150 | 4868 | 56,6 |
3x185 | 5412 | 59,6 |
3x240 | 6261 | 64 |
