ВВГнг

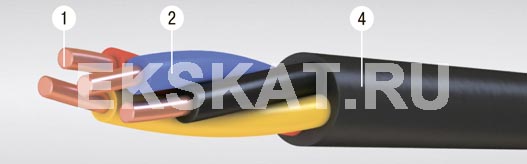

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 50-240 кв.мм;
  2. Изоляция из ПВХ пластиката,
    маркировка жил:
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
  3. Обмотка из нетканого полотна для многожильных
    кабелей сечением жил 16 кв.мм и выше;
  4. Оболочка из ПВХ пластиката пониженной горючести.

    Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей - 30 лет.



Максимальная рабочая температура жилы, °С: 70
Максимальное переменное напряжение частоты 50 Гц, кВ: 1,2
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение частотой 50 Гц, кВ: 3,5
Сопротивление изоляции при температуре +70° С, МОм*км: 0,005
Температура токопроводящих жил при коротком замыкании, °С: 160

Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
ВВГнг(А)-0,66 с однопроволочными круглыми жилами (ок)
1х1,5ок 44 5,4
1х2,5ок 56 5,8
1х4ок 76 6,4
1х6ок 98 6,9
1х10ок 146 8,1
1х16ок 213 9,3
1х25ок 310 10,8
2х1,5ок 113 8,7
2х2,5ок 145 9,5
2х4ок 198 10,8
2х6ок 253 11,8
2х10ок 382 14,2
2х16ок 539 16,1
2х25ок 890 21,1
3х1,5ок 130 9,1
3х2,5ок 171 10,0
3х4ок 239 11,4
3х6ок 312 12,5
3х10ок 477 15,0
3х16ок 685 17,0
3х25ок 1121 22,3
3х25ок+1х16ок 1355 24,5
4х1,5ок 154 9,8
4х2,5ок 205 10,7
4х4ок 289 12,3
4х6ок 382 13,5
4х10ок 590 16,4
4х16ок 856 18,7
4х25ок 1417 24,5
5х1,5ок 183 10,5
5х2,5ок 246 11,6
5х4ок 350 13,4
5х6ок 469 14,7
5х10ок 721 17,9
5х16ок 1048 20,5
5х25ок 1714 26,7
ВВГнг(А)-0,66 с многопроволочными круглыми жилами (мк)
1х16мк 220 9,7
1х25мк 319 11,1
1х35мк 411 12,1
1х50мк 588 13,8
2х16мк 569 17,0
2х25мк 927 21,8
2х35мк 1178 24,0
2х50мк 1641 27,4
3х16мк 716 18,0
3х25мк 1162 23,0
3х35мк 1492 25,4
3х50мк 2107 29,0
3х25мк+1х16мк 1401 25,3
3х35мк+1х16мк 1683 26,8
3х50мк+1х25мк 2391 30,7
4х16мк 892 19,7
4х25мк 1466 25,3
4х35мк 1873 27,7
4х50мк 2694 32,2
5х16мк 1089 21,7
5х25мк 1772 27,7
5х35мк 2281 30,4
5х50мк 3326 35,8
ВВГнг(А)-1 с однопроволочными круглыми жилами (ок)
1х1,5ок 49 5,8
1х2,5ок 61 6,2
1х4ок 85 7,0
1х6ок 107 7,5
1х10ок 149 8,3
1х16ок 217 9,5
1х25ок 315 11,0
2х1,5ок 130 9,5
2х2,5ок 163 10,3
2х4ок 229 12,0
2х6ок 288 13,0
2х10ок 396 14,6
2х16ок 554 16,5
2х25ок 910 21,5
3х1,5ок 149 10,0
3х2,5ок 192 10,8
3х4ок 273 12,7
3х6ок 350 13,7
3х10ок 491 15,4
3х16ок 702 17,5
3х25ок 1142 22,7
3х25ок+1х16ок 1381 25,0
4х1,5ок 175 10,7
4х2,5ок 229 11,7
4х4ок 330 13,8
4х6ок 426 15,0
4х10ок 607 16,9
4х16ок 876 19,1
4х25ок 1442 25,0
5х1,5ок 208 11,6
5х2,5ок 273 12,7
5х4ок 397 15,0
5х6ок 521 16,3
5х10ок 741 18,5
5х16ок 1071 21,0
5х25ок 1744 27,3
ВВГнг(А)-1 с многопроволочными круглыми жилами (мк)
1х16мк 224 9,9
1х25мк 324 11,3
1х35мк 416 12,3
1х50мк 594 14,0
1х70мк 767 15,6
1х95мк 1025 17,7
1х120мк 1288 19,5
1х150мк 1572 21,3
1х185мк 1936 23,3
1х240мк 2484 26,4
2х16мк 585 17,4
2х25мк 947 22,2
2х35мк 1201 24,4
2х50мк 1667 27,8
3х16мк 734 18,4
3х25мк 1185 23,4
3х35мк 1517 25,8
3х50мк 2136 29,5
3х25мк+1х16мк 1428 25,8
3х35мк+1х16мк 1710 27,3
3х50мк+1х25мк 2453 31,6
4х16мк 913 20,2
4х25мк 1493 25,8
4х35мк 1901 28,2
4х50мк 2728 32,7
5х16мк 1113 22,2
5х25мк 1804 28,2
5х35мк 2346 31,3
5х50мк 3366 36,3
