ПЭТВСЛД

Описание
Характеристики
Вес, диаметры

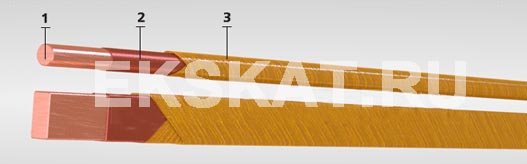

Элементы конструкции:

Медная проволока:
• диаметр от 0,85 до 2,50 мм,
• размер стороны “а” от 0,80 до 3,55 мм и стороны “b” от 2,00 до 10,00 мм;
Изоляция из полиэфирного лака;
Изоляция из двух слоёв стеклополиэфирных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.

Область применения:

Провод применяется для изготовления обмоток температурного класса "F": тяговых двигателей и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках высоковольтных электрических машин подверженных длительным перегрузкам в процессе эксплуатации. Провод устойчив к воздействию механических нагрузок в процессе изготовления и эксплуатации оборудования. Ресурс работы проводов - 20000 часов.

Гарантийный срок хранения проводов - 6 месяцев.

Провод является аналогом провода изготавливаемого согласно МЭК 60317-32 и МЭК 6031

Размер проволоки, мм	Макс. размер провода, мм	Масса провода, кг/км
0,85	1,19	6,24
0,9	1,24	6,36
0,95	1,29	7,03
1	1,34	7,79
1,06	1,4	8,69
1,12	1,46	9,65
1,18	1,52	11,19
1,25	1,59	12,38
1,32	1,66	13,89
1,4	1,76	15,18
1,5	1,85	17,03
1,6	1,95	19,59
1,7	2,05	21,98
1,8	2,15	34,54
1,9	2,25	27,12
2,5	2,85	44,98
0,80х2,00	1,28х2,46	14,7
0,90x7,10	1,32x7,58	60,1
1,00х2,80	1,48х3,26	25,3
1,00х4,75	1,51х5,21	43,8
1,00х5,00	1,51х5,46	46,2
1,00х5,60	1,51х6,06	51,9
1,00х6,00	1,52х6,46	55,7
1,00х6,30	1,52х6,78	58,5
1,00х6,70	1,52х7,18	61,8
1,00х7,10	1,52х7,58	66,1
1,00х7,50	1,56х7,98	69,9
1,06х7,10	1,58х7,58	69,7
1,12х4,75	1,63х5,21	48,4
1,12х5,00	1,63х5,46	51,1
1,12х5,60	1,63х6,06	57,4
1,12х6,00	1,64х6,4	61,6
1,12х7,10	1,64х7,58	73,3
1,12x7,50	1,68x7,98	77,5
1,18x4,00	1,69x4,46	42,4
1,18х6,30	1,70х6,78	67,9
1,18х7,10	1,70х7,58	76,8
1,18х6,00	1,76х6,46	86,8
1,25х4,75	1,76х5,21	53,4
1,25x5,00	1,76x5,46	56,3
1,25x5,60	1,76x6,06	63,4
1,25х6,00	1,77х6,46	68,1
1,25x7,10	1,77x7,58	81
1,25х7,50	1,83х7,98	85,7
1,25х8,00	1,83х8,48	91,5
1,32х5,00	1,83х5,46	59,1
1,32х5,60	1,83х6,06	66,5
1,32х6,30	1,84х6,78	75,1
1,32х7,10	1,84х7,58	85
1,32х8,00	1,90х8,48	96,1
1,40х3,15	1,88х3,61	38,1
1,40х4,75	1,91х5,21	59
1,40х5,00	1,91х5,46	62,3
1,40х5,60	1,91х6,06	70,1
1,40х6,00	1,92х6,46	75,3
1,40х7,10	1,92х7,58	89,7
1,40х7,50	1,98х7,98	94,9
1,40х8,00	1,98х8,48	101
1,40х9,00	1,98х9,48	115
1,40х9,50	1,98х9,98	121
1,50х3,15	1,98х3,61	40,4
1,50х4,00	2,01х4,46	52,3
1,50х4,50	2,01х4,96	59,3
1,50х5,00	2,01х5,46	66,3
1,50х5,60	2,01х6,06	74,6
1,50х6,30	2,02х6,78	64,4
1,50х7,10	2,02х7,58	95,6
1,50х8,00	2,08х8,48	108
1,60х3,15	2,08х3,61	42,7
1,60х4,50	2,11х4,96	62,7
1,60х4,75	2,11х5,21	66,4
1,60х5,00	2,11х5,46	70,2
1,60х5,60	2,11х6,06	76,4
1,60х6,00	2,12х6,46	85
1,60x6,30	2,12x6,78	69,5
1,60х7,10	2,12х7,58	101
1,60х7,50	2,18х7,98	107
1,60х6,00	2,18х6,46	115
1,60х9,00	2,18х9,48	130
1,60x9,50	2,18x9,98	137
1,70x5,00	2,21x5,46	74
1,70x5,60	2,21x6,06	83,5
1,70x6,30	2,22x6,78	94,5
1,70x7,10	2,22x7,58	107
1,70x8,00	2,28x8,48	121
1,80x3,15	2,28x3,61	47,1
1,80х4,50	2,31х4,96	69,5
1,80х4,75	2,31х5,21	73,7
1,80х5,00	2,31х5,46	77,8
1,80х5,60	2,31х6,06	87,8
1,80x6,00	2,32x6,46	94,5
1,80х6,30	2,32х6,78	99,4
l,80x7,10	2,32x7,58	113
1,80х7,50	2,38х7,98	119
1,80x9,00	2,38x9,48	128
1,80х 9,50	2,38х 9,98	153
1,90х 4,50	2,41х 4,46	72,9
1,90Х 5,00	2,41Х 5,46	81,7
1,90х5,60	2,41х6,06	92,2
1,90х7,10	2,42х7,58	119
1,90х8,00	2,48х8,48	134
2,00х3,15	2,48х3,61	51,3
2,00х4,00	2,51х4,46	67
2,00х4,50	2,51х4,96	76,2
2,00х4,75	2,51х5,21	80,8
2,00х5,00	2,51х5,46	85,4
2,00х5,60	2,51х6,06	96,5
2,00х6,00	2,52х6,46	104
2,00х7,10	2,52х7,58	124
2,00х7,50	2,58х7,98	132
2,00х8,00	2,58х8,48	141
2,00х9,50	2,58х9,98	168
2,12х4,50	2,63х5,02	80,1
2,12х5,00	2,65х5,52	89,9
2,12х5,60	2,65х6,12	102
2,12х6,30	2,68х6,84	115
2,12х7,10	2,68х7,64	131
2,12х8,00	2,71х8,54	148
2,24х4,00	2,75х4,52	73,7
2,24х4,75	2,77х5,27	89,1
2,24х5,00	2,77х5,52	94,3
2,24х5,60	2,77х6,12	107
2,24х6,30	2,80х6,84	121
2,24х7,10	2,80х7,64	137
2,24х7,50	2,83х8,04	146
2,24х8,00	2,83х8,54	156
2,36х6,30	2,92х6,84	128
2,36х7,10	2,92х7,64	145
2,36х8,00	2,95х8,54	163
2,50х4,00	3,01х4,52	82,3
2,50х4,50	3,01х5,02	93,5
2,50х4,75	3,03х5,27	97,8
2,50х5,00	3,03х5,52	104
2,50х5,60	3,03х6,12	117
2,50х6,30	3,06х6,84	133
2,50х6,70	3,06х7,24	142
2,50х7,10	3,06х7,64	152
2,50х7,50	3,09х8,04	161
2,50х8,00	3,09х8,54	172
2,50х9,50	3,09х10,04	207
2,65х5,00	3,18х5,52	109
2,65х5,60	3,18х6,12	123
2,65х6,30	3,21х6,84	140
2,65х7,10	3,21х7,64	160
2,65х8,00	3,24х8,54	180
2,80х5,00	3,33х5,52	114
2,80х5,60	3,33х6,12	129
2,80х6,30	3,36х6,84	147
2,80х7,10	3,36х7,64	168
2,80х7,50	3,39х8,04	178
2,80х8,00	3,39х8,54	191
3,00х5,00	3,55х5,52	123
3,00х5,60	3,55х6,12	140
З,00х7,10	З,58х7,64	181
3,00х8,00	3,61х8,54	205
3,15х6,30	3,73х6,84	167
3,15х7,10	3,73х7,64	190
3,15х7,50	3,76х8,04	202
3,15х8,00	3,76х8,54	216
3,35х7,10	3,93х7,64	203
3,53х6,30	4,11х6,84	208
3,55х6,70	4,13х7,24	203,8
