ПСД

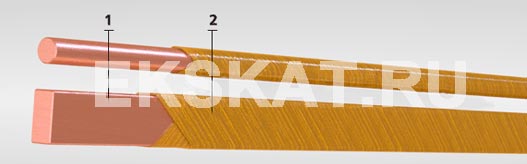

Элементы конструкции:
  1. Медная проволока;
    • диаметр от 1,00 до 5,20 мм.
    • размер стороны "а" от 0,90 до 5,60 мм и стороны "b" от 2,12 до 12,50 мм.
  2. Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой
    электроизоляционным глифталевым лаком.

Область применения:

Провод применяется для изготовления обмоток температурного класса "F": двигателей, трансформаторов, генераторов, аппаратов и приборов.
Допускается изготовление других размеров по согласованию с потребителем

Гарантийный срок хранения — 18 месяцев.

 Относительное удлинение, [%]

 диаметр 1,7 мм

1,3

 диаметр св. 1,7 до 4 мм

 20,0

 диаметр св. 4 до 8 мм

 25,0

 прямоугольные провода сечением до 30 кв.мм

 25,0

 прямоугольные провода сечением св. 30 кв.мм

 26,0



 Эластичность, диаметр стержня, [мм]

 диаметр от 1,7 до 2,5 мм

 60

 диаметр св. 2,5 мм

 100

Температура окружающей среды, нижний предел, °C: -60
Температурный индекс, °С: 155

Размер
проволоки,
мм
Макс. размер
провода,
мм
Масса
провода,
кг/км
1 1,32 7,76
1,06 1,38 8,66
1,08 1,4 8,98
1,12 1,44 9,62
1,18 1,5 10,6
1,35 1,57 11,8
1,32 1,64 13,2
1,4 1,72 14,7
1,45 1,77 15,76
1,5 1,82 16,8
1,56 1,88 18,15
1,6 1,92 19
1,7 2,02 21,4
1,8 2,12 23,9
2 2,32 29,4
2,12 2,44 32,9
2,24 2,62 36,7
2,36 2,74 40,6
2,44 2,82 43,36
2,5 2,88 45,6
2,65 3,03 51,23
2,8 3,18 57,06
3 3,39 65,31
3,15 3,54 71,87
3,28 3,67 77,8
3,35 3,74 81,1
3,55 3,94 90,9
3,75 4,14 101,35
4 4,4 114,96
4,1 4,5 120,69
4,5 4,9 145,02
4,75 5,15 161,36
5 5,41 178,57
5,2 5,61 192,96
0,90x2,12 1,25x2,44 16,9
0,90x2,24 1,25x2,56 18
0,90x2,36 1,25x2,68 19
0,90x2,50 1,25x2,82 20,2
0,90x2,65 1,28x2,97 21,5
0,90x2,80 1,28x3,12 22,7
0,90x3,00 1,28x3,32 24,4
0,95x2,24 1,30x2,56 18,8
0,95x2,50 1,30x2,82 21,1
0,95x2,80 1,33x3,12 23,8
1,00x2,12 1,35x2,44 18,5
1,12x3,55 1,53x3,89 35,8
1,12x3,75 1,53x4,09 37,9
1,12x4,00 1,53x4,34 40,5
1,12x4,25 1,53x4,59 43,1
1,12x4,50 1,53x4,84 45,8
1,12x4,75 1,56x5,09 48,4
1,12x5,00 1,56x5,34 51
1,12x5,30 1,56x5,64 54,1
1,12x5,60 1,56x5,94 57,5
1,12x6,00 1,58x6,34 61,5
1,12x6,30 1,58x6,64 64,6
1,12x6,70 1,58x7,06 68,8
1,12x7,10 1,58x7,46 73
1,12x7,50 1,60x7,86 77,2
1,12x8,00 1,60x8,36 82,5
1,12x8,50 1,62x8,86 87,7
1,18x2,24 1,53x2,56 23,3
1,18x2,50 1,53x2,82 26,2
1,18x2,80 1,56x3,12 29,5
1,18x3,15 1,56x3,47 33,3
1,18x3,55 1,59x3,89 37,7
1,18x4,00 1,59x4,34 42,7
1,18x4,50 1,59x4,84 48,2
1,18x5,00 1,62x5,34 53,7
1,18x5,60 1,62x5,94 60,3
1,18x6,30 1,64x6,64 68
1,18x7,10 1,64x7,46 76,8
1,18x8,00 1,66x8,36 86,8
1,25x2,12 1,61x2,44 23,3
1,25x2,24 1,61x2,56 24,1
1,25x2,36 1,61x2,68 26,1
1,25x2,50 1,61x2,82 27,7
1,25x2,65 1,64x2,97 29,5
1,25x2,80 1,64x3,12 31,2
1,25x3,00 1,64x3,32 33,6
1,25x3,15 1,64x3,47 35,3
1,25x3,35 1,64x3,69 37,6
1,25x3,55 1,67x3,89 40
1,25x3,75 1,67x4,09 42,3
1,25x4,00 1,67x4,34 45,2
1,25x4,25 1,67x4,59 48,1
1,25x4,50 1,67x4,84 51
1,25x4,75 1,70x5,09 53,9
1,25x5,00 1,70x5,34 56,9
1,25x5,30 1,70x5,64 60,3
1,25x5,60 1,70x5,94 63,8
1,25x6,00 1,72x6,34 68,5
1,25x6,30 1,72x6,64 72
1,25x6,70 1,72x7,06 76,6
1,25x7,10 1,72x7,46 81,3
1,25x7,50 1,74x7,86 86
1,25x8,00 1,74x8,36 91,8
1,50x9,00 2,01x9,36 123
1,50x10,00 2,01x10,36 137
1,60x2,24 1,96x2,56 31,9
1,60x2,36 1,96x2,68 33,6
1,60x2,50 1,96x2,82 35,7
1,60x2,65 1,99x2,97 37,9
1,60x2,80 1,99x3,12 40,1
1,60x3,00 1,99x3,32 43,1
1,60x3,15 1,99x3,47 45,3
1,60x3,35 1,99x3,69 48,3
1,60x3,55 2,02x3,89 51,2
1,60x3,75 2,02x4,09 54,2
1,60x4,00 2,02x4,34 57,8
1,60x4,25 2,02x4,59 61,5
1,60x4,50 2,02x4,84 65,2
1,60x4,75 2,05x5,09 68,4
1,60x5,00 2,05x5,34 72,6
1,60x5,30 2,05x5,64 77
1,60x5,60 2,05x5,94 81,4
1,60x6,00 2,07x6,34 87,3
1,60x6,30 2,07x6,64 91,8
1,60x6,70 2,07x7,06 97,7
1,60x7,10 2,07x7,46 104
1,60x7,50 2,09x7,86 110
1,60x8,00 2,09x8,36 117
1,60x8,50 2,11x8,86 124
1,60x9,00 2,11x9,36 131
1,60x9,50 2,11x9,86 139
1,60x10,00 2,11x10,36 146
1,70x2,50 2,06x2,82 36,6
1,70x2,80 2,09x3,12 41,3
1,70x3,15 2,09x3,47 46,8
1,70x3,55 2,12x3,89 53
1,70x4,00 2,12x4,34 60,1
1,70x4,50 2,12x4,84 67,9
1,70x5,00 2,15x5,34 75,7
1,70x5,60 2,15x5,94 85,1
1,70x6,30 2,17x6,64 96,1
1,70x7,10 2,17x7,46 109
1,70x8,00 2,19x8,36 123
1,70x9,00 2,21x9,36 138
1,70x10,00 2,21x10,36 154
1,80x2,50 2,16x2,82 38,9
1,80x2,65 2,19x2,97 41,4
1,80x2,80 2,19x3,12 43,8
1,80x3,00 2,19x3,32 47,2
1,80x3,15 2,19x3,47 49,6
1,80x3,35 2,19x3,69 52,9
1,80x3,55 2,22x3,89 56,2
1,80x3,75 2,22x4,09 50,5
1,80x4,00 2,22x4,34 63,7
1,80x4,25 2,22x4,59 67,8
1,80x4,50 2,22x4,84 71,9
1,80x4,75 2,25x5,09 76,1
2,12x5,00 2,57x5,38 94,6
2,12x5,60 2,57x5,98 106
2,12x6,30 2,59x6,70 120
2,12x7,10 2,59x7,52 135
2,12x8,00 2,61x8,42 153
2,12x9,00 2,63x9,42 172
2,12x10,0 2,63x10,42 191
2,12x11,2 2,63x11,6 216
2,12x12,5 2,63x12,9 241
2,24x3,15 2,63x3,52 62,2
2,24x3,35 2,63x3,73 66,3
2,24x3,55 2,66x3,93 70,4
2,24x3,75 2,66x4,13 74,5
2,24x4,00 2,66x4,38 79,6
2,24x4,25 2,66x4,63 84,7
2,24x4,50 2,66x4,88 89,8
2,24x4,75 2,69x5,13 94,9
2,24x5,00 2,69x5,38 100
2,24x5,30 2,69x5,68 106
2,24x5,60 2,69x5,98 112
2,24x6,00 2,71x6,40 120
2,24x6,30 2,71x6,70 126
2,24x6,70 2,71x7,12 135
2,24x7,10 2,71x7,52 143
2,24x7,50 2,73x7,92 151
2,24x8,00 2,73x8,42 161
2,24x8,50 2,75x8,92 171
2,24x9,00 2,75x9,42 182
2,24x9,50 2,75x9,92 192
2,24x10,0 2,75x10,42 202
2,24x10,6 2,75x11,02 215
2,24x11,2 2,75x11,6 228
2,24x11,8 2,75x12,2 240
2,24x12,5 2,75x12,9 255
2,36x3,55 2,78x3,93 72,5
2,36x4,00 2,78x4,38 82,2
2,36x4,50 2,78x4,88 92,9
2,36x5,00 2,81x5,38 104
2,36x5,60 2,81x5,98 117
2,36x6,30 2,83x6,70 132
2,36x7,10 2,83x7,52 149
2,36x8,00 2,85x8,42 168
2,36x9,00 2,87x9,42 190
2,36x10,0 2,87x10,42 211
2,36x11,2 2,87x11,60 238
2,36x12,5 2,87x12,90 266
2,50x3,55 2,92x3,93 77
2,50x3,75 2,92x4,13 81,6
2,50x4,00 2,92x4,38 87,2
2,50x4,25 2,92x4,63 93
2,50x4,5 2,92x4,88 98,6
2,50x4,75 2,95x5,13 104
2,50x5,0 2,95x5,38 110
2,50x5,3 2,95x5,68 117
3,15x4,5 3,58x4,90 125
3,15x4,75 3,61x5,15 132
3,15x5,0 3,61x5,40 139
3,15x5,3 3,61x5,70 148
3,15x5,6 3,61x6,00 156
3,15x6,0 3,63x6,40 168
3,15x6,3 3,63x6,70 176
3,15x6,7 3,63x7,12 188
3,15x7,1 3,63x7,52 199
3,15x7,5 3,65x7,92 210
3,15x8,0 3,65x8,42 225
3,15x8,5 3,67x8,92 239
3,15x9,0 3,67x9,42 253
3,15x9,5 3,67x9,92 267
3,55x6,3 4,04x6,70 199
3,55x6,7 4,04x7,12 212
3,55x7,1 4,04x7,52 224
3,55x7,5 4,06x7,92 237
3,55x8,0 4,06x8,42 253
3,55x8,5 4,08x8,92 269
3,55x9,0 4,08x9,42 285
3,55x9,5 4,08x9,92 301
3,55x10 4,08x10,42 317
3,55x10,6 4,08x11,02 338
3,55x11,2 4,08x11,62 357
3,75x5,6 4,22x5,98 183
3,75x6,3 4,24x6,70 207
3,75x7,1 4,24x7,52 234
3,75x8,0 4,26x8,42 265
3,75x9,0 4,28x9,42 299
3,75x10, 4,28x10,42 332
3,75x11,2 4,28x11,6 374
3,75x12,5 4,28x12,9 418
4,00x5,6 4,47x6,07 196
4,00x6,0 4,49x6,47 210
4,00x6,3 4,49x6,77 221
4,00x6,7 4,49x7,19 236
4,00x7,1 4,49x7,59 250
4,00x7,5 4,51x7,99 265
4,00x8,0 4,51x8,49 283
4,00x8,5 4,53x8,99 301
4,00x9,0 4,53x9,49 319
4,00x9,5 4,53x9,99 337
4,00x10, 4,53x10,49 355
4,00x10,6 4,53x11,09 378
4,00x11,2 4,53x11,69 400
5,60x8,0 6,11x8,49 397
5,60x8,5 6,13x8,99 422
1,00x2,24 1,35x2,56 19,6
1,00x2,36 1,35x2,68 20,7
1,00x2,50 1,35x2,82 22,1
1,00x2,65 1,38x2,97 23,5
1,00x2,80 1,38x3,12 24,9
1,00x3,00 1,38x3,32 26,8
1,00x3,15 1,38x3,47 28,2
1,00x3,35 1,38x3,69 30,1
1,00x3,55 1,41x3,89 31,9
1,00x3,75 1,41x4,09 33,8
1,00x4,00 1,41x4,34 36,2
1,00x4,25 1,41x4,59 38,5
1,00x4,50 1,41x4,84 40,9
1,00x4,75 1,44x5,09 43,3
1,00x5,00 1,44x5,34 45,6
1,00x5,30 1,44x5,64 48,4
1,00x5,60 1,44x5,94 51,3
1,00x6,00 1,46x6,34 55
1,00x6,30 1,46x6,64 57,9
1,00x6,70 1,46x7,06 61,6
1,00x7,10 1,46x7,46 65,4
1,00x7,50 1,48x7,86 69,2
1,00x8,00 1,48x8,36 73,9
1,06x2,24 1,41x2,56 20,8
1,06x2,50 1,41x2,82 23,4
1,06x2,80 1,44x3,12 26,4
1,06x3,15 1,44x3,47 29,9
1,06x3,55 1,47x3,89 33,9
1,06x4,00 1,47x4,34 38,4
1,06x4,50 1,47x4,84 43,3
1,06x5,00 1,50x5,34 48,3
1,06x5,60 1,50x5,94 54,3
1,06x6,30 1,52x6,64 61,2
1,06x7,10 1,52x7,46 69,2
1,06x8,00 1,54x8,36 78,2
1,12x2,12 1,47x2,44 20,8
1,12x2,24 1,47x2,56 22,1
1,12x2,36 1,47x2,68 23,3
1,12x2,50 1,47x2,82 24,8
1,12x2,65 1,50x2,97 26,4
1,12x2,80 1,50x3,12 27,9
1,12x3,00 1,50x3,32 30
1,12x3,15 1,50x3,47 31,6
1,12x3,35 1,50x3,69 33,7
1,25x8,50 1,76x8,86 97,4
1,32x2,24 1,68x2,56 26,2
1,32x2,50 1,68x2,82 29,3
1,32x2,80 1,71x3,12 33
1,32x3,15 1,71x3,47 37,3
1,32x3,55 1,74x3,89 42,2
1,32x4,00 1,74x4,34 47,7
1,32x4,50 1,74x4,84 53,9
1,32x5,00 1,77x5,34 60
1,32x5,60 1,77x5,94 67,4
1,32x6,30 1,79x6,64 75,9
1,32x7,10 1,79x7,46 85,8
1,32x8,00 1,81x8,36 96,8
1,40x2,12 1,76x2,44 26,2
1,40x2,24 1,76x2,56 27,8
1,40x2,36 1,76x2,68 29,3
1,40x2,50 1,76x2,82 31,2
1,40x2,65 1,79x2,97 33,1
1,40x2,80 1,79x3,12 35,1
1,40x3,00 1,79x3,32 37,6
1,40x3,15 1,79x3,47 39,6
1,40x3,35 1,79x3,69 42,2
1,40x3,55 1,82x3,89 44,8
1,40x3,75 1,82x4,09 47,4
1,40x4,00 1,82x4,34 50,6
1,40x4,25 1,82x4,59 53,9
1,40x4,50 1,82x4,84 57,1
1,40x4,75 1,85x5,09 60,4
1,40x5,00 1,85x5,34 63,6
1,40x5,30 1,85x5,64 67,5
1,40x5,60 1,85x5,94 71,4
1,40x6,00 1,87x6,34 76,6
1,40x6,30 1,87x6,64 80,5
1,40x6,70 1,87x7,06 85,7
1,40x7,10 1,87x7,46 90,8
1,40x7,50 1,89x7,86 96,1
1,40x8,00 1,89x8,36 103
1,40x8,50 1,91x8,86 109
1,40x9,00 1,91x9,36 115
1,40x9,50 1,91x9,86 122
1,40x10,00 1,91x10,36 128
1,50x2,24 1,86x2,56 29,8
1,50x2,50 1,86x2,82 33,4
1,50x2,80 1,89x3,12 37,6
1,50x3,15 1,89x3,47 42,4
1,50x3,55 1,92x3,89 48
1,50x4,00 1,92x4,34 54,2
1,50x4,50 1,92x4,84 61,2
1,50x5,00 1,95x5,34 68,1
1,50x5,60 1,95x5,94 76,4
1,50x6,30 1,97x6,64 86,1
1,50x7,10 1,97x7,46 97,3
1,50x8,00 1,99x8,36 110
1,80x5,00 2,25x5,34 80,2
1,80x5,30 2,25x5,64 85,2
1,80x5,60 2,25x5,94 90,1
1,80x6,00 2,27x6,34 96,8
1,80x6,30 2,27x6,64 102
1,80x6,70 2,27x7,06 108
1,80x7,10 2,27x7,46 115
1,80x7,50 2,29x7,86 121
1,80x8,00 2,29x8,36 130
1,80x8,50 2,31x8,86 138
1,80x9,00 2,31x9,36 146
1,80x9,50 2,31x9,86 154
1,80x10,0 2,31x10,36 163
1,80x10,6 2,31x10,96 174
1,90x2,80 2,29x3,12 46,4
1,90x3,15 2,29x3,47 52,5
1,90x3,55 2,32x3,89 59,4
1,90x4,00 2,32x4,34 67,3
1,90x4,50 2,32x4,84 76
1,90x5,00 2,35x5,34 84,7
1,90x5,60 2,35x5,94 95,2
1,90x6,30 2,37x6,64 107
1,90x7,10 2,37x7,46 121
1,90x8,00 2,39x8,36 137
1,90x9,00 2,41x9,36 154
1,90x10,0 2,41x10,36 172
2,00x2,80 2,39x3,12 48,9
2,00x3,00 2,39x3,32 52,6
2,00x3,15 2,39x3,47 55,3
2,00x3,35 2,39x3,69 59
2,00x3,55 2,42x3,89 62,7
2,00x3,75 2,42x4,09 66,3
2,00x4,00 2,42x4,34 70,9
2,00x4,25 2,42x4,59 75,5
2,00x4,50 2,42x4,84 80
2,00x4,75 2,45x5,09 84,6
2,00x5,00 2,45x5,34 89,2
2,00x5,30 2,45x5,64 94,7
2,00x5,60 2,45x5,94 100
2,00x6,00 2,47x6,34 108
2,00x6,30 2,47x6,64 113
2,00x6,70 2,47x7,06 120
2,00x7,10 2,47x7,46 127
2,00x7,50 2,49x7,86 135
2,00x8,00 2,49x8,36 144
2,00x8,50 2,51x8,86 153
2,00x9,00 2,51x9,36 162
2,00x9,50 2,51x9,86 171
2,00x10,00 2,51x10,36 181
2,00x10,60 2,51x10,96 193
2,12x3,15 2,51x3,52 58,8
2,12x3,55 2,54x3,93 66,5
2,12x4,00 2,54x4,38 75,2
2,12x4,50 2,54x4,88 84,9
2,50x5,60 2,95x5,98 124
2,50x6,00 2,97x6,40 133
2,50x6,30 2,97x6,70 139
2,50x6,70 2,97x7,12 149
2,50x7,10 2,97x7,52 158
2,50x7,50 2,99x7,92 167
2,50x8,00 2,99x8,42 178
2,50x8,50 3,01x8,92 189
2,50x9,00 3,01x9,42 201
2,50x9,50 3,01x9,92 212
2,50x10,0 3,01x10,42 224
2,50x10,6 3,01x11,02 238
2,50x11,2 3,01x11,6 252
2,65x4,00 3,07x4,38 92,6
2,65x4,50 3,07x4,88 105
2,65x5,00 3,10x5,38 117
2,65x5,60 3,10x5,98 131
2,65x6,30 3,12x6,70 148
2,65x7,10 3,12x7,52 167
2,65x8,00 3,14x8,42 189
2,65x9,00 3,16x9,42 213
2,65x10,0 3,16x10,42 237
2,65x11,2 3,16x11,6 267
2,80x4,00 3,22x4,38 98,1
2,80x4,25 3,22x4,63 104
2,80x4,50 3,22x4,88 111
2,80x4,75 3,25x5,13 117
2,80x5,00 3,25x5,38 123
2,80x5,30 3,25x5,68 131
2,80x5,60 3,25x5,98 139
2,80x6,00 3,27x6,40 149
2,80x6,30 3,27x6,70 156
2,80x6,70 3,27x7,12 167
2,80x7,10 3,27x7,52 177
2,80x7,50 3,29x7,92 187
2,80x8,00 3,29x8,42 200
2,80x8,50 3,31x8,92 212
2,80x9,00 3,31x9,42 225
2,80x9,50 3,31x9,92 238
2,80x10,0 3,31x10,42 250
2,80x10,6 3,31x11,02 267
2,80x11,2 3,31x11,6 282
3,00x4,50 3,43x4,88 119
3,00x5,00 3,46x5,38 132
3,00x5,60 3,46x5,98 149
3,00x6,30 3,48x6,70 168
3,00x7,10 3,48x7,52 189
3,00x8,00 3,50x8,42 214
3,00x9,00 3,52x9,42 241
3,00x10,0 3,52x10,42 268
3,00x11,2 3,52x11,60 302
3,00x12,5 3,52x12,90 338
3,15x10,0 3,67x10,42 282
3,15x10,6 3,67x11,02 300
3,15x11,2 3,67x11,62 317
3,35x5,00 3,82x5,38 148
3,35x5,60 3,82x5,98 166
3,35x6,30 3,84x6,70 188
3,35x7,10 3,84x7,52 212
3,35x8,00 3,86x8,42 239
3,35x9,00 3,88x9,42 269
3,35x10,00 3,88x10,42 299
3,35x11,20 3,88x11,6 337
3,35x12,50 3,88x12,9 377
3,55x5,00 4,02x5,40 157
3,55x5,30 4,02x5,70 167
3,55x5,60 4,02x6,00 176
3,55x6,00 4,04x6,40 189
4,25x6,30 4,74x6,77 235
4,25x7,10 4,74x7,59 266
4,25x8,00 4,76x8,49 301
4,25x9,00 4,78x9,49 339
4,25x10,00 4,78x10,49 377
4,25x11,20 4,78x11,69 -
4,50x6,30 4,99x6,77 250
4,50x6,70 4,99x7,19 266
4,50x7,10 4,99x7,59 282
4,50x7,50 5,01x7,99 298
4,50x8,00 5,01x8,49 318
4,50x8,50 5,03x8,99 339
4,50x9,00 5,03x9,49 359
4,50x9,50 5,03x9,99 379
4,50x10,0 5,03x10,49 399
4,50x10,6 5,03x11,09 425
4,75x7,10 5,24x7,59 298
4,75x8,00 5,26x8,49 336
4,75x9,00 5,28x9,49 379
4,75x10,0 5,28x10,49 422
4,75x11,2 5,28x11,69
5,00x7,10 5,48x7,59 314
5,00x7,50 5,48x7,99 332
5,00x8,00 5,49x8,49 354
5,00x8,50 5,51x8,99 377
5,00x9,00 5,51x9,49 399
5,00x9,50 5,53x9,99 422
5,00x10,0 5,53x10,49 444
5,00x10,6 5,53x11,09 473
5,00x11,2 5,53x11,69
5,30x8,00 5,81x8,49 376
5,30x9,00 5,83x9,49 423
5,30x10,0 5,83x10,49
