ПЭТСД

Описание
Характеристики
Вес, диаметры

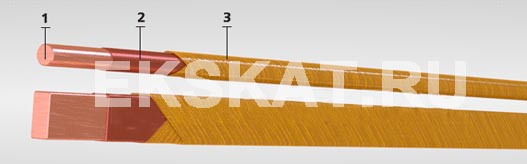

Элементы конструкции:

Медная проволока:
• диаметр от 0,85 до 2,50 мм,
• размер стороны “а” от 0,80 до 3,55 мм и стороны “b” от 2,00 до 9,00 мм;
Изоляция из полиэфиримидного лака;
Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.

Область применения:

Провод применяется для изготовления температурного класса 180: обмоток высоковольтных электрических машин и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках оборудования подвергаемого длительным перегрузкам в процессе эксплуатации. Ресурс работы проводов - 20 000 часов.

Гарантийный срок хранения проводов - 6 месяцев.

Провод является аналогом провода изготавливаемого согласно МЭК 60317-31 и МЭК 60317-49.

Примечание: допускается изготовление других размеров по согласованию с потребителем.

Размер проволоки, мм	Макс. размер провода, мм	Масса провода, кг/км
0,85	1,19	6,24
0,9	1,24	6,36
0,95	1,29	7,03
1	1,34	7,79
1,06	1,4	8,69
1,12	1,46	9,65
1,18	1,52	11,19
1,25	1,59	12,38
1,32	1,66	13,89
1,4	1,76	15,18
1,5	1,85	17,03
1,6	1,95	19,59
1,7	2,05	21,98
1,8	2,15	34,54
1,9	2,25	27,12
2,5	2,85	44,98
0,80х2,00	1,28х2,46	14,7
0,90x7,10	1,32x7,58	60,1
1,00х2,80	1,48х3,26	25,3
1,00х4,75	1,51х5,21	43,8
1,00х5,00	1,51х5,46	46,2
1,00х5,60	1,51х6,06	51,9
1,00х6,00	1,52х6,46	55,7
1,00х6,30	1,52х6,78	58,5
1,00х6,70	1,52х7,18	61,8
1,00х7,10	1,52х7,58	66,1
1,00х7,50	1,56х7,98	69,9
1,06х7,10	1,58х7,58	69,7
1,12х4,75	1,63х5,21	48,4
1,12х5,00	1,63х5,46	51,1
1,12х5,60	1,63х6,06	57,4
1,12х6,00	1,64х6,4	61,6
1,12х7,10	1,64х7,58	73,3
1,12x7,50	1,68x7,98	77,5
1,18x4,00	1,69x4,46	42,4
1,18х6,30	1,70х6,78	67,9
1,18х7,10	1,70х7,58	76,8
1,18х6,00	1,76х6,46	86,8
1,25х4,75	1,76х5,21	53,4
1,25x5,00	1,76x5,46	56,3
1,25x5,60	1,76x6,06	63,4
1,25х6,00	1,77х6,46	68,1
1,25x7,10	1,77x7,58	81
1,25х7,50	1,83х7,98	85,7
1,25х8,00	1,83х8,48	91,5
1,32х5,00	1,83х5,46	59,1
1,32х5,60	1,83х6,06	66,5
1,32х6,30	1,84х6,78	75,1
1,32х7,10	1,84х7,58	85
1,32х8,00	1,90х8,48	96,1
1,40х3,15	1,88х3,61	38,1
1,40х4,75	1,91х5,21	59
1,40х5,00	1,91х5,46	62,3
1,40х5,60	1,91х6,06	70,1
1,40х6,00	1,92х6,46	75,3
1,40х7,10	1,92х7,58	89,7
1,40х7,50	1,98х7,98	94,9
1,40х8,00	1,98х8,48	101
1,40х9,00	1,98х9,48	115
1,40х9,50	1,98х9,98	121
1,50х3,15	1,98х3,61	40,4
1,50х4,00	2,01х4,46	52,3
1,50х4,50	2,01х4,96	59,3
1,50х5,00	2,01х5,46	66,3
1,50х5,60	2,01х6,06	74,6
1,50х6,30	2,02х6,78	64,4
1,50х7,10	2,02х7,58	95,6
1,50х8,00	2,08х8,48	108
1,60х3,15	2,08х3,61	42,7
1,60х4,50	2,11х4,96	62,7
1,60х4,75	2,11х5,21	66,4
1,60х5,00	2,11х5,46	70,2
1,60х5,60	2,11х6,06	76,4
1,60х6,00	2,12х6,46	85
1,60x6,30	2,12x6,78	69,5
1,60х7,10	2,12х7,58	101
1,60х7,50	2,18х7,98	107
1,60х6,00	2,18х6,46	115
1,60х9,00	2,18х9,48	130
1,60x9,50	2,18x9,98	137
1,70x5,00	2,21x5,46	74
1,70x5,60	2,21x6,06	83,5
1,70x6,30	2,22x6,78	94,5
1,70x7,10	2,22x7,58	107
1,70x8,00	2,28x8,48	121
1,80x3,15	2,28x3,61	47,1
1,80х4,50	2,31х4,96	69,5
1,80х4,75	2,31х5,21	73,7
1,80х5,00	2,31х5,46	77,8
1,80х5,60	2,31х6,06	87,8
1,80x6,00	2,32x6,46	94,5
1,80х6,30	2,32х6,78	99,4
l,80x7,10	2,32x7,58	113
1,80х7,50	2,38х7,98	119
1,80x9,00	2,38x9,48	128
1,80х 9,50	2,38х 9,98	153
1,90х 4,50	2,41х 4,46	72,9
1,90Х 5,00	2,41Х 5,46	81,7
1,90х5,60	2,41х6,06	92,2
1,90х7,10	2,42х7,58	119
1,90х8,00	2,48х8,48	134
2,00х3,15	2,48х3,61	51,3
2,00х4,00	2,51х4,46	67
2,00х4,50	2,51х4,96	76,2
2,00х4,75	2,51х5,21	80,8
2,00х5,00	2,51х5,46	85,4
2,00х5,60	2,51х6,06	96,5
2,00х6,00	2,52х6,46	104
2,00х7,10	2,52х7,58	124
2,00х7,50	2,58х7,98	132
2,00х8,00	2,58х8,48	141
2,00х9,50	2,58х9,98	168
2,12х4,50	2,63х5,02	80,1
2,12х5,00	2,65х5,52	89,9
2,12х5,60	2,65х6,12	102
2,12х6,30	2,68х6,84	115
2,12х7,10	2,68х7,64	131
2,12х8,00	2,71х8,54	148
2,24х4,00	2,75х4,52	73,7
2,24х4,75	2,77х5,27	89,1
2,24х5,00	2,77х5,52	94,3
2,24х5,60	2,77х6,12	107
2,24х6,30	2,80х6,84	121
2,24х7,10	2,80х7,64	137
2,24х7,50	2,83х8,04	146
2,24х8,00	2,83х8,54	156
2,36х6,30	2,92х6,84	128
2,36х7,10	2,92х7,64	145
2,36х8,00	2,95х8,54	163
2,50х4,00	3,01х4,52	82,3
2,50х4,50	3,01х5,02	93,5
2,50х4,75	3,03х5,27	97,8
2,50х5,00	3,03х5,52	104
2,50х5,60	3,03х6,12	117
2,50х6,30	3,06х6,84	133
2,50х6,70	3,06х7,24	142
2,50х7,10	3,06х7,64	152
2,50х7,50	3,09х8,04	161
2,50х8,00	3,09х8,54	172
2,50х9,50	3,09х10,04	207
2,65х5,00	3,18х5,52	109
2,65х5,60	3,18х6,12	123
2,65х6,30	3,21х6,84	140
2,65х7,10	3,21х7,64	160
2,65х8,00	3,24х8,54	180
2,80х5,00	3,33х5,52	114
2,80х5,60	3,33х6,12	129
2,80х6,30	3,36х6,84	147
2,80х7,10	3,36х7,64	168
2,80х7,50	3,39х8,04	178
2,80х8,00	3,39х8,54	191
3,00х5,00	3,55х5,52	123
3,00х5,60	3,55х6,12	140
З,00х7,10	З,58х7,64	181
3,00х8,00	3,61х8,54	205
3,15х6,30	3,73х6,84	167
3,15х7,10	3,73х7,64	190
3,15х7,50	3,76х8,04	202
3,15х8,00	3,76х8,54	216
3,35х7,10	3,93х7,64	203
3,53х6,30	4,11х6,84	208
3,55х6,70	4,13х7,24	203,8
