ПЭТВСД

Описание
Характеристики
Вес, диаметры

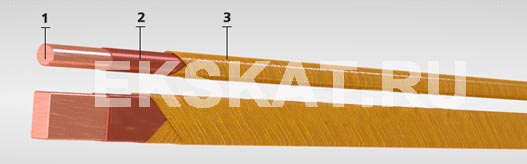

Элементы конструкции:

Медная проволока:
• диаметр от 0,85 до 2,50 мм,
• размер стороны “а” от 0,80 до 3,55 мм и стороны “b” от 2,00 до 10,00 мм;
Изоляция из полиэфирного лака;
Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.

Область применения:

Провод применяется для изготовления обмоток температурного класса "F": тяговых двигателей и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках высоковольтных электрических машин подверженных длительным перегрузкам в процессе эксплуатации. Ресурс работы проводов - 20000 часов.

Гарантийный срок хранения проводов - 6 месяцев.

Провод является аналогом провода изготавливаемого согласно МЭК 60317-32 и МЭК 60317-48.

Размер проволоки, мм	Макс. размер провода, мм	Масса провода, кг/км
0,85	1,19	6,24
0,9	1,24	6,36
0,95	1,29	7,03
1	1,34	7,79
1,06	1,4	8,69
1,12	1,46	9,65
1,18	1,52	11,19
1,25	1,59	12,38
1,32	1,66	13,89
1,4	1,76	15,18
1,5	1,85	17,03
1,6	1,95	19,59
1,7	2,05	21,98
1,8	2,15	34,54
1,9	2,25	27,12
2,5	2,85	44,98
0,80х2,00	1,28х2,46	14,7
0,90x7,10	1,32x7,58	60,1
1,00х2,80	1,48х3,26	25,3
1,00х4,75	1,51х5,21	43,8
1,00х5,00	1,51х5,46	46,2
1,00х5,60	1,51х6,06	51,9
1,00х6,00	1,52х6,46	55,7
1,00х6,30	1,52х6,78	58,5
1,00х6,70	1,52х7,18	61,8
1,00х7,10	1,52х7,58	66,1
1,00х7,50	1,56х7,98	69,9
1,06х7,10	1,58х7,58	69,7
1,12х4,75	1,63х5,21	48,4
1,12х5,00	1,63х5,46	51,1
1,12х5,60	1,63х6,06	57,4
1,12х6,00	1,64х6,4	61,6
1,12х7,10	1,64х7,58	73,3
1,12x7,50	1,68x7,98	77,5
1,18x4,00	1,69x4,46	42,4
1,18х6,30	1,70х6,78	67,9
1,18х7,10	1,70х7,58	76,8
1,18х6,00	1,76х6,46	86,8
1,25х4,75	1,76х5,21	53,4
1,25x5,00	1,76x5,46	56,3
1,25x5,60	1,76x6,06	63,4
1,25х6,00	1,77х6,46	68,1
1,25x7,10	1,77x7,58	81
1,25х7,50	1,83х7,98	85,7
1,25х8,00	1,83х8,48	91,5
1,32х5,00	1,83х5,46	59,1
1,32х5,60	1,83х6,06	66,5
1,32х6,30	1,84х6,78	75,1
1,32х7,10	1,84х7,58	85
1,32х8,00	1,90х8,48	96,1
1,40х3,15	1,88х3,61	38,1
1,40х4,75	1,91х5,21	59
1,40х5,00	1,91х5,46	62,3
1,40х5,60	1,91х6,06	70,1
1,40х6,00	1,92х6,46	75,3
1,40х7,10	1,92х7,58	89,7
1,40х7,50	1,98х7,98	94,9
1,40х8,00	1,98х8,48	101
1,40х9,00	1,98х9,48	115
1,40х9,50	1,98х9,98	121
1,50х3,15	1,98х3,61	40,4
1,50х4,00	2,01х4,46	52,3
1,50х4,50	2,01х4,96	59,3
1,50х5,00	2,01х5,46	66,3
1,50х5,60	2,01х6,06	74,6
1,50х6,30	2,02х6,78	64,4
1,50х7,10	2,02х7,58	95,6
1,50х8,00	2,08х8,48	108
1,60х3,15	2,08х3,61	42,7
1,60х4,50	2,11х4,96	62,7
1,60х4,75	2,11х5,21	66,4
1,60х5,00	2,11х5,46	70,2
1,60х5,60	2,11х6,06	76,4
1,60х6,00	2,12х6,46	85
1,60x6,30	2,12x6,78	69,5
1,60х7,10	2,12х7,58	101
1,60х7,50	2,18х7,98	107
1,60х6,00	2,18х6,46	115
1,60х9,00	2,18х9,48	130
1,60x9,50	2,18x9,98	137
1,70x5,00	2,21x5,46	74
1,70x5,60	2,21x6,06	83,5
1,70x6,30	2,22x6,78	94,5
1,70x7,10	2,22x7,58	107
1,70x8,00	2,28x8,48	121
1,80x3,15	2,28x3,61	47,1
1,80х4,50	2,31х4,96	69,5
1,80х4,75	2,31х5,21	73,7
1,80х5,00	2,31х5,46	77,8
1,80х5,60	2,31х6,06	87,8
1,80x6,00	2,32x6,46	94,5
1,80х6,30	2,32х6,78	99,4
l,80x7,10	2,32x7,58	113
1,80х7,50	2,38х7,98	119
1,80x9,00	2,38x9,48	128
1,80х 9,50	2,38х 9,98	153
1,90х 4,50	2,41х 4,46	72,9
1,90Х 5,00	2,41Х 5,46	81,7
1,90х5,60	2,41х6,06	92,2
1,90х7,10	2,42х7,58	119
1,90х8,00	2,48х8,48	134
2,00х3,15	2,48х3,61	51,3
2,00х4,00	2,51х4,46	67
2,00х4,50	2,51х4,96	76,2
2,00х4,75	2,51х5,21	80,8
2,00х5,00	2,51х5,46	85,4
2,00х5,60	2,51х6,06	96,5
2,00х6,00	2,52х6,46	104
2,00х7,10	2,52х7,58	124
2,00х7,50	2,58х7,98	132
2,00х8,00	2,58х8,48	141
2,00х9,50	2,58х9,98	168
2,12х4,50	2,63х5,02	80,1
2,12х5,00	2,65х5,52	89,9
2,12х5,60	2,65х6,12	102
2,12х6,30	2,68х6,84	115
2,12х7,10	2,68х7,64	131
2,12х8,00	2,71х8,54	148
2,24х4,00	2,75х4,52	73,7
2,24х4,75	2,77х5,27	89,1
2,24х5,00	2,77х5,52	94,3
2,24х5,60	2,77х6,12	107
2,24х6,30	2,80х6,84	121
2,24х7,10	2,80х7,64	137
2,24х7,50	2,83х8,04	146
2,24х8,00	2,83х8,54	156
2,36х6,30	2,92х6,84	128
2,36х7,10	2,92х7,64	145
2,36х8,00	2,95х8,54	163
2,50х4,00	3,01х4,52	82,3
2,50х4,50	3,01х5,02	93,5
2,50х4,75	3,03х5,27	97,8
2,50х5,00	3,03х5,52	104
2,50х5,60	3,03х6,12	117
2,50х6,30	3,06х6,84	133
2,50х6,70	3,06х7,24	142
2,50х7,10	3,06х7,64	152
2,50х7,50	3,09х8,04	161
2,50х8,00	3,09х8,54	172
2,50х9,50	3,09х10,04	207
2,65х5,00	3,18х5,52	109
2,65х5,60	3,18х6,12	123
2,65х6,30	3,21х6,84	140
2,65х7,10	3,21х7,64	160
2,65х8,00	3,24х8,54	180
2,80х5,00	3,33х5,52	114
2,80х5,60	3,33х6,12	129
2,80х6,30	3,36х6,84	147
2,80х7,10	3,36х7,64	168
2,80х7,50	3,39х8,04	178
2,80х8,00	3,39х8,54	191
3,00х5,00	3,55х5,52	123
3,00х5,60	3,55х6,12	140
З,00х7,10	З,58х7,64	181
3,00х8,00	3,61х8,54	205
3,15х6,30	3,73х6,84	167
3,15х7,10	3,73х7,64	190
3,15х7,50	3,76х8,04	202
3,15х8,00	3,76х8,54	216
3,35х7,10	3,93х7,64	203
3,53х6,30	4,11х6,84	208
3,55х6,70	4,13х7,24	203,8

Кабели силовые с бумажно-пропитанной изоляцией	Кабели силовые с изоляцией из сшитого полиэтилена
Кабели силовые с пластмассовой изоляцией	Кабели силовые с этиленпропиленовой изоляцией
Кабели с резиновой изоляцией	Кабели контрольные
Кабели пожаробезопасные	Кабели шахтные и экскаваторные
Кабели судовые	Кабели для подвижного состава электротранспорта
Оптические малогабаритные кабели для городских сетей	Кабели и провода связи
Оптические кабели для магистральных сетей связи	Кабели радиочастотные
Оптические кабели для прокладки по опорам ЛЭП	Кабели геофизические
Кабели управления	Кабели для сигнализации и блокировки
Кабели и провода монтажные	Провода неизолированные
Провода самонесущие изолированные	Провода силовые
Провода обмоточные	Кабели для нефтенасосов
Кабели для аэродромных огней	Кабели и провода авиакосмические
Провода автотракторные	Провода антикоррозийные
Провода для промышленных взрывных работ	Кабели и провода термоэлектродные
Провода нагревательные	Провода контактные
Кабели огнестойкие для систем противопожарной защиты	Кабели для промышленной сети ProfiBus-DP
Огнестойкие кабели промышленного интерфейса	Кабели для сигнализации, управления и передачи данных

Температура окружающей среды, нижний предел, °C:	-60
Температурный индекс, °С:	155
