ПЭТД-2-155 |

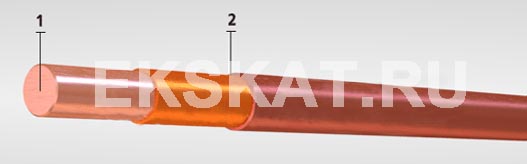

Элементы конструкции
- Медная проволока: 0,080-1,50
- изоляция из 2 слоев: полиэфирного и полиамидимидного лака (тип 2)
Область применения
Провод применяется для изготовления обмоток температурного класса «F»: силовых двигателей широкого применения, двигателей для домашних электроприборов и электроинструментов, генераторов, сухих трансформаторов, измерительных приборов, катушек и реле. Механическая прочность изоляции позволяет использовать его при автоматической намотке. Провод устойчив к растворителям.
Ресурс работы провода – 20000 часов.
Гарантийный срок хранения – 1 год со дня изготовления.
| Номинальный диаметр проволоки, мм | Расчетная масса 1 км провода, в кг (Справочно, выписка из ТУ) |
| 0,063 | 0,0306 |
| 0,071 | 0,0384 |
| 0,08 | 0,0488 |
| 0,09 | 0,061 |
| 0,1 | 0,0755 |
| 0,112 | 0,093 |
| 0,125 | 0,1158 |
| 0,14 | 0,1448 |
| 0,16 | 0,1905 |
| 0,18 | 0,2388 |
| 0,2 | 0,2931 |
| 0,224 | 0,3693 |
| 0,25 | 0,458 |
| 0,28 | 0,5708 |
| 0,315 | 0,7185 |
| 0,355 | 0,9138 |
| 0,4 | 1,1514 |
| 0,45 | 1,4532 |
| 0,5 | 1,8073 |
| 0,56 | 2,2558 |
| 0,63 | 2,8508 |
| 0,71 | 3,5899 |
| 0,8 | 4,58 |
| 0,9 | 5,784 |
| 1 | 7,15 |
| 1,12 | 8,9822 |
| 1,25 | 11,1702 |
| 1,4 | 14,0074 |
| 1,6 | 18,2621 |
| 1,7 | 20,5999 |
| 1,8 | 23,1006 |
| 1,9 | 25,7211 |
| 2 | 28,4825 |
| 2.120 | 31,9833 |
| 2,24 | 35,687 |
| 2,36 | 39,591 |
| 2,5 | 44,9693 |
| 2,65 | 49,8862 |
| 2,8 | 55,6351 |
| 3 | 63,809 |
