ПЭТВСДТ-1

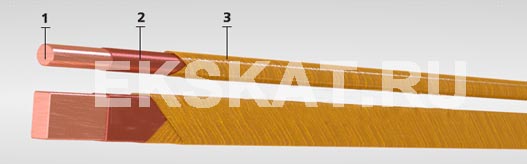

Элементы конструкции:
  1. Медная проволока:
    • диаметр от 0,85 до 3,00 мм,
    • размер стороны "а" от 0,90 до 4,50 мм и стороны "b" от 2,12 до 11,20 мм;
  2. Изоляция из высокопрочной эмали на основе полиэфира;
  3. Утонённая изоляция из двух слоёв стеклянных нитей с пропиткой эпоксидно-полиэфирным лаком.

Область применения:

Провод применяется для изготовления обмоток температурного класса "F". Повышенные электрические и механические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют их использовать в обмотках вращающихся электрических машин, тяговых двигателей и сухих трансформаторов, подверженных длительным перегрузкам в процессе эксплуатации. Покрытие из эпоксидного лака повышает совместимость пропиточных составов с электроизоляционными материалами, используемыми в проводе. Гарантийный срок хранения - 6 месяцев.

Примечание: допускается изготовление других размеров по согласованию с потребителем.

Температура окружающей среды, нижний предел, °C: -60
Механич. прочность изоляции, число ходов иглы, средн./миним.: 300/200
Пробивное напряжение, В: 1000
Температурный индекс, °С: 155

Размер
проволоки,
мм
Макс. размер
провода,
мм
Масса
провода,
кг/км
Размер
проволоки,
мм
Макс. размер
провода,
мм
Масса
провода,
кг/км

1,00x2,12 1,48x2,47 19 1,00x2,80 1,48x3,15 25,4
1,00x2,24 1,48x2,59 20,1 1,00x3,00 1,48x3,35 27,3
1,00x2,36 1,48x2,71 21,3 1,00x3,15 1,48x3,50 28,8
1,00x2,50 1,48x2,85 22,6 1,00x3,35 1,50x3,70 30,7
1,00x2,65 1,48x3,00 24 1,00x3,55 1,50x3,90 32,6
1,00x3,75 1,50x4,10 34,5 1,18x2,24 1,66x2,59 23,8
1,00x4,00 1,50x4,35 36,8 1,18x2,50 1,66x2,85 26,7
1,00x4,25 1,50x4,60 39,2 1,18x2,80 1,66x3,15 30
1,00x4,50 1,50x4,85 41,6 1,18x3,15 1,66x3,50 33,9
1,00x4,75 1,50x5,10 44 1,18x3,55 1,68x3,90 38,4
1,00x5,00 1,50x5,35 46,3 1,18x4,00 1,68x4,35 43,3
1,00x5,30 1,50x5,65 49,2 1,18x4,50 1,68x4,85 48,9
1,00x5,60 1,50x5,95 52 1,18x5,00 1,68x5,35 54,4
1,00x6,00 1,50x6,35 55,8 1,18x5,60 1,68x5,95 61,1
1,00x6,30 1,50x6,67 58,7 1,18x6,30 1,68x6,67 68,9
1,00x6,70 1,50x7,05 62,5 1,18x7,10 1,68x7,45 77,7
1,00x7,10 1,50x7,45 66,3 1,18x8,00 1,68x8,37 87,7
1,00x7,50 1,50x7,87 70,1 1,25x2,12 1,73x2,47 23,8
1,00x8,00 1,50x8,37 74,8 1,25x2,24 1,73x2,59 25,2
1,06x2,24 1,54x2,59 21,4 1,25x2,36 1,73x2,71 26,7
1,06x2,50 1,54x2,85 24 1,25x2,50 1,73x2,85 28,3
1,06x2,80 1,54x3,15 27 1,25x2,65 1,73x3,00 30,1
1,06x3,15 1,54x3,50 30,5 1,25x2,80 1,73x3,15 31,8
1,06x3,55 1,54x3,90 34,5 1,25x3,00 1,73x3,35 34,2
1,06x4,00 1,54x4,35 39 1,25x3,15 1,73x3,50 35,9
1,06x4,50 1,54x4,85 44 1,25x3,35 1,75x3,70 38,3
1,06x5,00 1,54x5,35 49 1,25x3,55 1,75x3,90 40,6
1,06x5,60 1,54x5,95 55,1 1,25x3,75 1,75x4,10 42,9
1,06x6,30 1,59x6,67 62,1 1,25x4,00 1,75x4,35 45,9
1,06x7,10 1,59x7,45 70,1 1,25x4,25 1,75x4,60 48,8
1,06x8,00 1,59x8,37 79,1 1,25x4,50 1,75x4,85 51,7
1,12x2,12 1,60x2,47 21,3 1,25x4,75 1,75x5,10 54,7
1,12x2,24 1,60x2,59 22,6 1,25x5,00 1,75x5,35 57,6
1,12x2,36 1,60x2,71 23,8 1,25x5,30 1,75x5,65 61,1
1,12x2,50 1,60x2,85 25,3 1,25x5,60 1,75x5,95 64,6
1,12x2,65 1,60x3,00 26,9 1,25x6,00 1,75x6,35 69,3
1,12x2,80 1,60x3,15 28,5 1,25x6,30 1,75x6,67 72,8
1,12x3,00 1,60x3,35 30,6 1,25x6,70 1,75x7,05 77,5
1,12x3,15 1,60x3,50 32,2 1,25x7,10 1,75x7,45 82,2
1,12x3,35 1,60x3,70 34,3 1,25x7,50 1,75x7,87 86,9
1,12x3,55 1,60x3,90 36,4 1,25x8,00 1,75x8,37 92,8
1,12x3,75 1,60x4,10 38,5 1,25x8,50 1,75x8,87 98,6
1,12x4,00 1,60x4,35 41,2 1,32x2,24 1,80x2,59 26,7
1,12x4,25 1,60x4,60 43,8 1,32x2,50 1,80x2,85 29,9
1,12x4,50 1,60x4,85 46,5 1,32x2,80 1,80x3,15 33,6
1,12x4,75 1,62x5,10 49,1 1,32x3,15 1,80x3,50 37,9
1,12x5,00 1,62x5,35 51,7 1,32x3,55 1,82x3,90 42,9
1,12x5,30 1,62x5,65 54,9 1,32x4,00 1,82x4,35 48,4
1,12x5,60 1,62x5,95 58,1 1,32x4,50 1,82x4,85 54,6
1,12x6,00 1,62x6,35 62,3 1,32x5,00 1,82x5,35 60,7
1,12x6,30 1,62x6,67 65,5 1,32x5,60 1,82x5,95 68,2
1,12x6,70 1,62x7,05 69,7 1,32x6,30 1,82x6,67 76,8
1,12x7,10 1,62x7,45 73,9 1,32x7,10 1,82x7,45 86,7
1,12x7,50 1,62x7,87 78,1 1,32x8,00 1,82x8,37 97,8
1,12x8,00 1,62x8,37 83,4 1,40x2,12 1,88x2,47 26,8
1,12x8,50 1,62x8,87 88,7 1,40x2,24 1,88x2,59 28,3
1,40x2,36 1,88x2,71 29,9 1,60x4,50 2,10x4,85 65,9
1,40x2,50 1,88x2,85 31,7 1,60x4,75 2,10x5,10 69,7
1,40x2,65 1,88x3,00 33,7 1,60x5,00 2,10x5,35 73,4
1,40x2,80 1,88x3,15 35,6 1,60x5,30 2,10x5,65 77,8
1,40x3,00 1,88x3,35 38,2 1,60x5,60 2,10x5,95 82,3
1,40x3,15 1,88x3,50 40,2 1,60x6,00 2,10x6,35 88,2
1,40x3,35 1,90x3,70 42,8 1,60x6,30 2,10x6,67 92,6
1,40x3,55 1,90x3,90 45,4 1,60x6,70 2,10x7,05 98,6
1,40x3,75 1,90x4,10 48 1,60x7,10 2,10x7,45 104,5
1,40x4,00 1,90x4,35 51,3 1,60x7,50 2,10x7,87 110,4
1,40x4,25 1,90x4,60 54,6 1,60x8,00 2,10x8,37 117,9
1,40x4,50 1,90x4,85 57,8 1,60x8,50 2,10x8,87 125,3
1,40x4,75 1,90x5,10 61,3 1,60x9,00 2,10x9,37 132,7
1,40x5,00 1,90x5,35 64,4 1,60x9,50 2,10x9,87 140,1
1,40x5,30 1,90x5,65 68,3 1,60x10,0 2,10x10,37 147,5
1,40x5,60 1,90x5,95 72,2 1,70x2,50 2,18x2,85 37,4
1,40x6,00 1,90x6,35 77,4 1,70x2,80 2,18x3,15 42,1
1,40x6,30 1,90x6,67 81,3 1,70x3,15 2,18x3,50 47,6
1,40x6,70 1,90x7,05 86,5 1,70x3,55 2,20x3,90 53,9
1,40x7,10 1,90x7,45 91,8 1,70x4,00 2,20x4,35 61
1,40x7,50 1,90x7,87 97 1,70x4,50 2,20x4,85 68,8
1,40x8,00 1,90x8,37 103,5 1,70x5,00 2,20x5,35 76,7
1,40x8,50 1,90x8,87 110 1,70x5,60 2,20x5,95 86,1
1,40x9,00 1,90x9,37 116,6 1,70x6,30 2,20x6,67 97,1
1,40x9,50 1,90x9,87 123,1 1,70x7,10 2,20x7,45 109,7
1,40x10,0 1,90x10,37 129,6 1,70x8,00 2,20x8,37 123,8
1,50x2,24 1,98x2,59 30,4 1,70x9,00 2,20x9,37 139,6
1,50x2,50 1,98x2,85 34 1,70x10,0 2,20x10,37 155,3
1,50x2,80 1,98x3,15 38,2 1,80x2,50 2,28x2,85 39,7
1,50x3,15 1,98x3,50 43,1 1,80x2,65 2,28x3,00 42,2
1,50x3,55 1,98x3,90 48,6 1,80x2,80 2,28x3,15 44,7
1,50x4,00 1,98x4,35 54,9 1,80x3,00 2,28x3,35 48
1,50x4,50 1,98x4,85 61,9 1,80x3,15 2,28x3,50 50,5
1,50x5,00 1,98x5,35 68,9 1,80x3,35 2,30x3,70 53,8
1,50x5,60 1,98x5,95 77,2 1,80x3,55 2,30x3,90 57,1
1,50x6,30 1,98x6,67 87 1,80x3,75 2,30x4,10 60,4
1,50x7,10 1,98x7,45 98,1 1,80x4,00 2,30x4,35 64,6
1,50x8,00 1,98x8,37 110,7 1,80x4,25 2,30x4,60 68,7
1,50x9,00 1,98x9,37 124,6 1,80x4,50 2,30x4,85 72,9
1,50x10,0 1,98x10,37 138,6 1,80x4,75 2,30x5,10 77
1,60x2,24 2,08x2,59 32,4 1,80x5,00 2,30x5,35 81,2
1,60x2,36 2,08x2,71 34,2 1,80x5,30 2,30x5,65 86,2
1,60x2,50 2,08x2,85 36,3 1,80x5,60 2,30x5,95 91,2
1,60x2,65 2,08x3,00 38,5 1,80x6,00 2,30x6,35 97,8
1,60x2,80 2,08x3,15 40,7 1,80x6,30 2,30x6,67 102,8
1,60x3,00 2,08x3,35 43,7 1,80x6,70 2,30x7,05 109,4
1,60x3,15 2,08x3,50 45,9 1,80x7,10 2,30x7,45 116,1
1,60x3,35 2,10x3,70 48,9 1,80x7,50 2,30x7,87 122,7
1,60x3,55 2,10x3,90 51,9 1,80x8,00 2,30x8,37 131
1,60x3,75 2,10x4,10 54,8 1,80x8,50 2,30x8,87 139,3
1,60x4,00 2,10x4,35 58,5 1,80x9,00 2,30x9,37 147,6
1,60x4,25 2,10x4,60 62,2 1,80x9,50 2,30x9,87 155,9
1,80x10,0 2,30x10,37 164,2 2,24x4,00 2,74x4,40 80,5
1,90x2,80 2,38x3,15 47,2 2,24x4,25 2,74x4,65 85,6
1,90x3,15 2,38x3,50 53,3 2,24x4,50 2,74x4,90 90,8
1,90x3,55 2,40x3,90 60,3 2,24x4,75 2,74x5,15 95,9
1,90x4,00 2,40x4,35 68,2 2,24x5,00 2,74x5,40 101
1,90x4,50 2,40x4,85 77 2,24x5,30 2,74x5,70 107,2
1,90x5,00 2,40x5,35 85,7 2,24x5,60 2,74x6,00 113,4
1,90x5,60 2,40x5,95 96,2 2,24x6,00 2,74x6,40 121,6
1,90x6,30 2,40x6,67 108,4 2,24x6,30 2,74x6,72 127,7
1,90x7,10 2,40x7,45 122,4 2,24x6,70 2,74x7,12 135,9
1,90x7,50 2,40x7,87 129,4 2,24x7,10 2,74x7,52 144,1
1,90x8,00 2,40x8,37 138,2 2,24x7,50 2,74x7,92 152,3
1,90x9,00 2,40x9,37 155,7 2,24x8,00 2,74x8,42 162,6
1,90x10,0 2,40x10,37 173,2 2,24x8,50 2,74x8,92 172,9
2,00x2,80 2,48x3,15 49,8 2,24x9,00 2,74x9,42 183,1
2,00x3,00 2,48x3,35 53,4 2,24x9,50 2,74x9,92 193,4
2,00x3,15 2,48x3,50 56,2 2,24x10,0 2,74x10,42 203,6
2,00x3,35 2,50x3,70 59,9 2,36x3,55 2,86x3,90 73,7
2,00x3,55 2,50x3,90 63,5 2,36x4,00 2,86x4,40 83,4
2,00x3,75 2,50x4,10 67,2 2,36x4,50 2,86x4,90 94,2
2,00x4,00 2,50x4,35 71,8 2,36x5,00 2,86x5,40 105
2,00x4,25 2,50x4,60 76,4 2,36x5,60 2,86x6,00 117,9
2,00x4,50 2,50x4,85 81 2,36x6,30 2,86x6,72 133
2,00x4,75 2,50x5,10 85,6 2,36x7,10 2,86x7,52 150,3
2,00x5,00 2,50x5,35 90,2 2,36x8,00 2,86x8,42 169,7
2,00x5,30 2,50x5,65 95,7 2,36x9,00 2,86x9,42 191,3
2,00x5,60 2,50x5,95 101,2 2,50x3,55 3,00x3,90 78,2
2,00x6,00 2,50x6,35 108,6 2,50x3,75 3,00x4,10 82,7
2,00x6,30 2,50x6,67 114,1 2,50x4,00 3,00x4,40 88,5
2,00x6,70 2,50x7,05 121,5 2,50x4,25 3,00x4,65 94,2
2,00x7,10 2,50x7,45 128,8 2,50x4,50 3,00x4,90 99,9
2,00x7,50 2,50x7,87 136,2 2,50x4,75 3,00x5,15 105,6
2,00x8,00 2,50x8,37 145,4 2,50x5,00 3,00x5,40 111,3
2,00x8,50 2,50x8,87 154,6 2,50x5,30 3,00x5,70 118,1
2,00x9,00 2,50x9,37 163,8 2,50x5,60 3,00x6,00 125
2,00x9,50 2,50x9,87 172,9 2,50x6,00 3,00x6,40 134,1
2,00x10,0 2,50x10,37 182,2 2,50x6,30 3,00x6,72 141
2,12x3,15 2,60x3,50 59,6 2,50x6,70 3,00x7,12 150,1
2,12x3,55 2,62x3,90 67,4 2,50x7,10 3,00x7,52 159,2
2,12x4,00 2,62x4,40 76,2 2,50x7,50 3,00x7,92 168,4
2,12x4,50 2,62x4,90 85,9 2,50x8,00 3,00x8,42 179,8
2,12x5,00 2,62x5,40 95,6 2,50x8,50 3,00x8,92 191,2
2,12x5,60 2,62x6,00 107,3 2,50x9,00 3,00x9,42 202,6
2,12x6,30 2,62x6,72 120,9 2,50x9,50 3,00x9,92 214
2,12x7,10 2,62x7,52 136,5 2,65x4,00 3,15x4,40 93,9
2,12x8,00 2,62x8,42 154 2,65x4,50 3,15x4,90 106
2,12x9,00 2,62x9,42 173,4 2,65x5,00 3,15x5,40 118
2,12x10,0 2,62x10,42 192,9 2,65x5,60 3,15x6,00 132,5
2,24x3,15 2,72x3,50 63,1 2,65x6,30 3,15x6,72 149,5
2,24x3,35 2,74x3,70 67,2 2,65x7,10 3,15x7,52 168,8
2,24x3,55 2,74x3,90 71,3 2,65x8,00 3,15x8,42 190,5
2,24x3,75 2,74x4,10 75,4 2,80x4,00 3,30x4,40 99,3
2,80x4,25 3,30x4,65 105,7 3,15x5,60 3,67x6,00 157,7
2,80x4,50 3,30x4,90 112,1 3,15x6,00 3,67x6,40 169,2
2,80x4,75 3,30x5,15 118,4 3,15x6,30 3,67x6,72 177,8
2,80x5,00 3,30x5,40 124,8 3,15x6,70 3,67x7,12 189,2
2,80x5,30 3,30x5,70 132,4 3,15x7,10 3,67x7,52 200,7
2,80x5,60 3,30x6,00 140,1 3,15x7,50 3,67x7,92 212,1
2,80x6,00 3,30x6,40 150,3 3,15x8,00 3,67x8,42 226,4
2,80x6,30 3,30x6,72 157,9 3,35x5,00 3,87x5,40 149,6
2,80x6,70 3,30x7,12 168,1 3,35x5,60 3,87x6,00 167,8
2,80x7,10 3,30x7,52 178,3 3,35x6,30 3,87x6,72 189,1
2,80x7,50 3,30x7,92 188,5 3,35x7,10 3,87x7,52 213,4
2,80x8,00 3,30x8,42 201,3 3,55x5,00 4,07x5,40 158,6
2,80x8,50 3,30x8,92 214 3,55x5,30 4,07x5,70 168,2
3,00x4,50 3,52x4,90 120,2 3,55x5,60 4,07x6,00 177,9
3,00x5,00 3,52x5,40 133,8 3,55x6,00 4,07x6,40 190,8
3,00x5,60 3,52x6,00 150,2 3,55x6,30 4,07x6,72 200,4
3,00x6,30 3,52x6,72 169,3 3,55x6,70 4,07x7,12 213,3
3,00x7,10 3,52x7,52 191,1 3,55x7,10 4,07x7,52 226,1
3,00x8,00 3,52x8,42 215,6 3,55x8,00 4,07x8,42 255,1
3,15x4,50 3,67x4,90 126,3 3,75x5,60 4,27x6,00 185,6
3,15x4,75 3,67x5,15 133,4 4,00x5,60 4,52x6,00 198,2
3,15x5,00 3,67x5,40 140,6 4,00x7,50 4,52x7,87 266,9
3,15x5,30 3,67x5,70 149,2
