ПСДКТ

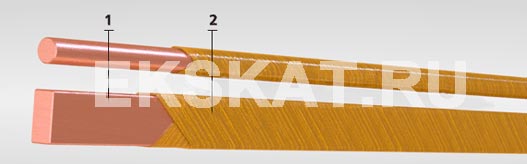

Элементы конструкции:
  1. Медная проволока:
    • диаметр от 1,00 до 5,20 мм,
    • размер стороны “а” от 0,90 до 5,60 мм мм и стороны “b” от 2,12 до 12,50 мм;
  2. Утонённая изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным кремнийорганическим лаком.

Область применения:

Провод применяется для изготовления обмоток температурного класса 200: трансформаторов, гидрогенераторов и электродвигателей. Благодаря термическим свойствам провод используется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе эксплуатации.

Ресурс работы проводов - 20 000 часов. Примечание: допускается изготовление других размеров по согласованию с потребителем.

Гарантийный срок хранения проводов - 18 месяцев.

Провод является аналогом проводов изготавливаемых согласно МЭК 60317-33 и МЭК 60317-50.

 Относительное удлинение, [%]

 диаметр 1,7 мм

1,3

 диаметр св. 1,7 до 4 мм

 20,0

 диаметр св. 4 до 8 мм

 25,0

 прямоугольные провода сечением до 30 кв.мм

 25,0

 прямоугольные провода сечением св. 30 кв.мм

 26,0



 Эластичность, диаметр стержня, [мм]

 диаметр от 1,7 до 2,5 мм

 60

 диаметр св. 2,5 мм

 100

Температура окружающей среды, нижний предел, °C: -60
Температурный индекс, °С: 200

Размер
проволоки,
мм
Макс. размер
провода,
мм
Масса
провода,
кг/км
1 1,22 7,52
1,06 1,28 8,42
1,08 1,3 9,63
1,12 1,34 9,36
1,18 1,4 10,3
1,25 1,47 11,6
1,32 1,54 12,9
1,4 1,62 14,4
1,45 1,67 15,33
1,5 1,72 16,5
1,56 1,78 17,67
1,6 1,85 18,7
1,7 1,95 21,1
1,8 2,05 23,6
1,9 2,15 26,2
2 2,29 28,9
2,12 2,37 32,9
2,24 2,5 35,9
2,36 2,62 39,8
2,44 2,7 43,2
2,5 2,76 44,7
2,65 2,94 50,3
2,8 3,09 55,8
3 3,3 64,3
3,15 3,45 70,6
3,28 3,58 77,29
3,35 3,65 79,7
3,55 3,85 89,4
3,75 4,05 99,7
4 4,33 113
4,1 4,41 120,05
4,5 4,81 143
4,75 5,06 159
5 5,32 176
5,2 5,52 193
0,90х2,12 1,18х2,37 16,8
0,90х2,24 1,18х2,49 17,8
0,90х2,36 1,18х2,61 18,8
0,90х2,50 1,18х2,75 20
0,90х2,65 1,20х2,90 21,3
0,90х2,80 1,20х3,05 22,6
0,90х3,00 1,20х3,26 24,3
0,95х2,24 1,23х2,49 18,6
0,95х2,50 1,23х2,75 21
0,95х2,80 1,23х3,05 23,7
1,00х2,12 1,00х2,37 18,3
1,00х2,24 1,28х2,49 19,5
1,00х2,36 1,28х2,61 20,6
1,00х2,50 1,28х2,75 21,9
1,00х2,65 1,28х2,90 23,3
1,00х2,80 1,30х3,05 24,7
1,00х3,00 1,30х3,26 26,6
1,00х3,15 1,30х3,41 28
1,00х3,35 1,30х3,62 29,9
1,00х3,55 1,30х3,82 31,8
1,00х3,75 1,30х4,02 33,6
1,00х4,00 1,30х4,27 36
1,00х4,25 1,30х4,52 38,3
1,00х4,50 1,30х4,77 40,7
1,00х4,75 1,30х5,02 43
1,00х5,00 1,30х5,27 45,4
1,00х5,30 1,30х5,57 48,2
1,00х5,60 1,30х5,87 51
1,00х6,00 1,32х6,27 54,7
1,00х6,30 1,32х6,57 57,6
1,00х6,70 1,32х6,99 61,3
1,00х7,10 1,32х7,39 65,1
1,00х7,50 1,34х7,79 68,8
1,00х8,00 1,34х8,29 73,5
1,06х2,24 1,34х2,49 20,7
1,06х2,50 1,34х2,75 23,3
1,06х2,80 1,36х3,05 26,3
1,06х3,15 1,36х3,41 29,7
1,06х3,55 1,36х3,82 33,7
1,06х4,00 1,36х4,27 38,1
1,06х4,50 1,36х4,77 43,1
1,06х5,00 1,36х5,27 48,1
1,06х5,60 1,36х5,87 54
1,06х6,30 1,38х6,57 60,9
1,06х7,10 1,38х7,39 68,9
1,06х8,00 1,40х8,29 77,8
1,12х2,12 1,40х2,37 20,7
1,12х2,24 1,40х2,49 21,9
1,12х2,36 1,40х2,61 23,2
1,12х2,50 1,40х2,75 24,6
1,12х2,65 1,42х2,90 26,2
1,12х2,80 1,42х3,05 27,8
1,12х3,00 1,42х3,26 29,9
1,12х3,15 1,42х3,41 31,4
1,12х3,35 1,42х3,62 33,5
1,12х3,55 1,42х3,82 35,6
1,12х3,75 1,42х4,02 37,7
1,12х4,00 1,42х4,27 40,3
1,12х4,25 1,42х4,52 42,9
1,12х4,50 1,42х4,77 45,5
1,12х4,75 1,42х5,02 48,1
1,12х5,00 1,42х5,27 50,8
1,12х5,30 1,42х5,57 53,9
1,12х5,60 1,42х5,87 57
1,12х6,00 1,44х6,27 61,2
1,12х6,30 1,44х6,57 64,3
1,12х6,70 1,44х6,99 68,5
1,12х7,10 1,44х7,39 72,7
1,12х7,50 1,46х7,79 76,9
1,12х8,00 1,46х8,29 82,1
1,12х8,50 1,46х8,79 87,3
1,18х2,24 1,46х2,49 23,2
1,18х2,50 1,46х2,75 26
1,18х2,80 1,48х3,05 29,3
1,18х3,15 1,48х3,41 33,1
1,18х3,55 1,48х3,82 37,5
1,18х4,00 1,48х4,27 42,5
1,18х4,50 1,48х4,77 48
1,18х5,00 1,48х5,27 53,5
1,18х5,60 1,48х5,87 60
1,18х6,30 1,50х6,57 67,7
1,18х7,10 1,50х7,39 76,5
1,18х8,00 1,52х8,29 86,4
1,25х2,12 1,54х2,37 23,2
1,25х2,24 1,54х2,49 24,6
1,25х2,36 1,54х2,61 26
1,25х2,50 1,54х2,75 27,6
1,25х2,65 1,56х2,90 29,3
1,25х2,80 1,56х3,05 31,1
1,25х3,00 1,56х3,26 33,4
1,25х3,15 1,56х3,41 35,1
1,25х3,35 1,56х3,62 37,5
1,25х3,55 1,56х3,82 39,8
1,25х3,75 1,56х4,02 42,1
1,25х4,00 1,56х4,27 45
1,25х4,25 1,56х4,52 47,9
1,25х4,50 1,56х4,77 50,8
1,25х4,75, 1,56х5,02, 53,7
1,25х5,00 1,56х5,27 56,6
1,25х5,30 1,56х5,57 60,1
1,25х5,60 1,56х5,87 63,6
1,25х6,00 1,58х6,27 68,2
1,25х6,30 1,58х6,57 71,7
1,25х6,70 1,58х6,99 76,3
1,25х7,10 1,58х7,39 81
1,25х7,50 1,60х7,79 85,6
1,25х8,00 1,60х8,29 91,4
1,25х8,50 1,60х8,79 97,2
1,32х2,24 1,61х2,49 26
1,32х2,50 1,61х2,75 29,2
1,32х2,80 1,63х3,05 32,9
1,32х3,15 1,63х3,41 37,1
1,32х3,55 1,63х3,82 42
1,32х4,00 1,63х4,27 47,5
1,32х4,50 1,63х4,77 53,6
1,32х5,00 1,63х5,27 89,7
1,32х5,60 1,63х5,87 67,1
1,32х6,30 1,65х6,57 75,6
1,32х7,10 1,65х7,39 85,4
1,32х8,00 1,67х8,29 96,5
1,40х2,12 1,69х2,37 26,1
1,40х2,24 1,69х2,49 27,6
1,40х2,36 1,69х2,61 29,2
1,40х2,50 1,69х2,75 31
1,40х2,65 1,71х2,90 32,9
1,40х2,80 1,71х3,05 34,9
1,40х3,00 1,71х3,26 37,5
1,40х3,15 1,71х3,41 39,4
1,40х3,35 1,71х3,62 42
1,40х3,55 1,71х3,82 44,6
1,40х3,75 1,71х4,02 47,2
1,40х4,00 1,71х4,27 50,4
1,40х4,25 1,71х4,52 53,6
1,40х4,50 1,71х4,77 56,9
1,40х4,75 1,71х5,02 60,1
1,40х5,00 1,71х5,27 63,3
1,40х5,30 1,71х5,57 61,2
1,40х5,60 1,71х5,87 71,1
1,40х6,00 1,73х6,27 76,3
1,40х6,30 1,73х6,57 80,2
1,40х6,70 1,73х6,99 85,3
1,40х7,10 1,73х7,39 90,5
1,40х7,50 1,75х7,79 95,7
1,40х8,00 1,75х8,29 102
1,40х8,50 1,75х8,79 109
1,40х9,00 1,75х9,29 115
1,40х9,50 1,75х9,79 122
1,40х10,00 1,75х10,29 128
1,40х10,60 1,75х10,89 135,8
1,50х2,24 1,79х2,49 29,7
1,50х2,50 1,79х2,75 33,3
1,50х2,80 1,81х3,05 37,4
1,50х3,15 1,81х3,41 42,3
1,50х3,55 1,81х3,82 47,8
1,50х4,00 1,81х4,27 54
1,50х4,50 1,81х4,77 60,9
1,50х5,00 1,81х5,27 67,8
1,50х5,60 1,81х5,87 76,1
1,50х6,30 1,83х6,57 85,8
1,50х7,10 1,83х7,39 96,9
1,50х8,00 1,85х8,29 109
1,50х9,00 1,85х9,29 123
1,50х10,00 1,85х10,29 137
1,60х2,24 1,89х2,49 31,7
1,60х2,36 1,89х2,61 33,5
1,60х2,50 1,89х2,75 35,5
1,60x2,65 1,91x2,90 37,8
1,60х2,80 1,91х3,05 40
1,60х3,00 1,91х3,26 42,9
1,60х3,15 1,91х3,41 45,1
1,60х3,35 1,91х3,62 48
1,60х3,55 1,91х3,82 51
1,60х3,75 1,91х4,02 53,9
1,60х4,00 1,91х4,27 57,6
1,60х4,25 1,91х4,52 61,3
1,60х4,50 1,91х4,77 65
1,60х4,75 1,91х5,02 68,6
1,60х5,00 1,91х5,27 72,3
1,60х5,30 1,91х5,57 76,7
1,60х5,60 1,91х5,87 81,2
1,60х6,00 1,93х6,27 87
1,60х6,30 1,93х6,57 91,5
1,60х6,70 1,93х6,99 97,4
1,60х7,10 1,93х7,39 103
1,60х7,50 1,95х7,79 109
1,60х8,00 1,95х8,29 116
1,60х8,50 1,95х8,79 124
1,60х9,00 1,95х9,29 131
1,60х9,50 1,95х9,79 139
1,60х10,00 1,95х10,29 146
1,70х2,50 1,99х2,75 36,4
1,70х2,80 2,01х3,05 41,1
1,70х3,15 2,01х3,41 46,6
1,70х3,55 2,01х3,82 52,8
1,70х4,00 2,01х4,27 59,8
1,70х4,50 2,01х4,77 67,6
1,70х5,00 2,01х5,27 75,4
1,70х5,60 2,01х5,87 84,8
1,70х6,30 2,03х6,57 95,8
1,70х7,10 2,03х7,39 108
1,70х8,00 2,05х8,29 122
1,70х9,00 2,05х9,29 138
1,70х10,0 2,05х10,0 154
1,80х2,50 2,09х2,75 38,7
1,80х2,65 2,11х2,90 41,2
1,80х2,80 2,11х3,05 43,7
1,80х3,00 2,11х3,26 47
1,80х3,15 2,11х3,41 49,4
1,80х3,35 2,11х3,62 52,7
1,80х3,55 2,11х3,82 56
1,80х3,75 2,11х4,02 59,3
1,80х4,00 2,11х4,27 63,4
1,80х4,25 2,11х4,52 67,6
1,80х4,50 2,11х4,77 71,7
1,80х4,75 2,11х5,02 75,8
1,80х5,00 2,11х5,27 79,9
1,80х5,30 2,11х5,57 64,9
1,80х5,60 2,11х5,87 89,8
1,80х6,00 2,13х6,27 96,5
1,80х6,30 2,13х6,57 101
1,80х6,70 2,13х6,99 108
1,80х7,10 2,13х7,39 115
1,80х7,50 2,15х7,79 121
1,80х8,00 2,15х8,29 129
1,80х8,50 2,15х8,79 138
1,80х9,00 2,15х9,29 146
1,80х9,50 2,15х9,79 154
1,80х10,00 2,15х10,29 162
1,80х10,60 2,15х10,89 169
1,90х2,80 2,21х3,05 46,2
1,90х3,15 2,21х3,41 52,3
1,90х3,55 2,21х3,82 59,2
1,90х4,00 2,21х4,27 67
1,90х4,50 2,21х4,77 75,7
1,90х5,00 2,21х5,27 84,4
1,90х5,60 2,21х5,87 94,9
1,90х6,30 2,23х6,57 107
1,90х7,10 2,23х7,39 121
1,90х8,00 2,25х8,29 137
1,90х9,00 2,25х9,29 154
1,90х10,00 2,25х10,29 171
2,00х2,80 2,31х3,05 48,7
2,00х3,00 2,31х3,26 52,4
2,00х3,15 2,31х3,41 55,1
2,00х3,35 2,31х3,62 56,8
2,00х3,55 2,31х3,82 62,4
2,00х3,75 2,31х4,02 66,1
2,00х4,00 2,31х4,27 70,7
2,00х4,25 2,31х4,52 75,2
2,00х4,50 2,31х4,77 79,8
2,00х4,75 2,31х5,02 84,4
2,00х5,00 2,31х5,27 88,9
2,00х5,30 2,31х5,57 94,4
2,00х5,60 2,31х5,87 99,9
2,00х6,00 2,33х6,27 107
2,00х6,30 2,33х6,57 113
2,00х6,70 2,33х6,99 120
2,00х7,10 2,33х7,39 127
2,00х7,80 2,35х7,80 135
2,00х8,00 2,35х8,29 144
2,00х8,50 2,35х8,79 153
2,00х9,00 2,35х9,29 162
2,00х9,50 2,35х9,79 171
2,00х10,00 2,35х10,29 180
2,00х10,60 2,35х10,89 188
2,12х3,15 2,43х3,41 58,5
2,12х3,55 2,43х3,82 66,3
2,12х4,00 2,43х4,27 75
2,12х4,50 2,43х4,77 84,6
2,18х5,00 2,18х5,27 94,3
2,12х5,60 2,43х5,87 106
2,12х6,30 2,45х6,57 119
2,12х7,10 2,45х7,39 135
2,12х8,00 2,47х8,29 152
2,12х9,00 2,47х9,29 172
2,12х10,00 2,47х10,29 191
2,12х11,20 2,60х11,49 211
2,12х12,50 2,60х12,79 236
2,24х3,15 2,55х3,41 62
2,24х3,35 2,55х3,62 66
2,24х3,55 2,55х3,82 70,1
2,24х3,75 2,55х4,02 74,2
2,24х4,00 2,55х4,27 79,3
2,24х4,25 2,55х4,52 84,4
2,24х4,50 2,55х4,77 89,5
2,24х4,75 2,55х5,02 94,6
2,24х5,00 2,55х5,27 99,7
2,24х5,30 2,55х5,57 106
2,24х5,60 2,55х5,87 112
2,24x6,30 2,57x6,57 126
2,24x6,70 2,57x6,99 134
2,24х7,10 2,57х7,39 142
2,24х7,50 2,59х7,79 151
2,24х8,00 2,59х8,29 161
2,24х8,50 2,59х8,79 171
2,24х9,00 2,59х9,29 181
2,24х9,50 2,59х9,79 192
2,24х10,00 2,59х10,29 200
2,24х10,60 2,59х10,89 211
2,24х11,20 2,72х11,49 223
2,24х11,80 2,72х12,11 235
2,24xl2,50 2,72xl2,75 249
2,36х3,55 2,67х3,82 72,3
2,36х4,00 2,67х4,27 81,9
2,36х4,50 2,67х4,77 92,6
2,36х5,00 2,67х5,27 103
2,36x5,60 2,67x5,87 116
2,36х6,30 2,69х6,57 131
2,36х7,10 2,69х7,39 149
2,36х8,00 2,71х8,29 168
2,36х9,00 2,71х9,29 189
2,36х10,00 2,71х10,29 211
2,36х11,20 2,84х11,49 233
2,36х12,50 2,84х12,79 261
2,50х3,55 2,81х3,82 76,7
2,50х3,75 2,81х4,02 81,3
2,50х4,00 2,81х4,27 87
2,50х4,25 2,81х4,52 92,7
2,50х4,50 2,81х4,77 98,3
2,50х4,75 2,81х5,02 104
2,50х5,00 2,81х5,27 110
2,50х5,30 2,81х5,57 117
2,50х5,60 2,81х5,87 123
2,50х6,00 2,83х6,27 132
2,50х6,30 2,83х6,57 139
2,50х6,70 2,83х6,99 148
2,50х7,10 2,83х7,39 157
2,50х7,50 2,83х7,79 166
2,50х8,00 2,85х8,29 178
2,50х8,50 2,85х8,79 189
2,50х9,00 2,85х9,29 201
2,50х9,50 2,85х9,79 212
2,50х10,00 2,85х10,29 223
2,50х10,60 2,85х10,89 234
2,50х11,20 2,98х11,49 247
2,50х11,80 2,98х12,11 264
2,65х4,00 2,96х4,27 92,4
2,65х4,50 2,96х4,77 104
2,65х5,00 2,96х5,27 116
2,65х5,60 2,96х5,87 131
2,65х6,30 2,98х6,57 148
2,65х7,10 2,98х7,39 167
2,65х8,00 3,26х8,29 189
2,65х9,00 3,26х9,29 213
2,65х10,00 3,26х10,29 237
2,65х11,20 3,13х11,49 262
2,80х4,00 3,11х4,27 97,8
2,80х4,25 3,11х4,52 104
2,80х4,50 3,11х4,77 111
2,80х4,75 3,11х5,02 117
2,80х5,00 3,11х5,27 123
2,80х5,30 3,11х5,57 131
2,80х5,60 3,11х5,87 138
2,80х6,00 3,13х6,27 148
2,80х6,30 3,13х6,57 156
2,80х6,70 3,13х6,99 166
2,80х7, 10 3,13х7, 10 176
2,80х7,50 3,41х7,79 187
2,80х8,00 3,41х8,29 199
2,80х8,50 3,41х8,79 212
2,80х9,00 3,41х9,29 225
2,80х9,90 3,41х9,90 237
2,80х10,00 3,41х10,29 250
2,80х10,60 3,41х10,89 262
2,80х11,20 3,28х11,49 277
3,00х4,50 3,31х4,77 119
3,00х5,00 3,31х5,27 132
3,00х5,60 3,31х5,87 148
3,00х6,30 3,33х6,57 167
3,00х7,10 3,33х7,39 189
3,00х8,00 3,62х8,29 214
3,00х9,00 3,62х9,29 241
3,00х10,00 3,62х10,29 268
3,00х11,20 3,48х11,49 297
3,00х12,50 3,48х12,79 332
3,15х4,50 3,46х4,77 125
3,15х4,75 3,46х5,02 132
3,15х5,00 3,46х5,27 139
3,15х5,30 3,46х5,57 147
3,15х5,60 3,46х5,87 156
3,15х6,00 3,48х6,27 164
3,15х6,30 3,48х6,57 176
3,15х6,70 3,48х6,99 187
3,15х7,10 3,48х7,39 199
3,15х7,50 3,50х7,79 210
3,15х8,00 3,50х8,29 224
3,15х8,50 3,50х8,79 239
3,15х9,00 3,50х9,29 253
3,15х9,50 3,50х9,79 267
3,15х10,00 3,50х10,29 281
3,15х10,60 3,50х10,89 295
3,15х11,20 3,63х11,49 312
3,35х5,00 3,68х5,27 148
3,35х5,60 3,68х5,87 166
3,35х6,30 3,70х6,57 187
3,35х7,10 3,70х7,39 211
3,35х8,00 3,72х8,29 239
3,35х9,00 3,72х9,29 269
3,35х10,00 3,72х10,29 299
3,35х11,20 3,85х11,49 332
3,35х12,50 3,85х12,79 371
3,55х5,00 3,88х5,27 157
3,55х5,30 3,88х5,57 166
3,55х5,60 3,88х5,87 176
3,55х6,00 3,90х6,27 189
3,55х6,30 3,90х6,57 199
3,55х6,70 3,90х6,99 211
3,55х7,10 3,90х7,39 224
3,55х7,50 3,92х7,79 253
3,55х8,00 3,92х8,29 253
3,55х8,50 3,92х8,79 269
3,55х9,00 3,92х9,29 285
3,55х9,50 3,92х9,79 301
3,55х10,00 3,92х10,29 317
3,55х10,60 3,92х10,89 333
3,55х11,20 4,05х11,49 352
3,75х5,60 4,08х5,87 183
3,75х6,30 4,10х6,57 207
3,75х7,10 4,10х7,39 234
3,75х8,00 4,12х8,29 265
3,75х9,00 4,12х9,29 298
3,75x10,00 4,12x10,29 332
3,75x11,20 4,52x11,49 369
3,75x12,50 4,52x12,79 413
4,00x5,60 4,33x5,95 196
4,00x6,00 4,35x6,35 210
4,00x6,30 4,35x6,65 221
4,00x6,70 4,35x7,07 235
4,00x7,10 4,35x7,47 250
4,00x7,50 4,37x7,87 264
4,00x8,00 4,37x8,37 282
4,00x8,50 4,37x8,87 300
4,00x9,00 4,37x9,37 318
4,00x9,50 4,37x9,87 336
4,00x10,00 4,37x10,37 354
4,00x10,60 4,37x10,95 376
4,00x11,20 4,50x11,57 394
4,25x6,30 4,60x6,65 235
4,25x7,10 4,60x7,47 266
4,25x8,00 4,62x8,37 300
4,25x9,00 4,62x9,37 339
4,25x10,00 4,62x10,37 377
4,25x11,20 4,75x11,57 422,2
4,50х6,30 4,85х6,65 250
4,50х6,70 4,85х7,07 265
4,50х7,10 4,85х7,47 282
4,50х7,50 4,87х7,87 298
4,50х8,00 4,87х8,37 318
4,50х8,50 4,87х8,87 338
4,50х9,00 4,87х9,37 359
4,50х9,50 4,87х9,87 379
4,50х10,00 4,87х10,37 399
4,50х10,60 4,87х10,95 420
4,50х11,20 5,00х11,57 447,7
4,75х7,10 5,10х7,47 298
4,75х8,00 5,12х8,37 336
4,75х9,00 5,12х9,37 379
4,75х10,00 5,12х10,37 422
4,75х11,20 5,25х11,57 472,2
5,00х7,10 5,35х7,47 313
5,00х7,50 5,37х7,87 331
5,00х8,00 5,37х8,37 35,1
5,00х8,50 5,37х8,87 376
5,00х9,00 5,37х9,37 399
5,00х9,50 5,37х9,87 421
5,00х10,00 5,37х10,37 444
5,00х10,60 5,37х10,95 467
5,00х11,20 5,50х11,57 497,7
5,30х8,00 5,67х8,37 376
5,30х9,00 5,67х9,37 423
5,30х10,00 5,67х10,37 470,6
5,60х8,00 5,97х8,37 397
5,60х8,50 5,97х8,87 422
