ПСЛДКТ

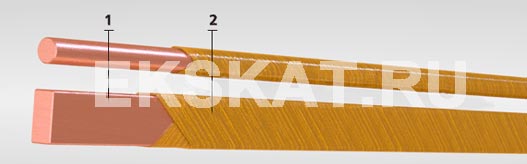

Элементы конструкции:
  1. Медная проволока:
    • диаметр от 1,00 до 5,20 мм,
    • размер стороны "а" от 0,90 до 5,60 мм и стороны "b" от 2,12 до 12,50 мм;
  2. Утонённая изоляция из двух слоёв стеклополиэфирных нитей, с подклейкой и пропиткой электроизоляционным кремнийорганическим лаком.

Область применения:

Провод применяется для изготовления обмоток температурного класса 200: двигателей, трансформаторов, генераторов, электросварочного оборудования и электрической пусковой аппаратуры. Благодаря термическим свойствам провод используется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе эксплуатации. Провод устойчив к воздействию механических нагрузок в процессе изготовления и эксплуатации оборудования.

Примечание: допускается изготовление других размеров по согласованию с потребителем.
Ресурс работы проводов 20 000 часов.
Гарантийный срок хранения проводов - 18 месяцев.
Провод является аналогом провода изготавливаемого согласно МЭК 60317-33 и МЭК 60317-50.

Температура окружающей среды, нижний предел, °C: -60
Температурный индекс, °С: 200

Размер
проволоки,
мм
Макс. размер
провода,
мм
Масса
провода,
кг/км
1 1,22 7,52
1,06 1,28 8,42
1,08 1,3 9,63
1,12 1,34 9,36
1,18 1,4 10,3
1,25 1,47 11,6
1,32 1,54 12,9
1,4 1,62 14,4
1,45 1,67 15,33
1,5 1,72 16,5
1,56 1,78 17,67
1,6 1,85 18,7
1,7 1,95 21,1
1,8 2,05 23,6
1,9 2,15 26,2
2 2,29 28,9
2,12 2,37 32,9
2,24 2,5 35,9
2,36 2,62 39,8
2,44 2,7 43,2
2,5 2,76 44,7
2,65 2,94 50,3
2,8 3,09 55,8
3 3,3 64,3
3,15 3,45 70,6
3,28 3,58 77,29
3,35 3,65 79,7
3,55 3,85 89,4
3,75 4,05 99,7
4 4,33 113
4,1 4,41 120,05
4,5 4,81 143
4,75 5,06 159
5 5,32 176
5,2 5,52 193
0,90х2,12 1,18х2,37 16,8
0,90х2,24 1,18х2,49 17,8
0,90х2,36 1,18х2,61 18,8
0,90х2,50 1,18х2,75 20
0,90х2,65 1,20х2,90 21,3
0,90х2,80 1,20х3,05 22,6
0,90х3,00 1,20х3,26 24,3
0,95х2,24 1,23х2,49 18,6
0,95х2,50 1,23х2,75 21
0,95х2,80 1,23х3,05 23,7
1,00х2,12 1,28х2,37 18,3
1,00х2,24 1,28х2,49 19,5
1,00х2,36 1,28х2,61 20,6
1,00х2,50 1,28х2,75 21,9
1,00х2,65 1,28х2,90 23,3
1,00х2,80 1,30х3,05 24,7
1,00х3,00 1,30х3,26 26,6
1,00х3,15 1,30х3,41 28
1,00х3,35 1,30х3,62 29,9
1,00х3,55 1,30х3,82 31,8
1,00х3,75 1,30х4,02 33,6
1,00х4,00 1,30х4,27 36
1,00х4,25 1,30х4,52 38,3
1,00х4,50 1,30х4,77 40,7
1,00х4,75 1,30х5,02 43
1,00х5,00 1,30х5,27 45,4
1,00х5,30 1,30х5,57 48,2
1,00х5,60 1,30х5,87 51
1,00х6,00 1,32х6,27 54,7
1,00х6,30 1,32х6,57 57,6
1,00х6,70 1,32х6,99 61,3
1,00х7,10 1,32х7,39 65,1
1,00х7,50 1,34х7,79 68,8
1,00х8,00 1,34х8,29 73,5
1,06х2,24 1,34х2,49 20,7
1,06х2,50 1,34х2,75 23,3
1,06х2,80 1,36х3,05 26,3
1,06х3,15 1,36х3,41 29,7
1,06х3,55 1,36х3,82 33,7
1,06х4,00 1,36х4,27 38,1
1,06х4,50 1,36х4,77 43,1
1,06х5,00 1,36х5,27 48,1
1,06х5,60 1,36х5,87 54
1,06х6,30 1,38х6,57 60,9
1,06х7,10 1,38х7,39 68,9
1,06х8,00 1,40х8,29 77,8
1,12х2,12 1,40х2,37 20,7
1,12х2,24 1,40х2,49 21,9
1,12х2,36 1,40х2,61 23,2
1,12х2,50 1,40х2,75 24,6
1,12х2,65 1,42х2,90 26,2
1,12х2,80 1,42х3,05 27,8
1,12х3,00 1,42х3,26 29,9
1,12х3,15 1,42х3,41 31,4
1,12х3,35 1,42х3,62 33,5
1,12х3,55 1,42х3,82 35,6
1,12х3,75 1,42х4,02 37,7
1,12х4,00 1,42х4,27 40,3
1,12х4,25 1,42х4,52 42,9
1,12х4,50 1,42х4,77 45,5
1,12х4,75 1,42х5,02 48,1
1,12х5,00 1,42х5,27 50,8
1,12х5,30 1,42х5,57 53,9
1,12х5,60 1,42х5,87 57
1,12х6,00 1,44х6,27 61,2
1,12х6,30 1,44х6,57 64,3
1,12х6,70 1,44х6,99 68,5
1,12х7,10 1,44х7,39 72,7
1,12х7,50 1,46х7,79 76,9
1,12х8,00 1,46х8,29 82,1
1,12х8,50 1,46х8,79 87,3
1,18х2,24 1,46х2,49 23,2
1,18х2,50 1,46х2,75 26
1,18х2,80 1,48х3,05 29,3
1,18х3,15 1,48х3,41 33,1
1,18х3,55 1,48х3,82 37,5
1,18х4,00 1,48х4,27 42,5
1,18х4,50 1,48х4,77 48
1,18х5,00 1,48х5,27 53,5
1,18х5,60 1,48х5,87 60
1,18х6,30 1,50х6,57 67,7
1,18х7,10 1,50х7,39 76,5
1,18х8,00 1,52х8,29 86,4
1,25х2,12 1,54х2,37 23,2
1,25х2,24 1,54х2,49 24,6
1,25х2,36 1,54х2,61 26
1,25х2,50 1,54х2,75 27,6
1,25х2,65 1,56х2,90 29,3
1,25х2,80 1,56х3,05 31,1
1,25х3,00 1,56х3,26 33,4
1,25х3,15 1,56х3,41 35,1
1,25х3,35 1,56х3,62 37,5
1,25х3,55 1,56х3,82 39,8
1,25х3,75 1,56х4,02 42,1
1,25х4,00 1,56х4,27 45
1,25х4,25 1,56х4,52 47,9
1,25х4,50 1,56х4,77 50,8
1,25х4,75, 1,56х5,02, 53,7
1,25х5,00 1,56х5,27 56,6
1,25х5,30 1,56х5,57 60,1
1,25х5,60 1,56х5,87 63,6
1,25х6,00 1,58х6,27 68,2
1,25х6,30 1,58х6,57 71,7
1,25х6,70 1,58х6,99 76,3
1,25х7,10 1,58х7,39 81
1,25х7,50 1,60х7,79 85,6
1,25х8,00 1,60х8,29 91,4
1,25х8,50 1,60х8,79 97,2
1,32х2,24 1,61х2,49 26
1,32х2,50 1,61х2,75 29,2
1,32х2,80 1,63х3,05 32,9
1,32х3,15 1,63х3,41 37,1
1,32х3,55 1,63х3,82 42
1,32х4,00 1,63х4,27 47,5
1,32х4,50 1,63х4,77 53,6
1,32х5,00 1,63х5,27 89,7
1,32х5,60 1,63х5,87 67,1
1,32х6,30 1,65х6,57 75,6
1,32х7,10 1,65х7,39 85,4
1,32х8,00 1,67х8,29 96,5
1,40х2,12 1,69х2,37 26,1
1,40х2,24 1,69х2,49 27,6
1,40х2,36 1,69х2,61 29,2
1,40х2,50 1,69х2,75 31
1,40х2,65 1,71х2,90 32,9
1,40х2,80 1,71х3,05 34,9
1,40х3,00 1,71х3,26 37,5
1,40х3,15 1,71х3,41 39,4
1,40х3,35 1,71х3,62 42
1,40х3,55 1,71х3,82 44,6
1,40х3,75 1,71х4,02 47,2
1,40х4,00 1,71х4,27 50,4
1,40х4,25 1,71х4,52 53,6
1,40х4,50 1,71х4,77 56,9
1,40х4,75 1,71х5,02 60,1
1,40х5,00 1,71х5,27 63,3
1,40х5,30 1,71х5,57 61,2
1,40х5,60 1,71х5,87 71,1
1,40х6,00 1,73х6,27 76,3
1,40х6,30 1,73х6,57 80,2
1,40х6,70 1,73х6,99 85,3
1,40х7,10 1,73х7,39 90,5
1,40х7,50 1,75х7,79 95,7
1,40х8,00 1,75х8,29 102
1,40х8,50 1,75х8,79 109
1,40х9,00 1,75х9,29 115
1,40х9,50 1,75х9,79 122
1,40х10,00 1,75х10,29 128
1,40х10,60 1,75х10,89 135,8
1,50х2,24 1,79х2,49 29,7
1,50х2,50 1,79х2,75 33,3
1,50х2,80 1,81х3,05 37,4
1,50х3,15 1,81х3,41 42,3
1,50х3,55 1,81х3,82 47,8
1,50х4,00 1,81х4,27 54
1,50х4,50 1,81х4,77 60,9
1,50х5,00 1,81х5,27 67,8
1,50х5,60 1,81х5,87 76,1
1,50х6,30 1,83х6,57 85,8
1,50х7,10 1,83х7,39 96,9
1,50х8,00 1,85х8,29 109
1,50х9,00 1,85х9,29 123
1,50х10,00 1,85х10,29 137
1,60х2,24 1,89х2,49 31,7
1,60х2,36 1,89х2,61 33,5
1,60х2,50 1,89х2,75 35,5
1,60x2,65 1,91x2,90 37,8
1,60х2,80 1,91х3,05 40
1,60х3,00 1,91х3,26 42,9
1,60х3,15 1,91х3,41 45,1
1,60х3,35 1,91х3,62 48
1,60х3,55 1,91х3,82 51
1,60х3,75 1,91х4,02 53,9
1,60х4,00 1,91х4,27 57,6
1,60х4,25 1,91х4,52 61,3
1,60х4,50 1,91х4,77 65
1,60х4,75 1,91х5,02 68,6
1,60х5,00 1,91х5,27 72,3
1,60х5,30 1,91х5,57 76,7
1,60х5,60 1,91х5,87 81,2
1,60х6,00 1,93х6,27 87
1,60х6,30 1,93х6,57 91,5
1,60х6,70 1,93х6,99 97,4
1,60х7,10 1,93х7,39 103
1,60х7,50 1,95х7,79 109
1,60х8,00 1,95х8,29 116
1,60х8,50 1,95х8,79 124
1,60х9,00 1,95х9,29 131
1,60х9,50 1,95х9,79 139
1,60х10,00 1,95х10,29 146
1,70х2,50 1,99х2,75 36,4
1,70х2,80 2,01х3,05 41,1
1,70х3,15 2,01х3,41 46,6
1,70х3,55 2,01х3,82 52,8
1,70х4,00 2,01х4,27 59,8
1,70х4,50 2,01х4,77 67,6
1,70х5,00 2,01х5,27 75,4
1,70х5,60 2,01х5,87 84,8
1,70х6,30 2,03х6,57 95,8
1,70х7,10 2,03х7,39 108
1,70х8,00 2,05х8,29 122
1,70х9,00 2,05х9,29 138
1,70х10,0 2,05х10,0 154
1,80х2,50 2,09х2,75 38,7
1,80х2,65 2,11х2,90 41,2
1,80х2,80 2,11х3,05 43,7
1,80х3,00 2,11х3,26 47
1,80х3,15 2,11х3,41 49,4
1,80х3,35 2,11х3,62 52,7
1,80х3,55 2,11х3,82 56
1,80х3,75 2,11х4,02 59,3
1,80х4,00 2,11х4,27 63,4
1,80х4,25 2,11х4,52 67,6
1,80х4,50 2,11х4,77 71,7
1,80х4,75 2,11х5,02 75,8
1,80х5,00 2,11х5,27 79,9
1,80х5,30 2,11х5,57 64,9
1,80х5,60 2,11х5,87 89,8
1,80х6,00 2,13х6,27 96,5
1,80х6,30 2,13х6,57 101
1,80х6,70 2,13х6,99 108
1,80х7,10 2,13х7,39 115
1,80х7,50 2,15х7,79 121
1,80х8,00 2,15х8,29 129
1,80х8,50 2,15х8,79 138
1,80х9,00 2,15х9,29 146
1,80х9,50 2,15х9,79 154
1,80х10,00 2,15х10,29 162
1,80х10,60 2,15х10,89 169
1,90х2,80 2,21х3,05 46,2
1,90х3,15 2,21х3,41 52,3
1,90х3,55 2,21х3,82 59,2
1,90х4,00 2,21х4,27 67
1,90х4,50 2,21х4,77 75,7
1,90х5,00 2,21х5,27 84,4
1,90х5,60 2,21х5,87 94,9
1,90х6,30 2,23х6,57 107
1,90х7,10 2,23х7,39 121
1,90х8,00 2,25х8,29 137
1,90х9,00 2,25х9,29 154
1,90х10,00 2,25х10,29 171
2,00х2,80 2,31х3,05 48,7
2,00х3,00 2,31х3,26 52,4
2,00х3,15 2,31х3,41 55,1
2,00х3,35 2,31х3,62 56,8
2,00х3,55 2,31х3,82 62,4
2,00х3,75 2,31х4,02 66,1
2,00х4,00 2,31х4,27 70,7
2,00х4,25 2,31х4,52 75,2
2,00х4,50 2,31х4,77 79,8
2,00х4,75 2,31х5,02 84,4
2,00х5,00 2,31х5,27 88,9
2,00х5,30 2,31х5,57 94,4
2,00х5,60 2,31х5,87 99,9
2,00х6,00 2,33х6,27 107
2,00х6,30 2,33х6,57 113
2,00х6,70 2,33х6,99 120
2,00х7,10 2,33х7,39 127
2,00х7,80 2,35х7,80 135
2,00х8,00 2,35х8,29 144
2,00х8,50 2,35х8,79 153
2,00х9,00 2,35х9,29 162
2,00х9,50 2,35х9,79 171
2,00х10,00 2,35х10,29 180
2,00х10,60 2,35х10,89 188
2,12х3,15 2,43х3,41 58,5
2,12х3,55 2,43х3,82 66,3
2,12х4,00 2,43х4,27 75
2,12х4,50 2,43х4,77 84,6
2,18х5,00 2,18х5,27 94,3
2,12х5,60 2,43х5,87 106
2,12х6,30 2,45х6,57 119
2,12х7,10 2,45х7,39 135
2,12х8,00 2,47х8,29 152
2,12х9,00 2,47х9,29 172
2,12х10,00 2,47х10,29 191
2,12х11,20 2,60х11,49 211
2,12х12,50 2,60х12,79 236
2,24х3,15 2,55х3,41 62
2,24х3,35 2,55х3,62 66
2,24х3,55 2,55х3,82 70,1
2,24х3,75 2,55х4,02 74,2
2,24х4,00 2,55х4,27 79,3
2,24х4,25 2,55х4,52 84,4
2,24х4,50 2,55х4,77 89,5
2,24х4,75 2,55х5,02 94,6
2,24х5,00 2,55х5,27 99,7
2,24х5,30 2,55х5,57 106
2,24х5,60 2,55х5,87 112
2,24x6,30 2,57x6,57 126
2,24x6,70 2,57x6,99 134
2,24х7,10 2,57х7,39 142
2,24х7,50 2,59х7,79 151
2,24х8,00 2,59х8,29 161
2,24х8,50 2,59х8,79 171
2,24х9,00 2,59х9,29 181
2,24х9,50 2,59х9,79 192
2,24х10,00 2,59х10,29 200
2,24х10,60 2,59х10,89 211
2,24х11,20 2,72х11,49 223
2,24х11,80 2,72х12,11 235
2,24xl2,50 2,72xl2,75 249
2,36х3,55 2,67х3,82 72,3
2,36х4,00 2,67х4,27 81,9
2,36х4,50 2,67х4,77 92,6
2,36х5,00 2,67х5,27 103
2,36x5,60 2,67x5,87 116
2,36х6,30 2,69х6,57 131
2,36х7,10 2,69х7,39 149
2,36х8,00 2,71х8,29 168
2,36х9,00 2,71х9,29 189
2,36х10,00 2,71х10,29 211
2,36х11,20 2,84х11,49 233
2,36х12,50
