Главная » Продукция » Провода обмоточные » ПЭЭИП1-180

ПЭЭИП1-180
ПЭЭИП1-180

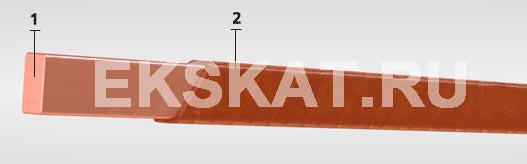

Элементы конструкции:

1. Медная проволока:
• размер стороны “а” от 0,80 до 3,55 мм,
• размер стороны “b” от 2,00 до 9,00 мм;

2. Утонённая изоляция из полиэфиримидного лака (тип 1), толщина изоляции (A-a, B-b) мин./макс. - 0,06/0,11 мм.

Область применения:

Для изготовления обмоток температурного класса "H": двигателей средней и высокой мощности, генераторов и сухих трансформаторов. Термические свойства провода позволяют использовать провод в обмотках, подвергающихся воздействию высоких температур и перегрузкам. Прямоугольная форма провода обеспечивает высокую плотность наложения слоев обмотки. Устойчив к растворителям. Ресурс работы проводов 20000 часов.

Гарантийный срок хранения - 6 месяцев

Адгезия, растяжение провода, %: 15
Пробивное напряжение, В: 2000
Температурный индекс, °С: 180 (H)
Эластичность изоляции, диаметр стержня, мм: 4a и 4b

Размер
проводника,
мм		 Масса
провода,
кг/км		 Размер
проводника,
мм		 Масса
провода,
кг/км		 Размер
проводника,
мм		 Масса
провода,
кг/км
0,8х2,00 13,353 1,25х9,00 99,467 2,00х7,10 124,2
0,8х2,12 14,223 1,25х9,50 105,092 2,00х7,50 131,367
0,8х2,24 15,093 1,25х10,0 110,717 2,00х8,00 140,32
0,8х2,36 15,962 1,32х2,00 21,971 2,00х8,50 149,285
0,8х2,50 16,977 1,32х2,24 24,82 2,00х9,00 158,243
0,8х2,65 18,065 1,32х2,50 27,907 2,00х9,50 167,202
0,8х2,80 19,152 1,32х2,80 31,469 2,00х10,00 176,161
0,8х3,00 20,602 1,32х3,15 35,624 2,00х10,60 186,911
0,8х3,15 21,69 1,32х3,55 40,373 2,00х11,20 197,662
0,8х3,35 23,139 1,32х4,00 45,716 2,00х11,80 208,412
0,8х3,55 24,589 1,32х4,50 51,652 2,00х12,50 220,955
0,8х3,75 26,039 1,32х5,00 57,588 2,12х3,15 56,803
0,8х4,00 27,852 1,32х5,60 64,711 2,12х3,55 64,397
0,8х4,25 29,664 1,32х6,30 73 2,12х4,00 72,94
0,8х4,75 33,289 1,32х7,10 82,52 2,12х4,50 82,432
0,8х5,00 35,101 1,32х9,00 105,077 2,12х5,00 91,924
0,8х5,30 37,276 1,32х10,0 116,95 2,12х5,60 103,315
0,8х5,60 39,451 1,40х2,00 23,405 2,12х7,10 131,791
0,8х6,00 42,351 1,40х2,12 24,915 2,12х8,00 148,877
0,8х6,30 44,526 1,40х2,24 26,425 2,12х9,00 167,861
0,85х2,00 14,088 1,40х2,36 27,935 2,12х10,00 188,845
0,85х2,24 15,935 1,40х2,50 29,696 2,18х11,20 209,627
0,85х2,50 17,935 1,40х2,65 31,584 2,24х3,15 60,18
0,85х2,80 20,243 1,40х2,80 33,471 2,24х3,35 64,19
0,85х3,15 22,936 1,40х3,00 35,988 2,24х3,55 68,2
0,85х3,55 26,014 1,40х3,15 37,876 2,24х3,75 72,212
0,85х4,00 29,476 1,40х3,35 40,392 2,24х4,00 77,233
0,85х4,50 33,323 1,40х3,55 42,909 2,24х4,25 82,249
0,85х5,00 37,17 1,40х3,75 45,426 2,24х4,50 87,249
0,85х5,60 41,787 1,40х4,00 48,572 2,24х4,75 92,262
0,85х6,30 47,172 1,40х4,25 51,717 2,24х5,00 97,274
0,90х2,00 14,814 1,40х4,50 54,863 2,24х5,30 103,29
0,90х2,12 15,791 1,40х4,75 58,009 2,24х5,60 109,305
0,90х2,24 16,767 1,40х5,00 61,155 2,24х6,00 117,326
0,90х2,36 17,744 1,40х5,30 64,93 2,24х6,30 123,341
0,90х2,50 18,883 1,40х5,60 68,705 2,24х6,70 131,361
0,90х2,65 20,104 1,40х6,00 73,739 2,24х7,10 139,382
0,90х2,80 21,325 1,40х6,30 77,514 2,24х7,50 147,402
0,90х3,00 22,953 1,40х6,70 82,547 2,24х8,00 157,428
0,90х3,15 24,173 1,40х7,10 87,58 2,24х8,50 167,453
0,90х3,35 25,801 1,40х7,50 92,614 2,24х9,00 177,479
0,90х3,55 27,429 1,40х8,00 98,906 2,24х9,50 187,504
0,90х3,75 29,058 1,40х8,50 105,197 2,24х10,00 197,53
0,90х4,00 31,091 1,40х9,00 111,489 2,24х10,60 209,561
0,90х4,25 33,126 1,40х9,50 117,781 2,24х11,20 221,591
0,90х4,50 35,16 1,40х10,0 124,073 2,24х11,80 233,622
0,90х4,75 37,195 1,40х10,60 131,623 2,24х12,50 247,658
0,90х5,00 39,23 1,40х11,20 139,173 2,36х3,55 70,326
0,90х5,30 41,671 1,50х2,24 28,43 2,36х4,00 79,83
0,90х5,60 44,113 1,50х2,50 31,933 2,36х4,50 90,389
0,90x6,00 47,468 1,50х2,80 35,974 2,36х5,00 100,947
0,90х6,30 49,81 1,50х3,15 40,69 2,36х5,60 113,618
0,90х6,70 53,065 1,50х3,55 46,079 2,36х6,30 128,401
0,90х7,10 56,321 1,50х4,00 52,141 2,36х7,10 145,295
0,95х2,10 15,531 1,50х4,50 58,878 2,36х8,00 164,301
0,95х2,24 17,591 1,50х5,00 65,614 2,36х9,00 185,419
0,95х2, 50 19,822 1,50х5,60 73,697 2,36х10,00 206,537
0,95х2,80 22,397 1,50х6,30 83,128 2,36х11,20 231,878
0,95х3,15 25,401 1,50х7,10 93,906 2,36х12,50 259,332
0,95х3,55 28,834 1,50х8,00 106,031 2,50х3,55 74,764
0,95х4,00 32,697 1,50х9,00 119,504 2,50х3,75 79,237
0,95х4,50 36,988 1,50х10,00 132,976 2,50х4,00 84,827
0,95х5,00 41,28 1,50х11,20 149,143 2,50х4,25 90,418
0,95х5,60 46,429 1,50х12,50 166,658 2,50х4,50 96,008
0,95х6,30 52,438 1,60х2,24 30,435 2,50х4,75 101,599
0,95х7,10 59,304 1,60х2,36 32,158 2,50х5,00 107,18
1,00х2,00 16,233 1,60х2,50 34,169 2,50х5,30 113,898
1,00х2,12 17,321 1,60х2,65 36,323 2,50х5,60 120,607
1,00х2,24 18,404 1,60х2,80 38,477 2,50х6,00 125,552
1,00х2,36 19,487 1,60х3,00 41,35 2,50х6,30 136,261
1,00х2,50 20,751 1,60х3,15 43,504 2,50х6,70 145,206
1,00х2,65 22,105 1,60х3,35 46,376 2,50х7,10 154,151
1,00х2,80 23,46 1,60х3,55 49,248 2,50х7,50 163,096
1,00х3,00 25,265 1,60х3,75 52,121 2,50х8,00 174,277
1,00х3,15 26,619 1,60х4,00 55,711 2,50х8,50 185,453
1,00х3,35 28,425 1,60х4,25 59,301 2,50х9,00 196,64
1,00х3,55 30,23 1,60х4,50 62,892 2,50х9,50 207,821
1,00х3,75 32,036 1,60х4,75 66,482 2,50х10,00 219,002
1,00х4,00 34,293 1,60х5,00 70,073 2,50х10,60 232,42
1,00х4,25 36,548 1,60х5,30 74,383 2,50х11,20 245,837
1,00х4,50 38,806 1,60х5,60 78,689 2,50х11,80 259,285
1,00Х4,75 41,063 1,60х6,00 84,434 2,50х12,50 274,908
1,00х5,00 43,32 1,60х6,30 88,743 2,65х4,00 90,182
1,00х5,30 46,028 1,60х6,70 94,487 2,65х4,50 102,03
1,00х5,60 48,737 1,60х7,10 100,232 2,65х5,00 113,878
1,00х6,00 52,348 1,60х7,50 105,976 2,65х5,60 128,095
1,00х6,30 55,056 1,60х8,00 113,157 2,65х6,30 144,683
1,00х6,70 58,667 1,60х8,50 120,338 2,65х7,10 163,639
1,00х7,10 62,278 1,60х9,00 127,519 2,65х8,00 184,966
1,00х7,50 65,832 1,60х9,50 134,693 2,65х9,00 208,662
1,00х8,00 70,403 1,60х10,00 141,88 2,65х10,00 232,358
1,06х2,00 17,313 1,60х10,60 150,497 2,65х11,20 260,793
1,06х2,24 19,607 1,60х11,20 159,114 2,65х12,50 291,598
1,06х2,50 22,093 1,60х11,80 167,731 2,80Х4,00 95,536
1,06х2,80 24,961 1,60х12,50 177,784 2,80х4,25 101,794
1,06х3,15 28,308 1,70х2,50 35,071 2,80х4,50 108,051
1,06х3,55 32,132 1,70х2,80 39,646 2,80х4,75 114,309
1,06х4,00 36,434 1,70х3,15 44,984 2,80х5,00 120,566
1,06х4,50 41,215 1,70х3,55 51,084 2,80х5,30 128,075
1,06х5,00 45,995 1,70х4,00 57,947 2,80х5,60 135,584
1,06х5,60 51,732 1,70х4,50 65,572 2,80х6,00 145,595
1,06х6,30 58,424 1,70х5,00 73,197 2,80х6,30 153,104
1,06х7,10 66,073 1,70х5,60 82,348 2,80х6,70 163,116
1,06х8,00 74,678 1,70х6,30 93,023 2,80х7,10 173,128
1,12х2,00 18,388 1,70х7,10 105,223 2,80х7,50 183,14
1,12х2,12 19,599 1,70х8,00 118,949 2,80х8,00 195,654
1,12х2,36 22,022 1,70х9,00 134,199 2,80х8,50 208,169
1,12х2,50 23,435 1,70х10,00 149,45 2,80х9,00 220,684
1,12х2,65 24,949 1,70х11,20 167,75 2,80х9,50 233,199
1,12х2,80 26,463 1,70х12,50 187,575 2,80х10,00 245,713
1,12х3,00 28,482 1,80х2,50 37,308 2,80х10,60 260,731
1,12х3,15 29,996 1,80х2,65 39,728 2,80х11,20 275,749
1,12х3,35 32,015 1,80х2,80 42,149 2,80х11,80 290,767
1,12х3,55 34,034 1,80х3,00 45,377 2,80х12,50 308,287
1,12х3,75 36,053 1,80х3,15 47,798 3,00х4,50 116,08
1,12х4,00 38,576 1,80х3,35 51,02 3,00х5,00 129,483
1,12х4,25 41,1 1,80х3,55 54,254 3,00х5,60 145,568
1,12х4,50 43,623 1,80х3,75 57,482 3,00х6,30 164,333
1,12х4,75 46,147 1,80х4,00 61,516 3,00х7,10 185,779
1,12х5,00 48,671 1,80х4,25 65,551 3,00х8,00 209,906
1,12х5,30 51,699 1,80х4,50 69,586 3,00х9,00 236,713
1,12х5,60 54,727 1,80х4,75 73,621 3,00х10,00 263,521
1,12х6,00 58,765 1,80х5,00 77,656 3,00х11,20 295,69
1,12х6,70 65,831 1,80х5,30 82,498 3,00х12,50 330,54
1,12х7,10 68,869 1,80х5,60 87,34 3,15х4,50 122,101
1,12х7,50 73,906 1,80х6,00 93,795 3,15х4,75 129,136
1,12х8,00 78,953 1,80х6,30 98,637 3,15х5,00 136,172
1,12х8,50 84,001 1,80х6,70 105,093 3,15х5,30 144,614
1,12х9,00 89,048 1,80х7,10 111,549 3,15х5,60 153,056
1,18х2,00 19,463 1,80х7,50 118,005 3,15х6,00 164,313
1,18х2,24 22,013 1,80х8,00 126,074 3,15х6,30 172,755
1,18х2,50 24,777 1,80х8,50 134,144 3,15х6,70 184,011
1,18х2,80 27,965 1,80х9,00 142,214 3,15х7,10 195,268
1,18х3,15 31,685 1,80х9,50 150,284 3,15х7,50 206,524
1,18х3,55 35,936 1,80х10,00 158,353 3,15х8,00 220,595
1,18х4,00 40,718 1,80Х10,60 168,037 3,15Х8,50 234,665
1,18х4,50 46,032 1,80х11,20 177,721 3,15х9,00 248,736
1,18х5,00 51,346 1,80х11,80 187,405 3,15х9,50 262,806
1,18х5,60 57,722 1,80х12,50 198,705 3,15х10,00 276,877
1,18х6,30 65,162 1,90х2,80 44,552 3,15х10,60 293,761
1,18х7,10 73,664 1,90х3,15 50,612 3,15х11,20 310,646
1,18х8,00 83,229 1,90х3,55 57,423 3,15х11,80 327,53
1,18х9,00 93,857 1,90х4,00 65,086 3,15х12,50 347,229
1,25х2,00 20,717 1,90х4,50 73,6 3,35х5,00 145,089
1,25х2,12 22,067 1,90х5,00 82,115 3,35х5,60 163,04
1,25х2,24 23,417 1,90х5,60 92,332 3,35х6,30 183,984
1,25х2,36 24,767 1,90х6,30 104,252 3,35х7,10 207,919
1,25х2,50 26,342 1,90х7,10 117,875 3,3528,00 234,846
1,25х2,65 28,029 1,90х8,00 133,2 3,35х9,00 264,765
1,25х2,80 29,717 1,90х9,00 150,229 3,35х10,00 294,684
1,25х3,00 31,967 1,90х10,00 167,257 3,35х11,20 330,587
1,25х3,15 33,654 1,90х11,20 187,691 3,35х12,50 369,482
1,25х3,35 35,904 1,90х12,50 209,828 3,55х5,00 154,007
1,25х3,55 38,154 2,00х2,80 47,155 3,55х5,30 163,516
1,25х3,75 40,404 2,00х3,00 50,738 3,55х5,60 173,026
1,25х4,00 43,217 2,00х3,15 53,426 3,55х6,00 185,704
1,25х4,25 46,029 2,00х3,35 57,01 3,55х6,30 195,213
1,25х4,50 48,842 2,00х3,55 60,593 3,55х6,70 207,891
1,25х4,75 51,654 2,00х3,75 64,177 3,55х7,10 220,57
1,25х5,00 54,467 2,00х4,00 68,656 3,55х7,50 233,249
1,25х5,30 57,842 2,00х4,25 73,135 3,55х8,00 249,098
1,25х5,60 61,217 2,00х4,50 77,615 3,55х8,50 264,946
1,25х6,00 65,717 2,00х4,75 82,094 3,55х9,00 280,795
1,25х6,30 69,092 2,00х5,00 86,573 3,55х9,50 296,643
1,25х6,70 73,592 2,00х5,30 91,949 3,55х10,00 312,492
1,25х7,10 78,092 2,00х5,60 97,323 3,55х10,60 331,51
1,25х7,50 82,592 2,00х6,00 104,491 3,55х11,20 350,528
1,25х8,00 88,217 2,00х6,30 109,865 3,55х11,80 369,548
1,25х8,50 93,842 2,00х6,70 117,033 3,55х12,50 391,734
