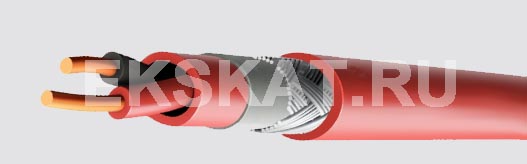

КПСВВКВнг(А)-LS |
- Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
- Изоляция - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
- Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
- Водоблокирующая лента.
- Броня - оплетка из стальных оцинкованных проволок.
- Шланг - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
Область применения
Кабели КПСВВКВнг(А)-LS предназначены для групповой прокладки в современных системах пожарной сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи. Соответствуют требованиям нормативных документов по нераспространению горения при групповой прокладке (категория А) и имеют соответствующий сертификат пожарной безопасности. Могут применяться во взрывоопасных зонах любого класса по ПУЭ. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Возможна прокладка в грунтах категорий I-III. Кабели имеют защитные покровы от грызунов.
|
Электрические параметры |
|||||
|
Номинальное сечение жил S, мм2 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом/км |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ/км |
105 |
110 |
114 |
115 |
140 |
|
Коэффициент затухания на частоте 1 кГц, не более, дБ/км |
1,34 |
1,07 |
0,94 |
0,69 |
0,59 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер |
Наружный размер (Dн), не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса 1 км, кг |
Диапазон рабочих температур, °С |
Срок службы, не менее лет |
|
КПСВВКВнг(А)-LS 1х2х0,5 |
11,0 |
15 Х Dн допускается 10 Х Dн |
152,9 |
-10...+50 – 40 ... +70 |
25 |
|
КПСВВКВнг(А)-LS 2х2х0,5 |
15,1 |
239,5 |
|||
|
КПСВВКВнг(А)-LS 1х2х0,75 |
11,4 |
167,6 |
|||
|
КПСВВКВнг(А)-LS 2х2х0,75 |
15,8 |
265,9 |
|||
|
КПСВВКВнг(А)-LS 1х2х1,0 |
12,1 |
185,6 |
|||
|
КПСВВКВнг(А)-LS 2х2х1,0 |
16,6 |
290,6 |
|||
|
КПСВВКВнг(А)-LS 1х2х1,5 |
13,0 |
216,4 |
|||
|
КПСВВКВнг(А)-LS 2х2х1,5 |
18,5 |
358,9 |
|||
|
КПСВВКВнг(А)-LS 1х2х2,5 |
14,5 |
255,8 |
|||
|
КПСВВКВнг(А)-LS 2х2х2,5 |
20,3 |
427,8 |
|||
