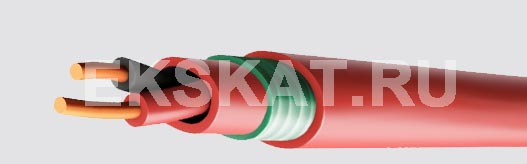

КПСВВБВт |
- Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
- Изоляция - ПВХ-пластикат.
- Оболочка - ПВХ-пластикат повышенной тепло- и масло-бензостойкости, по оболочке наложено гидрофобное покрытие.
- Броня - ламинированная стальная гофрированная лента.
- Шланг - ПВХ-пластикат повышенной тепло- и масло-бензостойкости.
Область применения
Кабели КПСВВБВт предназначены для одиночной прокладки в современных системах пожарной сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи. Соответствуют требованиям пожарной безопасности, установленным в нормативных документах, по нераспространению горения при одиночной прокладке. Сертифицированы в системе пожарной безопасности. Могут применяться во взрывоопасных зонах любого класса по ПУЭ. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков, возможна прокладка в грунтах категорий I-III. Кабели имеют защитные покровы от грызунов.
|
Электрические параметры |
|||||
|
Номинальное сечение жил S, мм2 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом/км |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ/км |
105 |
110 |
114 |
115 |
140 |
|
Коэффициент затухания на частоте 1 кГц при температуре 20 °C, не более, дБ/км |
1,34 |
1,07 |
0,94 |
0,69 |
0,59 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер |
Наружный размер кабелей, Dн, не более, мм |
Мин. радиус изгиба кабелей, мм |
Расчетная масса 1 км кабелей, кг |
Диапазон допустимых температур окруж. среды, °С |
Срок службы кабелей, не менее, лет |
|
КПСВВБВт 1х2х0,5 |
11,3 |
15Х Dн допускается |
112,2 |
монтаж: эксплуатация: |
25 |
|
КПСВВБВт 2х2х0,5 |
15,4 |
177,7 |
|||
|
КПСВВБВт 1х2х0,75 |
11,7 |
123,8 |
|||
|
КПСВВБВт 2х2х0,75 |
16,1 |
198,5 |
|||
|
КПСВВБВт 1х2х1 |
12,4 |
137,5 |
|||
|
КПСВВБВт 2х2х1 |
16,9 |
217,5 |
|||
|
КПСВВБВт 1х2х1,5 |
13,3 |
161,4 |
|||
|
КПСВВБВт 2х2х1,5 |
18,8 |
270,9 |
|||
|
КПСВВБВт 1х2х2,5 |
14,8 |
182,4 |
|||
|
КПСВВБВт 2х2х2,5 |
20,6 |
325,0 |
|||
