КПСВЭВКВ |

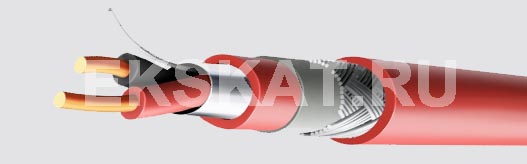

Элементы конструкции
- Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
- Изоляция - ПВХ-пластикат.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - ПВХ-пластикат.
- Водоблокирующая лента.
- Броня - оплетка из стальных оцинкованных проволок.
- Шланг - ПВХ-пластикат.
Область применения
Кабели КПСВЭВКВ предназначены для одиночной прокладки в современных системах пожарной сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков, могут прокладываться в грунтах категорий I-III. Кабели можно применять во взрывоопасных зонах любого класса по ПУЭ. Соответствуют требованиям пожарной безопасности по нераспространению горения при одиночной прокладке. Кабели имеют защитные покровы от грызунов.
|
Электрические параметры |
|||||
|
Номинальное сечение жил S, мм2 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом/км |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ/км |
110 |
118 |
120 |
125 |
150 |
|
Коэффициент затухания на частоте 1 кГц при температуре 20 °C, не более, дБ/км |
1,35 |
1,12 |
0,95 |
0,80 |
0,65 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер КПСВЭВКВ |
Наружный размер кабелей, Dн, не более, мм |
Мин. радиус изгиба кабелей, мм |
Расчетная масса 1 км кабелей, кг |
Диапазон допустимых температур окруж. среды, °С |
Срок службы кабелей, не менее, лет |
|
КПСВЭВКВ 1х2х0,5 |
11,2 |
15 Х Dн допускается |
137,7 |
монтаж: эксплуатация: |
25 |
|
КПСВЭВКВ 2х2х0,5 |
15,3 |
215,8 |
|||
|
КПСВЭВКВ 1х2х0,75 |
11,6 |
150,6 |
|||
|
КПСВЭВКВ 2х2х0,75 |
16,0 |
240,5 |
|||
|
КПСВЭВКВ 1х2х1 |
12,3 |
167,2 |
|||
|
КПСВЭВКВ 2х2х1 |
16,8 |
263,6 |
|||
|
КПСВЭВКВ 1х2х1,5 |
13,2 |
196,1 |
|||
|
КПСВЭВКВ 2х2х1,5 |
18,7 |
327,8 |
|||
|
КПСВЭВКВ 1х2х2,5 |
14,7 |
233,3 |
|||
