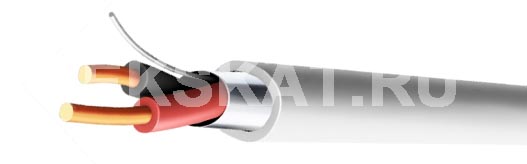

КПСВЭВнг(А)-LSLTx |
- Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
- Изоляция - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов.
Область применения
Кабели симметричные парной скрутки КПСВЭВнг(А)-LSLTx применяются в современных системах пожарной сигнализации, системах управления, контроля и связи. Данные кабели предназначены для групповой стационарной прокладки. Они не распространяют горение и имеют низкое дымо- и газовыделение. Их можно эксплуатировать в системах атомных станций класса безопасности 3Н, а также вне гермозоны. Данные кабели используются как внутри, так и вне помещений, при обеспечении условий защиты кабелей от прямого воздействия солнечного излучения и атмосферных осадков.
|
Электрические параметры |
|||||
|
Номинальное сечение жил S, мм2 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C (сопротивление шлейфа), не более, Ом/км |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ/км |
110 |
118 |
120 |
125 |
150 |
|
Коэффициент затухания на частоте 1 кГц, не более, дБ/км |
1,35 |
1,12 |
0,95 |
0,80 |
0,65 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер |
Наружный размер, Dн, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса 1 км, кг |
Диапазон рабочих температур, °С |
Срок службы, не менее лет |
|
КПСВЭВнг(А)-LSLTx 1х2х0,5 |
5,4 |
10 Х Dн допускается |
27,9 |
монтаж: эксплуатация: |
30 |
|
КПСВЭВнг(А)-LSLTx 2х2х0,5 |
6,2 х 9,0 |
53,7 |
|||
|
КПСВЭВнг(А)-LSLTx 4х2х0,5 |
10,1 |
102,8 |
|||
|
КПСВЭВнг(А)-LSLTx 8х2х0,5 |
11,1х16,3 |
181,5 |
|||
|
КПСВЭВнг(А)-LSLTx 12х2х0,5 |
16,3 |
254,2 |
|||
|
КПСВЭВнг(А)-LSLTx 16х2х0,5 |
18,1 |
321,9 |
|||
|
КПСВЭВнг(А)-LSLTx 20х2х0,5 |
20,3 |
507,2 |
|||
|
КПСВЭВнг(А)-LSLTx 32х2х0,5 |
25,2 |
611,5 |
|||
|
КПСВЭВнг(А)-LSLTx 40х2х0,5 |
27,4 |
752,6 |
|||
|
КПСВЭВнг(А)-LSLTx 1х2х0,75 |
5,9 |
42,1 |
|||
|
КПСВЭВнг(А)-LSLTx 2х2х0,75 |
7,0 х 9,9 |
99,0 |
|||
|
КПСВЭВнг(А)-LSLTx 1х2х1,0 |
6,4 |
52,0 |
|||
|
КПСВЭВнг(А)-LSLTx 2х2х1,0 |
7,7 х 11,0 |
119,4 |
|||
|
КПСВЭВнг(А)-LSLTx 1х2х1,5 |
7,2 |
68,4 |
|||
|
КПСВЭВнг(А)-LSLTx 2х2х1,5 |
8,6 х 12,4 |
155,0 |
|||
|
КПСВЭВнг(А)-LSLTx 1х2х2,5 |
8,4 |
92,9 |
|||
|
КПСВЭВнг(А)-LSLTx 2х2х2,5 |
10,0х 15,2 |
159,5 |
|||
