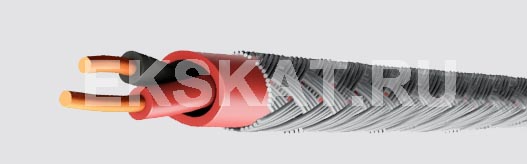

КПСВВКГт |
- Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
- Изоляция - ПВХ-пластикат.
- Оболочка - ПВХ-пластикат повышенной тепло- и масло-бензостойкости.
- Броня - оплетка из стальных оцинкованных проволок.
Область применения
Кабели КПСВВКГт предназначены для одиночной прокладки в современных системах пожарной сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи. Эксплуатируются внутри и вне помещений. Могут применяться во взрывоопасных зонах любого класса по ПУЭ. Имеют защитную броню от грызунов.
|
Электрические параметры |
|||||
|
Номинальное сечение жил S, мм2 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом / км |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ / км |
105 |
110 |
114 |
115 |
140 |
|
Коэффициент затухания на частоте 1 кГц при температуре 20 °C, не более, дБ / км |
1,34 |
1,07 |
0,94 |
0,69 |
0,59 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер, КПСВВКГт |
Наружный размер кабелей, Dн, не более, мм |
Мин. радиус изгиба кабелей, мм |
Расчетная масса 1 км кабелей, кг |
Диапазон допустимых температур окруж. среды, °С |
Срок службы кабелей, не менее, лет |
|
КПСВВКГт 1х2х0,5 |
7,4 |
15 Х Dн допускается |
74,0 |
эксплуатация: |
25 |
|
КПСВВКГт 2х2х0,5 |
8,2х11,0 |
125,9 |
|||
|
КПСВВКГт 1х2х0,75 |
7,9 |
84,8 |
|||
|
КПСВВКГт 2х2х0,75 |
9,0х11,9 |
145,6 |
|||
|
КПСВВКГт 1х2х1 |
8,4 |
96,1 |
|||
|
КПСВВКГт 2х2х1 |
9,2х13,0 |
162,6 |
|||
|
КПСВВКГт 1х2х1,5 |
9,2 |
118,2 |
|||
|
КПСВВКГт 2х2х1,5 |
10,6х14,4 |
212,6 |
|||
|
КПСВВКГт 1х2х2,5 |
10,4 |
148,0 |
|||
|
КПСВВКГт 2х2х2,5 |
12,0х17,2 |
264,2 |
|||
