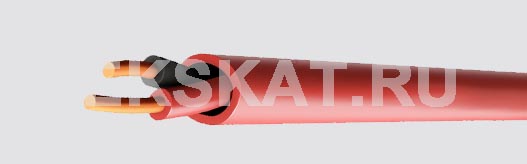

КПСВВнг(А)-LS

Элементы конструкции
  1. Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
  2. Изоляция - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
  3. Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.

Область применения

Кабели симметричные парной скрутки КПСВВнг(А)-LS применяются в современных системах пожарной сигнализации, системах управления, контроля и связи. Данные кабели предназначены для групповой стационарной прокладки. Они не распространяют горение и имеют низкое дымо- и газовыделение. Их можно эксплуатировать в системах атомных станций класса безопасности 3Н, а также вне гермозоны. Данные кабели используются как внутри, так и вне помещений, при обеспечении условий защиты кабелей от прямого воздействия солнечного излучения и атмосферных осадков.

Электрические параметры

Номинальное сечение жил S, мм2

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом/км

74,8

51,0

37,6

25,2

16,0

Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км

100

100

100

100

100

Электрическая ёмкость пары, не более, нФ/км

75

80

85

87

105

Коэффициент затухания на частоте 1 кГц, не более, дБ/км

1,32

0,98

0,88

0,66

0,57

Рабочее напряжение, не более, В

300

300

300

300

300



Массогабаритные и эксплуатационные параметры

Маркоразмер

Наружный размер, Dн, не более, мм

Мин. радиус изгиба, мм

Расчетная масса 1 км, кг

Диапазон рабочих температур, °С

Срок службы, не менее лет

КПСВВнг(А)-LS 1х2х0,5

5,2

10 Х Dн



допускается
однократно
7 Х Dн

30,9

монтаж:
– 10 ÷ 50


эксплуат.:
– 40 ÷ 70

30

КПСВВнг(А)-LS 2х2х0,5

6,2 x 8,8

55,3

КПСВВнг(А)-LS 1х2х0,75

5,6

39,0

КПСВВнг(А)-LS 2х2х0,75

6,7 х 9,5

72,1

КПСВВнг(А)-LS 1х2х1,0

6,3

48,3

КПСВВнг(А)-LS 2х2х1,0

7,6 х 10,3

89,5

КПСВВнг(А)-LS 1х2х1,5

6,8

64,7

КПСВВнг(А)-LS 2х2х1,5

8,2 х 12,2

120,7

КПСВВнг(А)-LS 1х2х2,5

8,2

88,5

КПСВВнг(А)-LS 2х2х2,5

9,8 х 15,0

156,3
