КПСВЭВКВнг(А)-LS

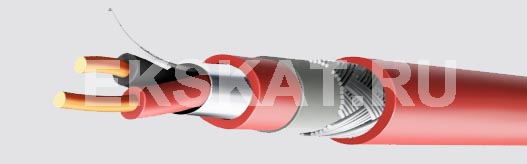

Элементы конструкции
  1. Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
  2. Изоляция - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
  3. Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
  4. Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
  5. Водоблокирующая лента.
  6. Броня - оплетка из стальных оцинкованных проволок.
  7. Шланг - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.

Область применения

Кабели КПСВЭВКВнг(А)-LS предназначены для групповой прокладки в современных системах пожарной сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи. Соответствуют требованиям нормативных документов по нераспространению горения при групповой прокладке (категория А) и имеют соответствующий сертификат пожарной безопасности. Могут применяться во взрывоопасных зонах любого класса по ПУЭ. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков, возможна прокладка в грунтах категорий I-III. Кабели имеют защитные покровы от грызунов.

Электрические параметры

Номинальное сечение жил S, мм2

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C (сопротивление шлейфа), не более, Ом/км

74,8

51,0

37,6

25,2

16,0

Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км

100

100

100

100

100

Электрическая ёмкость пары, не более, нФ/км

110

118

120

125

150

Коэффициент затухания  на частоте 1 кГц, не более, дБ/км

1,35

1,12

0,95

0,80

0,65

Рабочее напряжение, не более, В

300

300

300

300

300



Массогабаритные и эксплуатационные параметры

Маркоразмер

Наружный размер (Dн), не более, мм

Мин. радиус изгиба, мм

Расчетная масса 1 км, кг

Диапазон рабочих температур, °С

Срок службы, не менее лет

КПСВЭВКВнг(А)-LS 1х2х0,5

11,2

15 Х Dн


допускается
однократно

10 Х Dн

156,4

-10...+50
при монтаже


– 40 ... +70
при эксплуатации

25

КПСВЭВКВнг(А)-LS 2х2х0,5

15,3

242,5

КПСВЭВКВнг(А)-LS 1х2х0,75

11,6

170,1

КПСВЭВКВнг(А)-LS 2х2х0,75

16,0

268,7

КПСВЭВКВнг(А)-LS 1х2х1,0

12,3

188,3

КПСВЭВКВнг(А)-LS 2х2х1,0

16,8

293,5

КПСВЭВКВнг(А)-LS 1х2х1,5

13,2

219,2

КПСВЭВКВнг(А)-LS 2х2х1,5

18,7

362,0

КПСВЭВКВнг(А)-LS 1х2х2,5

14,7

258,6

КПСВЭВКВнг(А)-LS 2х2х2,5

20,5

431,0
