КПСВЭВКГт |

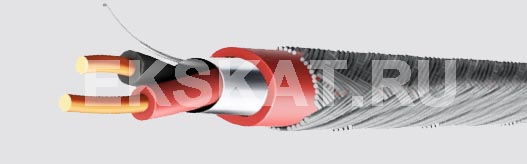

Элементы конструкции
- Пары с однопроволочными медными жилами сечением от 0,5 до 2,5 кв.мм.
- Изоляция - ПВХ-пластикат.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - ПВХ-пластикат повышенной тепло- и масло-бензостойкости.
- Броня - оплетка из стальных оцинкованных проволок.
Область применения
Кабели КПСВЭВКГт предназначены для одиночной прокладки в современных системах пожарной сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи. Эксплуатируются внутри и вне помещений. Могут применяться во взрывоопасных зонах любого класса по ПУЭ. Имеют броню, защищающую от грызунов.
|
Электрические параметры |
|||||
|
Номинальное сечение жил S, мм2 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом/км |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ/км |
110 |
118 |
120 |
125 |
150 |
|
Коэффициент затухания на частоте 1 кГц при температуре 20 °C, не более, дБ/км |
1,35 |
1,12 |
0,95 |
0,80 |
0,65 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер |
Наружный размер кабелей, Dн, не более, мм |
Мин. радиус изгиба кабелей, мм |
Расчетная масса 1 км кабелей, кг |
Диапазон допустимых температур окруж. среды, °С |
Срок службы кабелей, не менее, лет |
|
КПСВЭВКГт 1х2х0,5 |
7,7 |
15 Х Dн допускается |
75,5 |
монтаж: эксплуат.: |
25 |
|
КПСВЭВКГт 2х2х0,5 |
8,5х11,3 |
127,4 |
|||
|
КПСВЭВКГт 1х2х0,75 |
8,2 |
86,3 |
|||
|
КПСВЭВКГт 2х2х0,75 |
9,3х12,2 |
147,1 |
|||
|
КПСВЭВКГт 1х2х1 |
8,7 |
97,6 |
|||
|
КПСВЭВКГт 2х2х1 |
9,5х13,3 |
164,1 |
|||
|
КПСВЭВКГт 1х2х1,5 |
9,5 |
119,7 |
|||
|
КПСВЭВКГт 2х2х1,5 |
10,9х14,7 |
214,1 |
|||
|
КПСВЭВКГт 1х2х2,5 |
10,7 |
149,5 |
|||
|
КПСВЭВКГт 2х2х2,5 |
12,3х17,5 |
265,7 |
|||
