ОКТМ-Т/С |
Назначение
Кабели марки ОКТМ-Т/С применяется для прокладки в защитных пластмассовых трубах, внутри зданий и сооружений, для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Описание конструкции

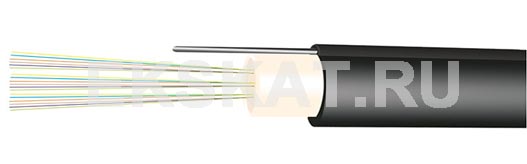

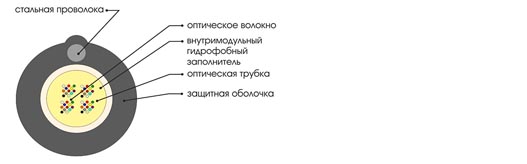

Данная конструкция кабеля состоит из оптической модульной трубки натурального цвета. Внутри оптической трубки может располагаться от 2 до 48 оптических волокон. Трубка заполнена гидрофобинолом. Защитная оболочка выполнена из полиэтилена высокой плотности, в которую встроена стальная проволока. В случае прокладки кабеля внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах оболочка кабеля выполняется из безгалогенного негорючего компаунда. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
Количество ОВ | 2-8 ОВ | 10-14 ОВ | 16-48 ОВ |
---|---|---|---|
Диаметр кабеля, мм | 5,0х6,5 | 5,8х7,5 | 6,2х8,0 |
Вес кабеля с ПЭ оболочкой, кг/ км | 31,3 | 40,9 | 44,5 |
Радиус изгиба, мм | 100 | 110 | 130 |
Допустимое раздавливающее усилие | |||
Допустимое растягивающее усилие |
