ОКМ |
Волоконно-оптические микрокабели для пневмозадувки в защитные пластиковые трубы.
Назначение
Кабель марки ОКМ предназначен для прокладки в кабельной канализации на основе пакетированных микротрубок.
Описание конструкции

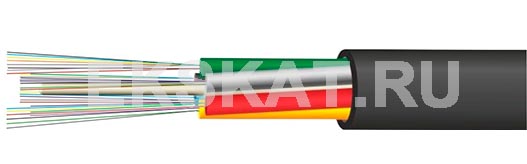

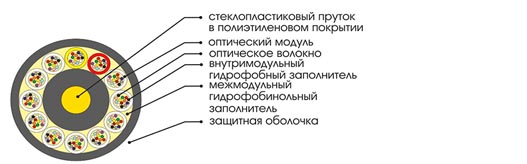

Данная конструкция кабеля состоит из оптических микромодулей с волокном. Модули скручены методом правильной знакопеременной (SZ) скрутки вокруг стеклопластикового центрального силового элемента в полиэтиленовом покрытии. Модули заполнены гидрофобинолом. Повив элементов закреплен обмоткой из двух полиэстеровых нитей. Межмодульное пространство заполнено гидрофобинолом. Поверх скрутки наложена защитная оболочка из полиэтилена высокой плотности.
| Количество ОВ | до 72 | до 96 | до 144 |
|---|---|---|---|
| Количество элементов | 6 | 8 | 12 |
| Количество волокон в модуле | 12 | 12 | 12 |
| Диаметр кабеля, мм | 6,0 | 6,6 | 7,6 |
| Вес кабеля с ПЭ оболочкой | 24,3 | 28,6 | 36,4 |
| Радиус изгиба, мм | 90 | 99 | 114 |
| Допустимое раздавливающее усилие | |||
| Допустимое растягивающее усилие | |||
