ОКГ-Т/С |
Назначение
Кабели марки ОКГ-Т/С применяется для прокладки в защитных пластмассовых трубах, внутри зданий и сооружений.
Описание конструкции

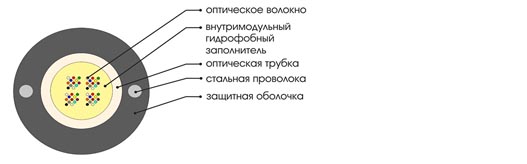

Данная конструкция кабеля состоит из оптической модульной трубки натурального цвета. Внутри оптической трубки может располагаться от 2 до 48 оптических волокон. Трубка заполнена гидрофобинолом. Защитная оболочка выполнена из полиэтилена высокой плотности. В случае прокладки кабеля внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах оболочка кабеля выполняется из безгалогенного негорючего компаунда. Оболочка кабеля содержит дополнительные силовые элементы в виде стальных проволок. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
Количество ОВ | 2-16 ОВ | 18-24 ОВ | 26-48 ОВ |
Диаметр кабеля, мм | 6,7 | 8,0 | 9,7 |
Вес кабеля с ПЭ оболочкой, кг/ км | 51 | 66 | 92 |
Радиус изгиба, мм | 130 | 160 | 190 |
Допустимое раздавливающее усилие | 0,2кН/см | ||
Допустимое растягивающее усилие | от 1кН |
