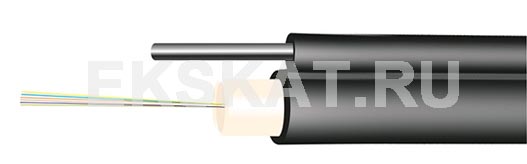

ОКТ-Т/С |
Назначение
Кабель марки ОКТ-Т/С предназначен для подвески и эксплуатации на опорах воздушных линий связи, столбах городского освещения, контактной сети городского транспорта, между зданиями и сооружениями.

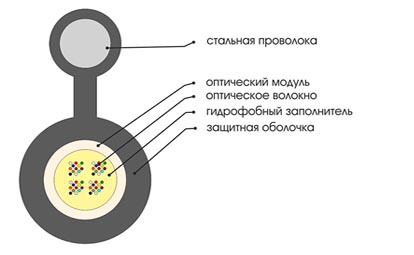

Описание конструкции
В данной конструкции несущий элемент – стальная проволока, расположен продольно к сердечнику. Сердечник представляет собой оптическую модульную трубки натурального цвета. Внутри оптической трубки может располагаться от 2 до 48 оптических волокон. Трубка заполнена гидрофобинолом. Поверх сердечника и несущего элемента одновременно накладываются оболочки из полиэтилена высокой плотности, соединенные вдоль общей образующей перемычкой. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
Количество ОВ | 2-16 ОВ | 18-24 ОВ | 26-48 ОВ |
---|---|---|---|
Диаметр кабеля, мм | 10х5,3 | 11,2х6,9 | 14х8,9 |
Вес кабеля с ПЭ оболочкой, кг/ км | 52 | 62,5 | 89,5 |
Радиус изгиба, мм | 110 | 140 | 180 |
Допустимое раздавливающее усилие ОКЛ-Т/ОКЛ-Тп | |||
Допустимое растягивающее усилие ОКЛ-Т/ОКЛ-Тп |
