ОКМ-А |
Назначение
Кабель марки ОКМ-А предназначен для подвеса между столбами городского освещения, между зданиями и сооружениями при повышенных требованиях ограничения нагрузки на опоры.
Описание конструкции

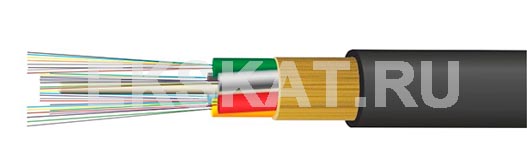

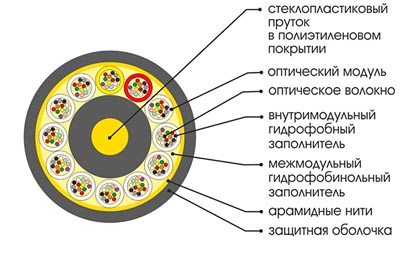

Данная конструкция кабеля состоит из оптических микромодулей с волокном. Модули скручены методом правильной знакопеременной (SZ) скрутки вокруг стеклопластикового центрального силового элемента в полиэтиленовом покрытии. Модули заполнены гидрофобинолом. Повив элементов закреплен обмоткой из двух полиэстеровых нитей. Межмодульное пространство заполнено гидрофобинолом. На повив элементов скрутки наложена полиэтилентерефталатная лента, скрепленная полиэстеровой нитью. На скрутку с ПЭТФ лентой положен повив из арамидных нитей. Поверх арамидных нитей наложена защитная оболочка из полиэтилена высокой плотности.
| Количество ОВ | до 48 | до 72 | до 96 | до 144 |
|---|---|---|---|---|
| Количество элементов | 6 | 6 | 8 | 12 |
| Количество волокон в модуле | 6 | 12 | 12 | 12 |
| Диаметр кабеля, мм | от 7,6 | от 8,3 | от 8,8 | 10,0 |
| Вес кабеля с ПЭ оболочкой кг/км | от 42 | от 49 | от 54,2 | от 68,4 |
| Радиус изгиба, мм | от 114 | от 125 | от 132 | от 150 |
| Допустимое раздавливающее усилие | ||||
| Допустимое растягивающее усилие | ||||
