ОКГС-Т/П |
Назначение
Кабели марки ОКГС-Т/П применяется для прокладки в защитных пластмассовых трубах, внутри зданий и сооружений, для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Описание конструкции

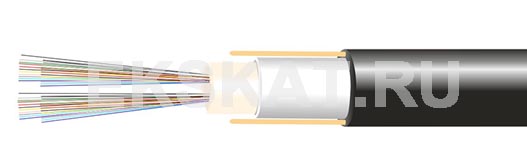

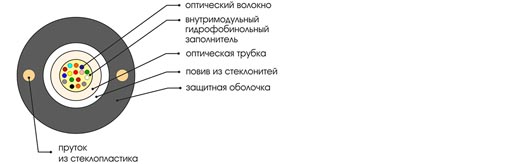

Данная конструкция кабеля состоит из оптической модульной трубки натурального цвета. Внутри оптической трубки может располагаться от 2 до 48 оптических волокон. Трубка заполнена гидрофобинолом. Поверх оптической трубки наложен армирующий повив из стеклонитей. Защитная оболочка выполнена из полиэтилена высокой плотности. В случае прокладки кабеля внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах оболочка кабеля выполняется из безгалогенного негорючего компаунда. Оболочка кабеля содержит дополнительные силовые элементы в виде стеклопластиковых прутков. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
Количество ОВ | 2-16 ОВ | 18-24ОВ | 26-48ОВ |
---|---|---|---|
Диаметр кабеля, мм | 6,7 | 7,2 | 8,8 |
Вес кабеля с ПЭ оболочкой, кг/ км | 37 | 42 | 69 |
Радиус изгиба, мм | 130 | 140 | 180 |
Допустимое раздавливающее усилие | |||
Допустимое растягивающее усилие |
