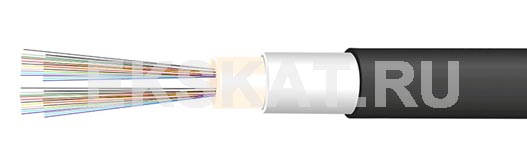

ОКГС-Т |
Назначение
Кабели марки ОКГС-Т применяется для прокладки в защитных пластмассовых трубах, внутри зданий и сооружений, для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Описание конструкции

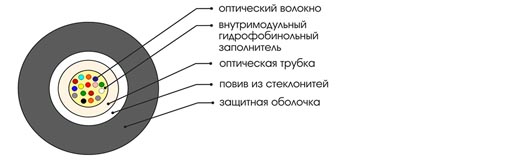

Данная конструкция кабеля состоит из оптической модульной трубки натурального цвета. Внутри оптической трубки может располагаться от 2 до 48 оптических волокон. Трубка заполнена гидрофобинолом. Поверх оптической трубки наложен армирующий повив из стеклонитей. Защитная оболочка выполнена из полиэтилена высокой плотности. В случае прокладки кабеля внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах оболочка кабеля выполняется из безгалогенного негорючего компаунда. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
Количество ОВ | 2-16 ОВ | 18-24ОВ | 26-48ОВ |
---|---|---|---|
Диаметр кабеля, мм | 7,4 | 8,0 | 9,1 |
Вес кабеля с ПЭ оболочкой, кг/ км | 46 | 54 | 70 |
Радиус изгиба, мм | 150 | 160 | 180 |
Допустимое раздавливающее усилие | |||
Допустимое растягивающее усилие |
