НГРШМ |

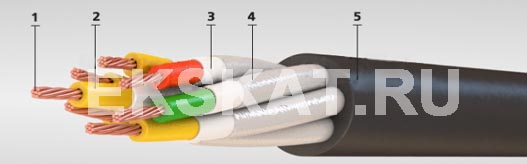

- Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
• для сечений от 1,0 кв.мм – класс 4,
• для сечений от 1,5 кв.мм до 2,5 кв.мм – класс 5; - Изоляция из резины на основе натурального и бутадиенового каучуков,
маркировка жил:
• цветовая - счётная пара; - Оплетка из шелка капрона или шелка лавсана;
- Обмотка из полиэтилентерефталатной плёнки;
- Оболочка из резины на основе полихлоропрена.
Область применения:
Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.
Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.
Кабели применяются в цепях управлени. Кабели применяются для эксплуатации в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.
Наработка кабелей - 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С. Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
4x1,0 | 222 | 13 |
4x1,5 | 258 | 13,8 |
4x2,5 | 354 | 16,5 |
5x1,0 | 258 | 14,1 |
5x1,5 | 301 | 14,9 |
5x2,5 | 437 | 18 |
7x1,0 | 316 | 15,1 |
7x1,5 | 374 | 16 |
7x2,5 | 610 | 20,4 |
