КМПВЭВнг |

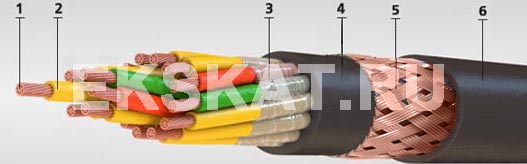

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Полиэтилентерефталатная лента.
- Внутренняя оболочка – ПВХ-пластикат пониженной горючести.
- Экран - оплетка из медных проволок.
- Наружная оболочка - ПВХ-пластикат пониженной горючести.
Область применения
Кабели КМПВЭВнг предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений. Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ, не распространяют горение. Кабели должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.
Число жил, сечение, мм2 | Номинальный диаметр, мм | Расчетная масса, кг/км |
КМПВЭВнг | КМПВЭВнг | |
2 х0,35 | 8,8 | 108 |
3 х0,35 | 9 | 115 |
4 х0,35 | 9,4 | 127 |
7 х0,35 | 10,3 | 156 |
10 х0,35 | 12 | 196 |
12 х0,35 | 12,2 | 210 |
14 х0,35 | 12,6 | 225 |
19 х0,35 | 13,9 | 303 |
24 х0,35 | 16,1 | 376 |
27 х0,35 | 16,4 | 398 |
30 х0,35 | 16,8 | 426 |
37 х0,35 | 18,3 | 495 |
52 х0,35 | 20,5 | 620 |
2 х0,5 | 9 | 115 |
3 х0,5 | 9,3 | 124 |
4 х0,5 | 9,7 | 137 |
7 х0,5 | 10,7 | 172 |
10 х0,5 | 12,4 | 217 |
12 х0,5 | 12,7 | 234 |
14 х0,5 | 13,1 | 253 |
19 х0,5 | 15,1 | 257 |
24 х0,5 | 16,8 | 421 |
27 х0,5 | 17,1 | 449 |
30 х0,5 | 18,1 | 498 |
37 х0,5 | 19,1 | 565 |
52 х0,5 | 22,2 | 741 |
2 х0,75 | 9,4 | 128 |
3 х0,75 | 9,7 | 140 |
4 х0,75 | 10,2 | 157 |
7 х0,75 | 11,3 | 203 |
10 х0,75 | 13,7 | 295 |
12 х0,75 | 14 | 317 |
14 х0,75 | 15,1 | 362 |
19 х0,75 | 16,2 | 430 |
24 х0,75 | 18,7 | 536 |
27 х0,75 | 19 | 568 |
30 х0,75 | 19,5 | 607 |
37 х0,75 | 20,6 | 694 |
52 х0,75 | 23,9 | 923 |
2 х1,0 | 10,1 | 147 |
3 х1,0 | 10,5 | 163 |
4 х1,0 | 11,1 | 184 |
7 х1,0 | 12,4 | 239 |
10 х1,0 | 15,7 | 366 |
12 х1,0 | 16 | 398 |
14 х1,0 | 16,6 | 433 |
19 х1,0 | 18,5 | 544 |
24 х1,0 | 20,8 | 650 |
27 х1,0 | 21,2 | 667 |
30 х1,0 | 22,3 | 774 |
37 х1,0 | 23,7 | 893 |
52 х1,0 | 26,9 | 1144 |
2 х1,5 | 11,1 | 181 |
3 х1,5 | 11,5 | 203 |
4 х1,5 | 12,3 | 232 |
7 х1,5 | 14,9 | 368 |
10 х1,5 | 18,3 | 491 |
12 х1,5 | 18,7 | 537 |
14 х1,5 | 19,4 | 589 |
19 х1,5 | 21 | 717 |
24 х1,5 | 24,4 | 898 |
27 х1,5 | 24,8 | 967 |
30 х1,5 | 25,5 | 1032 |
37 х1,5 | 27,2 | 1200 |
52 х1,5 | 31,9 | 1788 |
2 х2,5 | 12,2 | 228 |
3 х2,5 | 12,7 | 260 |
4 х2,5 | 14 | 341 |
7 х2,5 | 16,5 | 485 |
10 х2,5 | 20,4 | 656 |
12 х2,5 | 20,9 | 724 |
14 х2,5 | 22,4 | 836 |
19 х2,5 | 24,3 | 1035 |
24 х2,5 | 27,6 | 1255 |
27 х2,5 | 28,1 | 1354 |
30 х2,5 | 29 | 1470 |
37 х2,5 | 31,7 | 1788 |
