КМПВЭ |

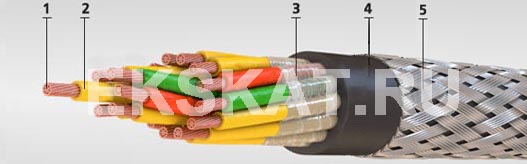

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат.
- Экран - оплетка из медных луженых проволок.
Область применения
Кабели КМПВЭ предназначены для монтажа цепей управления, сигнализации, связи, межприборных соединений. Прокладываются в земле, траншеях, каналах, также используется на открытом воздухе.
исло жил, сечение, мм2 | Номинальный диаметр, мм | Расчетная масса, кг/км |
КМПВЭ | КМПВЭ | |
1х0,35 | - | - |
2 х0,35 | 6,4 | 69,1 |
3 х0,35 | 6,6 | 75,5 |
4 х0,35 | 7 | 85 |
7 х0,35 | 7,9 | 110 |
10 х0,35 | 9,6 | 141 |
12 х0,35 | 9,8 | 154 |
14 х0,35 | 10,2 | 168 |
19 х0,35 | 11,5 | 239 |
24 х0,35 | 13,7 | 302 |
27 х0,35 | 14 | 322 |
30 х0,35 | 14,4 | 347 |
37 х0,35 | 15,3 | 389 |
52 х0,35 | 17,5 | 500 |
1х0,5 | - | - |
2 х0,5 | 6,6 | 74,9 |
3 х0,5 | 6,9 | 83 |
4 х0,5 | 7,3 | 93,7 |
7 х0,5 | 8,3 | 124 |
10 х0,5 | 10 | 160 |
12 х0,5 | 10,3 | 176 |
14 х0,5 | 10,7 | 193 |
19 х0,5 | 12,7 | 286 |
24 х0,5 | 14,4 | 342 |
27 х0,5 | 14,7 | 370 |
30 х0,5 | 15,1 | 393 |
37 х0,5 | 16,1 | 454 |
52 х0,5 | 19,1 | 611 |
1х0,75 | - | - |
2 х0,75 | 7 | 86,6 |
3 х0,75 | 7,3 | 75,6 |
4 х0,75 | 7,8 | 111 |
7 х0,75 | 8,9 | 152 |
10 х0,75 | 11,3 | 232 |
12 х0,75 | 11,6 | 252 |
14 х0,75 | 12,7 | 292 |
19 х0,75 | 13,8 | 354 |
24 х0,75 | 15,7 | 428 |
27 х0,75 | 16 | 457 |
30 х0,75 | 16,5 | 494 |
37 х0,75 | 17,6 | 573 |
52 х0,75 | 20,9 | 782 |
1х1,0 | - | - |
2 х1,0 | 7,7 | 102 |
3 х1,0 | 8,1 | 115 |
4 х1,0 | 8,7 | 133 |
7 х1,0 | 10 | 183 |
10 х1,0 | 13,3 | 293 |
12 х1,0 | 13,6 | 323 |
14 х1,0 | 14,2 | 356 |
19 х1,0 | 15,5 | 437 |
24 х1,0 | 17,8 | 528 |
27 х1,0 | 18,2 | 571 |
30 х1,0 | 19,3 | 643 |
37 х1,0 | 20,7 | 753 |
52 х1,0 | 23,9 | 985 |
1х1,5 | - | - |
2 х1,5 | 8,7 | 131 |
3 х1,5 | 9,1 | 150 |
4 х1,5 | 9,9 | 175 |
7 х1,5 | 12,5 | 298 |
10 х1,5 | 15,3 | 386 |
12 х1,5 | 15,7 | 429 |
14 х1,5 | 16,4 | 476 |
19 х1,5 | 18 | 594 |
24 х1,5 | 21,4 | 754 |
27 х1,5 | 21,8 | 820 |
30 х1,5 | 22,5 | 881 |
37 х1,5 | 24,2 | 1038 |
52 х1,5 | 28,9 | 1436 |
1х2,5 | - | - |
2 х2,5 | 9,8 | 172 |
3 х2,5 | 10,3 | 202 |
4 х2,5 | 11,6 | 276 |
7 х2,5 | 14,1 | 408 |
10 х2,5 | 17,4 | 537 |
12 х2,5 | 17,9 | 602 |
14 х2,5 | 19,4 | 705 |
19 х2,5 | 21,3 | 892 |
24 х2,5 | 24,6 | 1091 |
27 х2,5 | 25,1 | 1187 |
30 х2,5 | 26 | 1298 |
37 х2,5 | 28,7 | 1599 |
