КНР

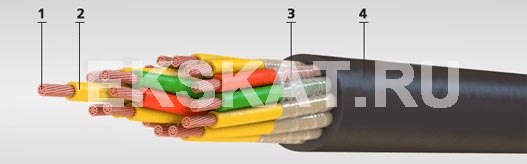

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
    • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3,
    • для сечений от 6,0 кв.мм до 400 кв.мм – класс 2;
  2. Изоляция из резины на основе натурального и бутадиенового каучуков,
    маркировка жил:
    • цветовая - счётная пара;
  3. Обмотка из полиэтилентерефталатной плёнки;
  4. Оболочка из резины на основе полихлоропрена.

Область применения:

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей - 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С. Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +45
Температура окружающей среды, нижний предел, °C: -40
Влажность воздуха при 35° C, %: 100
Длительно допустимая температура на жиле, ° С: 65
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Количество циклов короткого замыкания, не более: 10
Рабочее переменное напряжение частотой до 400 Гц, В: 690
Рабочее постоянное напряжение, В: 1200
Радиус изгиба кабелей, наружных диаметров: 5
Строительная длина, не менее м: 125
Электрическое сопротивление изоляции, не менее МОм*км: 100
сечение, мм² Наружный диаметр кабеля КНР, мм Расчетная масса, кг/км
КНР 1х1,0 8,8 111
КНР 1х1,5 9,1 122
КНР 1х2,5 9,6 142
КНР 1х4,0 10,2 168
КНР 1х6,0 10,7 197
КНР 1х10 12,1 266
КНР 1х16 13,1 344
КНР 1х25 14,8 473
КНР 1х35 17 634
КНР 1х50 18,7 807
КНР 1х70 20,5 1041
КНР 1х95 22,8 1358
КНР 1х120 24,4 1629
КНР 1х150 26,4 1953
КНР 1х185 28,6 2379
КНР 1х240 32,7 3113
КНР 1х300 35,5 3796
КНР 1х400 38,9 4717
КНР 2х1,0 12 194
КНР 2х1,5 12,6 220
КНР 2х2,5 13,6 270
КНР 2х4,0 14,7 333
КНР 2х6,0 16,8 450
КНР 2х10 19,5 639
КНР 2х16 21,6 842
КНР 2х25 25 1189
КНР 2х35 27,3 1490
КНР 2х50 30,8 1938
КНР 2х70 35,4 2649
КНР 2х95 40 3496
КНР 2х120 43,2 4207
КНР 3х1,0 12,5 217
КНР 3х1,5 13,1 247
КНР 3х2,5 14,2 309
КНР 3х4,0 16,4 388
КНР 3х6,0 17,6 527
КНР 3х10 20,5 761
КНР 3х16 22,7 1019
КНР 3х25 26,5 1463
КНР 3х35 28,9 1858
КНР 3х50 33,6 2511
КНР 3х70 37,5 3329
КНР 3х95 42,4 4420
КНР 3х120 45,9 5358
КНР 3х150 52,1 6765
КНР 3х185 57 8283
КНР 3х240 64,5 10740
КНР 4х1,0 13,3 243
КНР 5х1,0 14,2 277
КНР 7х1,0 16,2 379
КНР 10х1,0 19,4 499
КНР 12х1,0 19,9 550
КНР 14х1,0 20,7 607
КНР 16х1,0 21,6 666
КНР 19х1,0 22,6 748
КНР 24х1,0 25,8 910
КНР 27х1,0 26,3 985
КНР 30х1,0 27,1 1063
КНР 33х1,0 28 1143
КНР 37х1,0 29 1245
КНР 4х1,5 14 278
КНР 5х1,5 16,1 366
КНР 7х1,5 17,1 435
КНР 10х1,5 20,6 585
КНР 12х1,5 21,1 648
КНР 14х1,5 22 720
КНР 16х1,5 23,1 795
КНР 19х1,5 24,1 896
КНР 24х1,5 27,6 1097
КНР 27х1,5 28,1 1188
КНР 30х1,5 29 1288
КНР 33х1,5 30,1 1391
КНР 37х1,5 32,1 1608
КНР 4х2,5 16,3 394
КНР 5х2,5 17,4 454
КНР 7х2,5 18,6 558
КНР 10х2,5 22,6 756
КНР 12х2,5 23,2 845
КНР 14х2,5 24,3 946
КНР 16х2,5 25,5 1049
КНР 19х2,5 26,7 1194
КНР 24х2,5 30,7 1471
КНР 27х2,5 32,3 1692
КНР 30х2,5 33,3 1836
КНР 33х2,5 34,5 1983
КНР 37х2,5 35,7 2172
