ПВМФЭО-6-С |

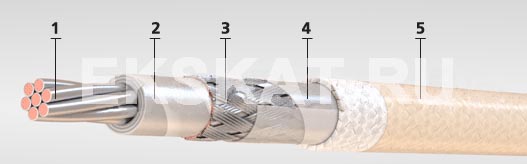

- Токопроводящая жила скрученная из медных луженых проволок;
- Изоляция из фторопластовых пленок c промазкой кремнийорганической жидкостью по токопроводящей жиле и между пленками;
- Экран из медных луженых проволок;
- Обмотка из фторопластовых пленок;
- Оплетка из стеклянных нитей, пропитанная кремнийорганическим лаком.
Область применения:
Провода марки ПВМФЭО предназначены для фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах.
Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода выдерживают не менее 20 циклов изгибов на угол ±1/2П рад по радиусу не менее пяти наружных диаметров повода. Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода стойки к воздействию статической и динамической пыли (песка), соляному (морскому) туману, плесневых грибов, солнечного интегрального и ультрафиолетового излучения. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Минимальная наработка проводов - 3000 часов.
Минимальный срок сохраняемости кабелей - 20 лет. Минимальный срок службы - 20 лет.
Cечение жил, кв.мм |
Число и диаметр проволок в жиле, шт х мм |
Масса провода, кг/км |
Наружный диаметр, мм |
Сопротивление проводника при 20°C, не более Ом/км |
1 | 19x0,26 | 85,0 | 6,6 | 20,4 |
