НВ-1000 |

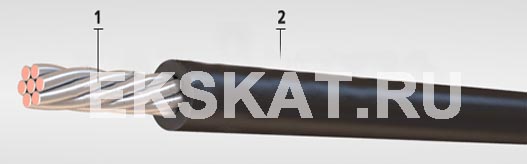

- Токопроводящая жила однопроволочная или скрученная из медных луженых проволок;
- Изоляция из ПВХ пластиката, цвет изоляции: белый, жёлтый, красный, синий, зеленый, коричневый, черный.
Область применения
Провода марки НВ предназначены для работы при переменном напряжении 1000 В частоты до 5 кГц и постоянном напряжении 1400 В соответственно в цепях электрических устройств общепромышленного назначения.
Провода предназначены для эксплуатации под навесом или в помещениях при отсутствии прямого воздействия солнечного излучения, атмосферных осадков, песка, пыли наружного воздуха и конденсации влаги во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию вибрационных нагрузок частотой до 600 Гц с ускорением до 98,1 м/с2 и многократных ударов с ускорением до 343 м/с2. Провода устойчивы к воздействию плесневых грибов, бензина и минерального масла. Провода не распространяют горение. Средний ресурс работы проводов: 1000 часов при температуре 105°С или 6000 часов при температуре 70°С, или 10000 часов при температуре 50°С.
Технические характеристики
Срок службы проводов - 15 лет. Гарантийный срок хранения - 1,5 года.
Марка провода | Сечение жилы, кв.мм | |||
---|---|---|---|---|
1 класс жилы | 3 класс жилы | 4 класс жилы | 5 класс жилы | |
НВ 600 В, НВ 1000 В | 0,08; 0,12; 0,2; 0,35; 0,5; 0,75; 1,0 | 0,75; 1,0; 1,5; 2,5 | 0,08; 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5 | 0,35; 0,5; 0,75 |
Марка провода | Максимальный наружный диаметр проводов, мм, сечением | |||||||
---|---|---|---|---|---|---|---|---|
0,12 | 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
НВ 600 В, НВ 1000 В | 1,3 | 1,5 | 1,6 | 1,8 | 2,1 | 2,2 | 2,5 | 3,2 |
Марка провода | Класс жилы | Расчетная масса 1 км провода, кг, сечением | |||||||
---|---|---|---|---|---|---|---|---|---|
0,12 | 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | ||
НВ 600 В | 1 | 2,38 | 3,19 | 4,78 | 6,22 | 8,59 | 11,2 | – | – |
3 | – | – | – | – | 9,3 | 11,5 | 16,5 | 26,8 | |
4 | 2,43 | 3,54 | 5,24 | 6,57 | 9,4 | 11,6 | 16,6 | – | |
5 | – | – | 4,91 | 6,76 | 9,52 | – | – | – | |
НВ 1000 В | 1 | 2,88 | 3,74 | 5,4 | 6,88 | 9,33 | 12 | – | – |
3 | – | – | – | – | 10,1 | 12,4 | 17,5 | 28,1 | |
4 | 2,99 | 4,17 | 5,94 | 7,32 | 10,3 | 12,5 | 17,7 | – | |
5 | – | – | 5,59 | 7,53 | 10,4 | – | – | – |
