МСЭ 36-33 |

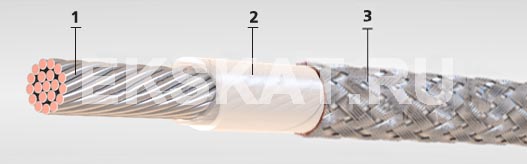

Элементы конструкции:
- Токопроводящая жила скрученная из бронзовых посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных посеребренных проволок.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 500 В частоты до 10000 Гц или постоянном напряжении 700 В и при температуре от -60°С до +200 °С. Климатическое исполнение В.
Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
1х0,08 | 1,54 | 5,86 | |
1х0,12 | 1,63 | 6,46 | |
1х0,20 | 1,78 | 7,92 | |
1х0,35 | 1,96 | 10,16 | |
2х0,12 | 2,78 | 12,27 | |
2х0,20 | 3,08 | 15,58 | |
2х0,35 | 3,44 | 20,08 | |
3х0,12 | 2,95 | 16,16 | |
3х0,20 | 3,28 | 20,25 | |
3х0,35 | 3,78 | 28,72 | |
4х0,12 | 3,25 | 19,45 | |
4х0,20 | 3,73 | 27,12 | |
4х0,35 | 4,17 | 35,82 |
