МСЭ 36-13 |

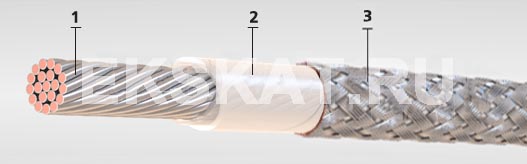

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных посеребренных проволок.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 500 В частоты до 10000 Гц или постоянном напряжении 700 В и при температуре от -60°С до +200 °С. Климатическое исполнение В.
Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
0,08 | 1,54 | 5,83 | |
0,12 | 1,63 | 6,42 | |
0,20 | 1,78 | 7,85 | |
0,35 | 1,96 | 10,05 | |
0,50 | 2,08 | 12,46 | |
0,75 | 2,33 | 15,77 | |
1,00 | 2,48 | 18,14 | |
1,50 | 2,78 | 24,15 | |
2,50 | 3,34 | 36,94 | |
2х0,12 | 2,78 | 12,16 | |
2х0,20 | 3,08 | 15,43 | |
2х0,35 | 3,44 | 19,85 | |
2х0,50 | 3,80 | 25,16 | |
2х0,75 | 4,30 | 33,42 | |
2х1,00 | 4,60 | 38,89 | |
2х1,50 | 5,20 | 51,71 | |
3х0,12 | 2,95 | 16,01 | |
3х0,20 | 3,28 | 20,03 | |
3х0,35 | 3,78 | 28,37 | |
3х0,50 | 4,04 | 33,03 | |
3х0,75 | 4,58 | 44,77 | |
3х1,00 | 4,90 | 52,88 | |
3х1,50 | 5,55 | 71,22 | |
4х0,12 | 3,25 | 19,25 | |
4х0,20 | 3,73 | 26,83 | |
4х0,35 | 4,17 | 35,36 | |
4х0,50 | 4,46 | 41,55 | |
4х0,75 | 5,06 | 57,12 | |
4х1,00 | 5,42 | 67,64 | |
4х1,50 | 6,14 | 91,50 |
