ПГР

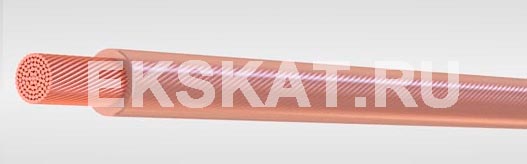

Элементы конструкции:
  1. Медная токопроводящая жила;
  2. Изоляция из кремнийорганической резины.

 Область применения:

Провода предназначены для фиксированного соединения электрооборудования вагонов метрополитена, работающих при номинальном напряжении до 660 В переменного тока частоты до 400 Гц или 1000 В постоянного тока.

Провода предназначены для эксплуатации в закрытых помещениях (объемах) в районах с умеренным холодным климатом. Провода устойчивы к воздействию озона, допускается воздействие дождя, инея и росы. В течение срока службы провода допускают 200 изгибов на радиус, равный не менее четырёх диаметров провода при температуре окружающей среды не ниже минус 5°С. Провода не распространяют и не поддерживают горение. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы:

при температуре +80°С - 25 лет,
при температуре +115°С - 12,5 лет,
при температуре +150°С - 2,5 года,
при температуре +180°С - 0,5 года.

Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +150
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 40° C, %: 98
Гарантийный срок эксплуатации, месяц: 24
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное переменное напряжение частоты 400 Гц, кВ: 0,66
Номинальное постоянное напряжение, кВ: 1
Рабочая температура жилы °С: 150
Радиус изгиба кабелей, наружных диаметров: 4
Электрическое сопротивление изоляции, не менее МОм*км: 150

Сечение жилы, кв. мм Масса провода,
кг/км
Наружный диаметр,
не более, мм
Строительная длина,
не менее, м
2,5 38 3,9 100
4,0 55 4,6 100
6,0 85 6,0 100
10,0 123 6,9 100
16,0 192 8,5 100
25,0 296 10,2 50
35,0 398 11,5 50
50,0 542 13,4 50
70,0 748 15,8 50
95,0 1016 17,9 50
120,0 1278 19,8 50
