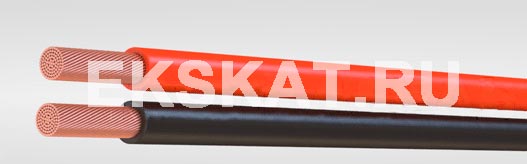

ПуГВ-ХЛ

Элементы конструкции:
  1. Медная однопроволочная или многопроволочная жила* круглой формы класса 3,4 или 5 по ГОСТ 22483;
  2. Изоляция из ПВХ пластиката в холодостойком исполнении:
    • цвет изоляции для всех сечений: белый, жёлтый, красный, синий, зелёный, коричневый, черный,

    ------------------------------------
    * по требованию потребителей провода могут поставляться с медной луженой жилой.


Область применения:

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U=450/750 V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода изготавливаются для эксплуатации в районах с умеренным, холодным (-ХЛ), тропическим  и морским климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции.

Срок службы проводов - не менее 15 лет.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +35
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 100
Гарантийный срок эксплуатации, месяц: 24
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное напряжение, В: 450/750
Радиус изгиба кабелей, наружных диаметров: 10
Строительная длина, не менее м: 100
Электрическое сопротивление изоляции, не менее МОм*км: 1,0
Номинальное сечение токопроводящей жилы, мм2 Номинальный диаметр провода, мм Расчетная масса 1 км провода, кг
0.50 2,1 9,4
0.75 2,3 12,6
1 2,5 15,4
1,5 3,0 22.0
2,5 3,6 34.9
4 3,9 51.1
6 4,7 74.2
10 6,0 122
16 7,6 184
25 9,6 280
35 10,9 397
50 12,6 558
70 14,6 761
95 17,2 1026
120 18,8 1267
150 21,0 1584
185 23,4 1939
240 27,3 2537
300 31,0 3169
400 34,5 4142
