РКГМ

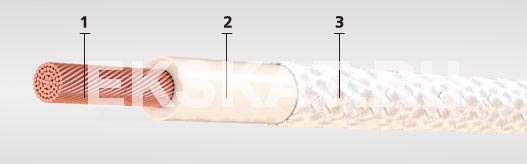

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных проволок (класс гибкости 5);
  2. Изоляция из кремнийорганической резины;
  3. Оплётка из стекловолокна пропитанной эмалью или теплостойким лаком.

Область применения:

Провода предназначены для выводных концов обмоток температурного класса "Н" (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Провода предназначены для эксплуатации во всех макроклиматических районах  на суше, кроме района с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. провода устойчивы к воздействию пониженного атмосферного давления до 1,3х102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4х104 Па (3 кгс/кв.см). Провода стойки к воздействию вибрации и механических ударов. Провода стойки к воздействию плесневых грибов.

Срок службы проводов - не менее 8 лет.

Максимальная рабочая температура жилы, °С: 180
Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +180
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 100
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Рабочее переменное напряжение частотой до 400 Гц, В: 660
Рабочее постоянное напряжение, В: 2
Строительная длина, не менее м: 50-200

Сечение,
кв.мм
Масса
провода,
кг/км
Наружный
диаметр,
мм
0,75 18,4 3,5
1 21 3,6
1,5 27 3,9
2,5 41,7 4,6
4 58,9 5,4
6 86,1 6,3
10 128 7,6
16 199 9,2
25 301 10,9
35 403 12,2
50 549 14,1
70 755 16,5
95 1018 18,6
120 1252,8 21,3
