ПБОТ

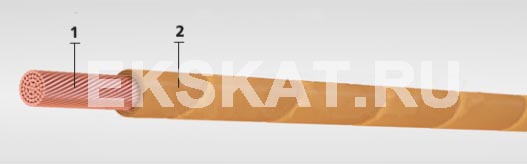

Элементы конструкции:
  1. Медная гибкая жила;
  2. Изоляция из бумаги.

Область применения:

Предназначены для ответвлений обмоток трансформаторов.
Срок  службы -25лет.

Срок службы проводов не менее, год: 25

Сечение
жилы,
кв.мм
Диаметр провода, мм, жила
класса 2
Диаметр провода, мм, жила
класса 3
Диаметр провода, мм, жила
класса 4
Масса провода, кг/км, жила
класса 2
Масса провода, кг/км, жила
класса 3
Масса провода, кг/км, жила
класса 4
16 11,2 11,8 11,5 209 217 215
  17,2 16,8 17,5 319 331 328
  21,2 21,8 21,5 418 433 428
25 12,4 13,7 12,8 294 328 312
  18,4 19,7 18,8 412 456 435
  22,4 23,7 22,8 518 568 543
35 13,7 14,7 14,5 403 423 414
  19,7 20,7 20,5 531 560 550
  23,7 24,7 24,5 643 677 667
50 15 16,2 15,9 530 559 559
  21 22,2 21,9 668 707 706
  25 26,2 25,9 787 832 830
70 16,7 18,5 26,8 724 770 748
  22,7 24,5 22,8 876 935 901
  26,7 28,5 26,8 1003 1072 1029
95 18,4 20,3 19 949 1023 1027
  24,4 26,3 25 1114 1203 1197
  28,4 30,3 29 1250 1349 1336
120 20,1 22 21 1205 1259 1269
  26,1 28 27 1383 1451 1454
  30,1 32 31 1528 1606 1603
150 22 24,1 22,8 1463 1531 1535
  28 30,1 28,8 1654 1740 1734
  32 34,1 32,8 1807 1906 1892
185 23,6 26 24,2 1807 1915 1851
  29,6 32 30,2 2012 2139 2060
  33,6 36 34,2 2175 2315 2226
240 26,2 29 28 2354 2494 2361
  32,2 35 34 2579 2740 2602
  36,2 39 38 2756 2932 2789
300 28,6 32,7 30,5 2860 3000 2912
  34,6 38,1 36,5 3102 3220 3171
  38,6 42,1 40,5 3289 3476 3369
400 32 36,6 36,6 3825 3997 3997
  38 42,6 42,6 4095 4287 4195
  42 46,6 46,6 4301 4517 4430
