ПБПнг(А)-HF |

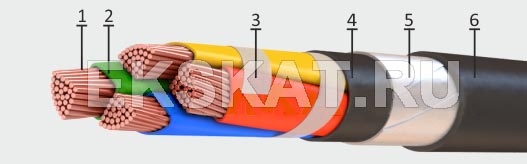

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – изоляция из полимерной композиции, не содержащей галогенов
3 – скрепляющая лента
4 – внутренняя оболочка
5 – броня из стальной оцинкованной бронеленты
6 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения
Силовые и контрольные кабели, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97.
Климатическое исполнение В, категории размещения 3, 4 по ГОСТ 15150-69.
Бронированные кабели применяются для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| 2х4,0 | 16,0 | 508 |
| 3х4,0 | 16,6 | 567 |
| 4х4,0 | 17,8 | 649 |
| 5х4,0 | 19,0 | 749 |
| 2х6,0 | 17,0 | 592 |
| 3х6,0 | 17,7 | 670 |
| 4х6,0 | 19,0 | 777 |
| 5х6,0 | 20,4 | 904 |
| 2х10,0 | 18,6 | 744 |
| 3х10,0 | 19,4 | 745 |
| 4х10,0 | 20,9 | 1014 |
| 5х10,0 | 22,5 | 1197 |
| 2х16,0 | 20,4 | 945 |
| 3х16,0 | 21,4 | 1116 |
| 4х16,0 | 23,1 | 1349 |
| 5х16,0 | 25,6 | 1615 |
| 2х25,0 | 24,2 | 1319 |
| 3х25,0 | 25,4 | 1586 |
| 4х25,0 | 27,5 | 1912 |
| 5х25,0 | 30,5 | 2357 |
| 2х35,0 | 26,0 | 1593 |
| 3х35,0 | 27,4 | 1934 |
| 4х35,0 | 30,7 | 2452 |
| 5х35,0 | 33,3 | 2948 |
| 2х4,0+1х2,5 | 16,1 | 529 |
| 3х4,0+1х2,5 | 17,3 | 615 |
| 4х4,0+1х2,5 | 19,0 | 740 |
| 2х6,0+1х2,5 | 17,1 | 614 |
| 2х6,0+1х4,0 | 17,7 | 656 |
| 3х6,0+1х2,5 | 18,5 | 725 |
| 3х6,0+1х4,0 | 19,0 | 763 |
| 4х6,0+1х2,5 | 20,4 | 863 |
| 4х6,0+1х4,0 | 20,4 | 872 |
| 2х10,0+1х4,0 | 18,8 | 776 |
| 2х10,0+1х6,0 | 19,4 | 833 |
| 3х10,0+1х4,0 | 20,3 | 934 |
| 3х10,0+1х6,0 | 20,9 | 986 |
| 4х10,0+1х4,0 | 22,5 | 1155 |
| 4х10,0+1х6,0 | 22,5 | 1169 |
| 2х16,0+1х6,0 | 20,6 | 993 |
| 2х16,0+1х10,0 | 21,4 | 1075 |
| 3х16,0+1х6,0 | 22,4 | 1214 |
| 3х16,0+1х10,0 | 23,1 | 1290 |
| 4х16,0+1х6,0 | 25,6 | 1545 |
| 4х16,0+1х10,0 | 25,6 | 1573 |
| 2х25,0+1х10,0 | 23,6 | 1352 |
| 2х25,0+1х16,0 | 25,4 | 1529 |
| 3х25,0+1х10,0 | 26,1 | 1685 |
| 3х25,0+1х16,0 | 27,5 | 1853 |
| 4х25,0+1х10,0 | 30,9 | 2285 |
| 4х25,0+1х16,0 | 30,9 | 2311 |
| 2х35,0+1х16,0 | 26,1 | 2031 |
| 3х35,0+1х16,0 | 29,6 | 2230 |
| 4х35,0+1х16,0 | 33,1 | 2803 |
| 2х50,0 | 32,0 | 2238 |
| 3х50,0 | 33,8 | 2925 |
| 4х50,0 | 37,2 | 3819 |
| 5х50,0 | 40,6 | 4428 |
| 2х50,0+1х16,0 | 32,0 | 2313 |
| 2х50,0+1х25,0 | 32,4 | 2405 |
| 3х50,0+1х16,0 | 35,1 | 3002 |
| 3х50,0+1х25,0 | 36,0 | 3125 |
| 4х50,0+1х16,0 | 40,6 | 3951 |
| 4х50,0+1х25,0 | 40,6 | 4008 |
