ВБШвнг(А)-LSLTx |

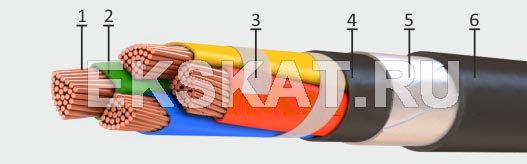

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок
2 – изоляция из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
3 – скрепляющая лента
4 – внутренняя оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
5 – броня из стальных оцинкованных лент
6 – защитный шланг из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Силовой кабель, не распространяющий горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
| Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
| ВБШвнг(А)-LSLTx - 0.66 кВ | ||||
| 2х1.5ок (N) | 11.8 | 272 | 96 | 2650 |
| 3х1.5ок (N, РЕ) | 12.2 | 297 | 101 | 2811 |
| 3х1.5ок | 12.2 | 297 | 101 | 2811 |
| 4х1.5ок (РЕ) | 12.9 | 336 | 111 | 3094 |
| 4х1.5ок (N) | 12.9 | 336 | 111 | 3094 |
| 5х1.5ок (N, РЕ) | 13.6 | 378 | 119 | 3331 |
| 2х2.5ок (N) | 12.5 | 318 | 109 | 2990 |
| 3х2.5ок (N, РЕ) | 13.0 | 353 | 115 | 3172 |
| 3х2.5ок | 13.0 | 353 | 115 | 3172 |
| 4х2.5ок (РЕ) | 13.8 | 404 | 127 | 3504 |
| 4х2.5ок (N) | 13.8 | 404 | 127 | 3504 |
| 5х2.5ок (N, РЕ) | 14.7 | 460 | 135 | 3770 |
| 2х4ок (N) | 13.9 | 399 | 133 | 3635 |
| 3х4ок (N, РЕ) | 14.4 | 451 | 141 | 3868 |
| 3х4ок | 14.4 | 451 | 141 | 3868 |
| 4х4ок (РЕ) | 15.4 | 523 | 156 | 4305 |
| 4х4ок (N) | 15.4 | 523 | 156 | 4305 |
| 5х4ок (N, РЕ) | 16.5 | 603 | 167 | 4637 |
| 2х6ок (N) | 14.9 | 475 | 152 | 4120 |
| 3х6ок (N, РЕ) | 15.5 | 544 | 159 | 4375 |
| 3х6ок | 15.5 | 544 | 159 | 4375 |
| 4х6ок (РЕ) | 16.6 | 639 | 177 | 4877 |
| 4х6ок (N) | 16.6 | 639 | 177 | 4877 |
| 5х6ок (N, РЕ) | 17.8 | 738 | 189 | 5239 |
| 2х10ок (N) | 17.3 | 663 | 204 | 5502 |
| 3х10ок (N, РЕ) | 18.1 | 769 | 215 | 5866 |
| 3х10ок | 18.1 | 769 | 215 | 5866 |
| 4х10ок (РЕ) | 19.5 | 918 | 240 | 6598 |
| 4х10ок (N) | 19.5 | 918 | 240 | 6598 |
| 5х10ок (N, РЕ) | 21.1 | 1078 | 255 | 7086 |
| 2х16мк (N) | 20.5 | 940 | 245 | 6588 |
| 3х16мк (N, РЕ) | 21.6 | 1111 | 257 | 6981 |
| 3х16мк | 21.6 | 1111 | 257 | 6981 |
| 4х16мк (РЕ) | 23.4 | 1340 | 287 | 7851 |
| 4х16мк (N) | 23.4 | 1340 | 287 | 7851 |
| 5х16мк (N, РЕ) | 25.9 | 1620 | 303 | 8376 |
| 2х25мк (N) | 22.8 | 1239 | 368 | 9802 |
| 3х25мк (N, РЕ) | 24.4 | 1527 | 400 | 10858 |
| 3х25мк | 24.4 | 1527 | 400 | 10858 |
| 4х25мк (РЕ) | 26.6 | 1860 | 449 | 12271 |
| 4х25мк (N) | 26.6 | 1860 | 449 | 12271 |
| 5х25мк (N, РЕ) | 28.9 | 2218 | 470 | 13031 |
| 2х35мк (N) | 25.2 | 1558 | 450 | 11965 |
| 3х35мк (N, РЕ) | 26.6 | 1903 | 465 | 12573 |
| 3х35мк | 26.6 | 1903 | 465 | 12573 |
| 4х35мк (РЕ) | 29.0 | 2338 | 521 | 14183 |
| 4х35мк (N) | 29.0 | 2338 | 521 | 14183 |
| 5х35мк (N, РЕ) | 31.6 | 2800 | 562 | 15474 |
| 2х50мк (N) | 28.2 | 1988 | 275 | 7774 |
